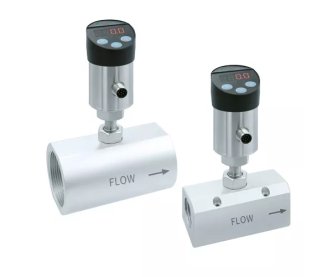

Thermischer Massendurchflusstransmitter FTM06D-I für Luftstrommessung

Der FTM06D-I Hutmontage-Luftströmungstransmitter bietet präzise Messungen mit thermischer Massendurchfluss-Technologie für verschiedene industrielle Anwendungen.

• Thermischer Massendurchflusssensor
• Genauigkeit: ±1,5% vom Endwert, Betriebsdruck: Max. 16 bar
• Mehrfache Ausgabeoptionen: 4 ... 20 mA / 0 ... 10 V / RS-485 / Frequenz / Impuls (optional)
• Vollständiger Rohrdurchmesserbereich (DN15 / DN25 / DN40 / DN50), einfache Installation
• Integrierte Temperaturkompensation für präzise Messungen
• Kalibriert mit Venturi-Düsen-Kalibriersystem
• Edelstahlgehäuse mit Aluminiumlegierungsrohr
• Verbindung zur Software über RS-485 ermöglicht Datenaufzeichnung, Grafiken und kumulativen Durchflussnachweis (optional)

Anwendungsbereiche

Industrielle Luftsysteme

• Druckluftsysteme
• Pneumatische Systeme
• Kältetrockner
• Adsorptionstrockner

Überwachungsfunktionen

• Luftverbrauchsüberwachung
• Rohrleitungsleckage-Überwachung

Technische Spezifikationen

Eingangsdaten

• Sensortyp: Thermischer Massendurchflusssensor
• Messbereich:*
  • DN15: 0,1 ... 76 m³/h
  • DN25: 0,4 ... 212 m³/h
  • DN40: 0,9 ... 543 m³/h
  • DN50: 1,5 ... 848 m³/h
  *Messbereich definiert unter Standardbedingungen (1013 mbar, 20°C)

Ausgangsdaten

• Ausgangssignal: 4 ... 20 mA / 0 ... 10 V / RS-485 / Frequenz (0 ... 100 Hz) / Impuls (1 ... 100 l/Impuls, optional)
• Signalanschluss: 3-Draht
• Aufwärmzeit: Ca. 60 Sekunden
• Ansprechzeit: t90≦3 Sek.
• Lastwiderstand:
  • Spannungsausgang: ≧100 KΩ
  • Stromausgang: ≦250 Ω

Leistungsmerkmale

• Genauigkeit: ±1,5% vom Endwert
• Temperatureinfluss: 0,05% / °C
• Wiederholbarkeit: 0,5%
• Medium: Luft / nicht korrosive Gase

Betriebsbedingungen

• Betriebstemperatur & Luftfeuchtigkeit: 0 ... 50°C / 20 ... 90% RH (nicht kondensierend)
• Lagerungstemperatur: -20 ... 85°C
• Betriebsdruck: 16 bar
• Stromversorgung: DC 24 V ±10%
• Stromverbrauch: 24 V: 110 mA

Mechanische Daten

• Elektrischer Anschluss: M12
• Rohrdimensionen:
  • DN15 (1/2″)
  • DN25 (1″)
  • DN40 (1-1/2″)
  • DN50 (2″)
• Rohranschluss: G-Gewinde
• Zertifizierung: CE
• Schutzart: IP65 (IP67 optional)
• Elektrischer Schutz: Verpolungsschutz, Überspannungsschutz, Kurzschlussschutz

Material und Gewicht

• Abdeckung: PC
• Gehäuse: SUS304 Edelstahl
• Rohr: Aluminiumlegierung
• Sensorkopf: Glasfaserverstärktes PC
• Gewicht:
  • DN15 (1/2″): 697 g
  • DN25 (1″): 811 g
  • DN40 (1-1/2″): 1232 g
  • DN50 (2″): 1021 g

Optimieren Sie Ihre Druckluftmessung noch heute!

Verbessern Sie die Effizienz Ihres Druckluftsystems und reduzieren Sie Kosten durch präzise Messung mit dem FTM06D-I thermischen Massendurchflusstransmitter. Unsere Experten beraten Sie gerne bei der Auswahl der richtigen Größe für Ihre spezifische Anwendung.
