XFM Programmierbarer Durchflussmesser mit 32 Gaskalibrierungen

XFM Programmierbarer Durchflussmesser | Vielseitige Gasfluss-Messtechnik

Vielseitige Durchflussmessung mit individuell anpassbaren Funktionen

Die Durchflusseinheit XFM kann mit 23 verschiedenen volumetrischen oder massebezogenen Durchflusseinheiten nach Kundenwunsch angezeigt werden. Der Durchflussmesser ist über RS-232/RS-485 oder Profibus programmierbar.

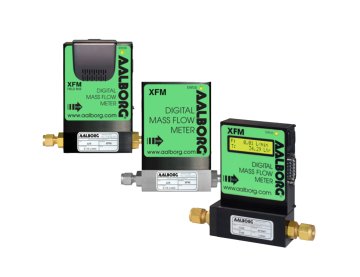

Der Aalborg XFM vereint zahlreiche fortschrittliche Funktionen in einem Gerät: programmierbaren Durchflusszähler, zwei Relaisausgänge für Niedrig- und Hochdurchflussalarme, automatische Nullpunkteinstellung, per Jumper wählbare 4-20mA und 0-5 Vdc Analogausgänge sowie die Fähigkeit, Kalibrierungswerte für 10 verschiedene Gase zu speichern.

Technische Dokumentation

Detaillierte Informationen

Technische Daten des Durchflussmessers

Allgemeine Spezifikationen

Marke / Modell Aalborg / XFM07, XFM17, XFM37, XFM47, XFM57, XFM67, XFM77
Analogausgang 4-20mA, 0-5 VDC
Digitalausgang RS485, RS232, Profibus (optional)
Genauigkeit ± 1,0%

Leistungsmerkmale

Ansprechzeit 600ms, ±2% des tatsächlichen Durchflusses über 25% bis 100% des Messbereichs
Umgebungstemperatur 0 bis 50°C
Messgase 10 kalibrierte Gase, Auswahl aus bis zu 32 verschiedenen Gasarten möglich

Technische Daten

Versorgungsspannung 11-26 Vdc
Medienberührende Materialien Aluminium oder 316L Edelstahl
Betriebstemperatur -10 bis 50°C
Anzeige 2x16 LCD
Druck 500 PSI Max.
Messbereich 0-0,5 l/min bis 0-1000 l/min
Leitungsdurchmesser 1/4" - 3/4" Kompressionsanschluss
O-Ring Buna-N, Viton, EPR/Kalrez

Individuelle Durchflussmessung für Ihre Anwendung

Suchen Sie einen präzisen und flexibel programmierbaren Durchflussmesser für Ihre industrielle Anwendung? Der XFM programmierbare Durchflussmesser bietet Ihnen maßgeschneiderte Messlösungen mit höchster Genauigkeit.

Thermischer Massedurchflussmesser: Definition & Einsatzgebiete

Ein thermischer Massedurchflussmesser ist ein präzises Messgerät zur direkten Bestimmung der Masse eines strömenden Mediums – typischerweise Luft oder Gas. Er basiert auf einem Sensorsystem, das aus einem beheizten Element und einem Temperaturfühler besteht. Der Sensor misst die Wärmeübertragung durch das vorbeiströmende Medium und errechnet daraus die Masseflussrate.

Funktionsweise

Das Grundprinzip basiert auf der Änderung der Temperaturdifferenz zwischen einem beheizten Sensor und der Umgebung. Je schneller das Gas oder die Luft am Sensor vorbeiströmt, desto mehr Wärme wird abgeführt. Dieses physikalische Verhalten ermöglicht eine direkte, sehr genaue Bestimmung der Massedurchflussmenge – ganz ohne Druck- oder Temperaturkompensation.

Vorteile thermischer Massedurchflussmesser

  • Direkte Messung der Masseflussmenge ohne Umrechnung

  • Hohe Messgenauigkeit und Wiederholbarkeit

  • Kurze Reaktionszeiten

  • Wartungsarm, da keine beweglichen Teile

  • Breiter Messbereich, ideal für variable Durchflüsse

Einsatzbereiche

Thermische Massedurchflussmesser werden vor allem in folgenden Bereichen eingesetzt:

  • HLK-Systeme (Heizung, Lüftung, Klimatechnik)

  • Automobilindustrie (Motor- und Abgasanalysen)

  • Gebäudeautomation und Energiemanagement

  • Industrielle Prozessüberwachung

  • Umwelttechnik und Laboranwendungen

Thermische Massedurchflussmesser sind unverzichtbare Werkzeuge für alle Anwendungen, in denen präzise Luft- oder Gasströmungen kontrolliert und überwacht werden müssen. Ihre Kombination aus Genauigkeit, Robustheit und Flexibilität macht sie zur bevorzugten Wahl in modernen Industrieanlagen.

Kontaktieren Sie uns für die passende Lösung im Bereich Massedurchflussmessung!
