GFM Thermischer Massendurchflussmesser für kostengünstige Gasmessung

Wirtschaftliche Präzisionslösung für die Gasdurchflussmessung

Der GFM thermische Massendurchflussmesser bietet eine kostengünstige Lösung für die Messung von Gasdurchflüssen. Das von Aalborg entwickelte GFM-Modell wurde speziell für die Durchflussmessung von Gasen in Leitungen konzipiert. Das GFM-Design vereint den Komfort und die Genauigkeit konventioneller Massendurchflussgeräte zu bisher unerreichbar günstigen Kosten.

Dieser thermische Massendurchflussmesser enthält einen fortschrittlichen U-förmigen Röhrensensor mit Durchflusselementen aus Aluminium und Messing für nicht korrosive Gase oder aus 316 Edelstahl für korrosive Anwendungen.

Funktionsprinzip

Innovative Messtechnologie

Die zu messenden Gase werden in zwei laminare Strömungswege aufgeteilt - einen durch den Hauptströmungskanal und einen durch ein Kapillarsensorrohr. Beide Strömungskanäle sind für laminare Strömung ausgelegt, wodurch das Verhältnis der Durchflussraten konstant bleibt.

Zwei präzise Temperaturerfassungswicklungen auf dem Sensorrohr werden erhitzt. Bei Durchfluss transportiert das Gas Wärme von der Upstream- zur Downstream-Wicklung. Der resultierende Temperaturunterschied ist proportional zur Änderung des Widerstands der Sensorwicklungen.

Ein Wheatstone-Brücken-Design wird verwendet, um den temperaturabhängigen Widerstandsgradienten in den Sensorwicklungen zu überwachen, der linear proportional zur momentanen Durchflussrate ist.

Die erzeugten Ausgangssignale von 0 bis 5 VDC und 4 bis 20 mA zeigen die molekular-massenbasierten Durchflussraten des gemessenen Gases an.

Die Durchflussraten werden innerhalb der angegebenen Grenzen nicht durch Temperatur- und Druckänderungen beeinflusst.

Allgemeine Beschreibung

Kompakte und vielseitige Bauweise

Die kompakten, eigenständigen GFM-Massendurchflussmesser sind für die Messung von Gasdurchflussraten konzipiert. Ihre robuste Konstruktion in Verbindung mit Instrumentierungsgenauigkeit bietet vielseitige und wirtschaftliche Durchflusskontrollwerkzeuge.

Es sind Modelle aus Aluminium oder Edelstahl mit Anzeigeoptionen in technischen Einheiten (Standard) oder Prozentanzeige von 0 bis 100 erhältlich.

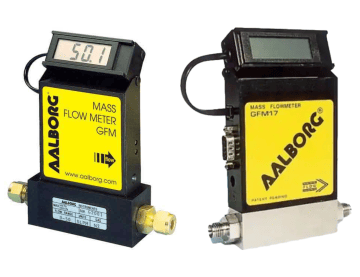

Das mechanische Layout umfasst ein LCD-Display auf der Oberseite des Messumformers. Dieses Anzeigemodul kann für optimalen Ablesekomfort um mehr als 90 Grad geneigt werden. Es wird über einen Standard-Modularstecker mit dem Messumformer verbunden und kann für Fernablesungen einfach entfernt werden. Für OEM-Anwendungen sind Messumformer ohne LCD-Anzeige erhältlich.

Flexible Anschlussmöglichkeiten

GFM-Massendurchflussmesser sind für Gasdurchflussbereiche von 10 sccm bis 1000 sL/min erhältlich. Die Gasanschlüsse erfolgen über 1/4", 3/8", 1/2" Kompressionsanschlüsse und 3/4" FNPT-Anschlüsse. Optionale Anschlussstücke sind erhältlich. Diese Regler können als Tischgeräte verwendet oder über Schrauben am Sockel montiert werden.

Die Stromversorgungsanschlüsse des Messumformers sind abgesichert und polaritätsgeschützt.

Lecksicherheit

Maximal 1 x 10^-9 smL/s Helium zur äußeren Umgebung

Technische Dokumentation

Detaillierte Informationen

• PDF | Technische Spezifikationen
• PDF | Benutzerhandbuch

Technische Daten des Durchflussmessers

Allgemeine Spezifikationen

Marke / Modell	Aalborg / GFM17, GFM37, GFM47, GFM57, GFM67, GFM77
Analogausgang	4-20mA, 0-5 VDC
Digitalausgang	RS485, RS232 (optional)
Genauigkeit	± (1,0%) F.S. GFM 17, 37, 47 ± (1,5%) F.S. GFM 57, 67, 77

Leistungsmerkmale

Ansprechzeit	2 Sek., ±2% des tatsächlichen Durchflusses über 25% bis 100% des Messbereichs
Umgebungstemperatur	0 bis 50°C
Messgase	Nahezu alle Gase

Technische Daten

Versorgungsspannung	12-26V DC
Schutzklasse	IP 65
Betriebstemperatur	-20 bis 60°C
Anzeige	LCD (optional), um 90° nach oben/unten schwenkbar
Druck	GFM 17, 37, 47: 70 bar Maximum GFM 57, 67, 77: 34,5 bar
Messbereich	0-10ml/min bis 0-1000 L/min
Leitungsdurchmesser	1/4" - 3/4" F NPT

Wirtschaftliche Durchflussmessung für Ihre Gasanwendungen

Benötigen Sie eine kostengünstige und präzise Lösung für die thermische Massendurchflussmessung von Gasen? Der GFM thermische Massendurchflussmesser bietet Ihnen die ideale Kombination aus Genauigkeit und Wirtschaftlichkeit für Ihre industriellen Anwendungen.
