DFM Mehrparameter Durchflussmesser für präzise Mehrfachmessung

DFM Mehrparameter Durchflussmesser | Gasdurchfluss, Temperatur & Druck

Integrierte Messung von Durchfluss, Temperatur und Druck in einem Gerät

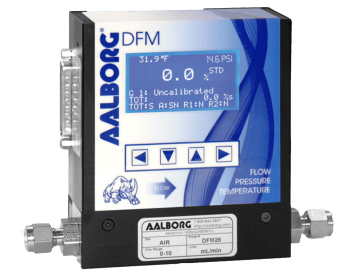

Der DFM Mehrparameter-Durchflussmesser liefert präzise Informationen zu drei verschiedenen Messgrößen: Gasdurchfluss, Temperatur und Druck. Die Parametereinstellungen können bequem über das Tastenfeld mit LCD-Display oder über RS232/RS485-Schnittstellen vorgenommen werden.

Der DFM Durchflussmesser zeigt nicht nur Gesamtdurchfluss, momentanen Durchfluss, Temperatur und Druckwerte an, sondern ermöglicht auch die Definition von Alarmen für Durchfluss, Druck und Temperatur über zwei programmierbare Relais. Er unterstützt analoge Ausgangsfunktionen von 0-5 Vdc, 0-10 Vdc und 4-20mA für Durchfluss, Temperatur und Druck, die per Jumper ausgewählt werden können.

Vielseitige Messeinheiten und Gaskalibrierungen

Der DFM Durchflussmesser unterstützt folgende Ingenieureinheiten: %FS, L/min, L/h, mL/min, mL/h, scuft/h, scuft/min, lb/h, lb/min. Der DFM speichert standardmäßig Kalibrierungsdaten für bis zu 10 Gase, was Ihnen ermöglicht, mit demselben Durchflussmesser kalibrierte Durchflusswerte für 10 verschiedene Gase abzulesen. Darüber hinaus speichert er K-Umrechnungsfaktoren für bis zu 32 Gase, aus denen der Benutzer beliebig wählen kann.

Technische Dokumentation

Detaillierte Informationen

Technische Daten des Mehrparameter-Durchflussmessers

Allgemeine Spezifikationen

Marke / Modell Aalborg / DFM26, DFM36, DFM46
Analogausgang 4-20mA, 0-5 VDC, 0-10Vdc
Digitalausgang RS485, RS232 (optional)
Genauigkeit ± 1,0%

Leistungsmerkmale

Ansprechzeit 0,6 bis 1 Sek., ±2% des tatsächlichen Durchflusses über 20% bis 100% des Messbereichs
Umgebungstemperatur 0 bis 50°C
Messgase 10 kalibrierte Gase, Auswahl aus bis zu 32 verschiedenen Gasarten möglich

Technische Daten

Versorgungsspannung 12 Vdc, 15Vdc oder 24 Vdc
Medienberührende Materialien 316L Edelstahl, 416 Edelstahl, Viton
Betriebstemperatur -10 bis 50°C
Anzeige 128x64 Grafik-LCD
Druck DFM 27, 36, 46: 1000 PSI maximum
DFM 27, 37, 47: 200 PSI
Messbereich 0-10ml/min bis 0-100 L/min
Leitungsdurchmesser 1/4" - 3/8" Anschlüsse
O-Ring Buna-N, Neopren oder Kalrez (O-Ringe optional)

Integrierte Messlösung für anspruchsvolle Anwendungen

Benötigen Sie einen präzisen Mehrparameter-Durchflussmesser, der gleichzeitig Durchfluss, Temperatur und Druck überwacht? Der DFM Mehrparameter-Durchflussmesser bietet Ihnen die Komplettlösung für Ihre Prozessüberwachung.

Thermischer Massedurchflussmesser: Definition & Einsatzgebiete

Ein thermischer Massedurchflussmesser ist ein präzises Messgerät zur direkten Bestimmung der Masse eines strömenden Mediums – typischerweise Luft oder Gas. Er basiert auf einem Sensorsystem, das aus einem beheizten Element und einem Temperaturfühler besteht. Der Sensor misst die Wärmeübertragung durch das vorbeiströmende Medium und errechnet daraus die Masseflussrate.

Funktionsweise

Das Grundprinzip basiert auf der Änderung der Temperaturdifferenz zwischen einem beheizten Sensor und der Umgebung. Je schneller das Gas oder die Luft am Sensor vorbeiströmt, desto mehr Wärme wird abgeführt. Dieses physikalische Verhalten ermöglicht eine direkte, sehr genaue Bestimmung der Massedurchflussmenge – ganz ohne Druck- oder Temperaturkompensation.

Vorteile thermischer Massedurchflussmesser

  • Direkte Messung der Masseflussmenge ohne Umrechnung

  • Hohe Messgenauigkeit und Wiederholbarkeit

  • Kurze Reaktionszeiten

  • Wartungsarm, da keine beweglichen Teile

  • Breiter Messbereich, ideal für variable Durchflüsse

Einsatzbereiche

Thermische Massedurchflussmesser werden vor allem in folgenden Bereichen eingesetzt:

  • HLK-Systeme (Heizung, Lüftung, Klimatechnik)

  • Automobilindustrie (Motor- und Abgasanalysen)

  • Gebäudeautomation und Energiemanagement

  • Industrielle Prozessüberwachung

  • Umwelttechnik und Laboranwendungen

Thermische Massedurchflussmesser sind unverzichtbare Werkzeuge für alle Anwendungen, in denen präzise Luft- oder Gasströmungen kontrolliert und überwacht werden müssen. Ihre Kombination aus Genauigkeit, Robustheit und Flexibilität macht sie zur bevorzugten Wahl in modernen Industrieanlagen.

Kontaktieren Sie uns für die passende Lösung im Bereich Massedurchflussmessung!
