Flowmax 44i Ultraschall Durchflussmesser – Präzise & Wartungsfrei

Flowmax 44i Ultraschall Durchflussmesser | Hochpräzise Messung

Ultraschall-Technologie zur kontaktlosen Durchflussmessung

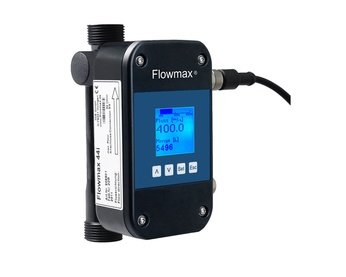

Der Flowmax 44i ist ein Ultraschall-Durchflussmesser zur volumetrischen Messung verschiedenster leitfähiger und nicht-leitfähiger Flüssigkeiten. Dank berührungsloser Technologie besitzt das Gerät keine beweglichen Teile, ist verschleißfrei und dauerhaft wartungsfrei. Die optimierte Rohrgeometrie minimiert Toträume vollständig.

Materialien & Medienkompatibilität

Alle medienberührten Komponenten bestehen aus chemikalienresistentem PPSU. Der Flowmax 44i eignet sich ideal für Anwendungen mit DI-Wasser, Körperpflegeprodukte, Kosmetika, flüssige Lebensmittel sowie aggressive und toxische Flüssigkeiten wie Säuren und Laugen.

Präzision, Wiederholbarkeit & Steuerungsoptionen

Flowmax 44i bietet integrierte Leerlauf-Erkennung, hohe Messgenauigkeit sowie Wiederholbarkeit. Optional ist ein PID-Regler integriert. Ein Startsignal kann extern zugeführt werden. Zudem besitzt das Gerät einen Mengen-Zähler und eine digitale Steuerausgabe für Pumpen oder Ventile.

Technische Dokumente

Technische Daten

  • Hersteller: MIB GmbH Deutschland
  • Modell: Flowmax 44i
  • Nennweiten: DN10 (3/8”), DN15 (1/2”), DN20 (3/4”), DN25 (1”)
  • Anschlüsse: G-Gewinde, NPT-Gewinde, Clamp DIN11864-3 BKS Form A
  • Medium-Temperatur: 0 … +80 °C
  • Umgebungstemperatur: 0 … +60 °C
  • Lagertemperatur: 0 … +70 °C
  • Material (medienberührend): PPSU (Polifenylsulfon)
  • Schutzart: IP67
  • Druckbeständigkeit:
    • DN10 & DN15: 16 Bar (232 PSI)
    • DN20 & DN25: 10 Bar (145 PSI)
  • Versorgungsspannung: 18–30 VDC
  • Leistungsaufnahme: 3.6 W @ 24VDC
  • Signalanschlüsse: 5-polig, 8-polig (optional)
  • Analogausgang: 0/4–20 mA, skalierbar, NAMUR NE43 kompatibel
  • Digitalausgang: NPN/PNP, max. 100 mA, kurzschlussfest
  • Frequenzausgang: 0 … 10 kHz
  • Messbereich:
    • DN10: 0,3–21 l/min
    • DN15: 0,9–36 l/min
    • DN20: 3,5–60 l/min
    • DN25: 5,0–240 l/min
  • Messgenauigkeit: ±2 % des Messwerts ±3 mm/s (optional ±1 %)
  • Wiederholbarkeit: ±0,5 %
  • Zertifikate & Normen: CE, EN 61000-6-3, EN 61000-4-2/-3/-4/-5/-6, NAMUR NE43

Einsatzbereiche & Kompatibilität

Flowmax 44i ist kompatibel mit Membranpumpen, peristaltischen Pumpen und allen Anwendungen mit hoher chemischer Belastung. Ideal für Hygienebereiche und aggressive Medien.

Jetzt Beratung anfordern

Sichern Sie sich einen zuverlässigen, präzisen und wartungsfreien Ultraschall-Durchflussmesser für Ihre Prozesse. Kontaktieren Sie uns für ein individuelles Angebot zum Flowmax 44i!

Wie funktionieren Ultraschall-Durchflussmesser?

Ein Ultraschall-Durchflussmesser nutzt modernste Schallwellen-Technologie, um die Fließgeschwindigkeit und Durchflussmenge einer Flüssigkeit in einem Rohr präzise zu messen. Durch die Analyse der reflektierten Frequenzen, die durch das Medium übertragen werden, kann der Durchfluss exakt ermittelt werden – selbst bei variierenden Strömungsgeschwindigkeiten.

Technologie hinter der Ultraschallmessung

Ultraschall-Durchflussmesser bestehen aus einem Sender und einem Empfänger. Die Schallwellen, die durch den Flüssigkeitsstrom gesendet werden, werden beim Rücklauf durch den sogenannten Doppler-Effekt beeinflusst. Je schneller die Flüssigkeit strömt, desto größer ist die Frequenzverschiebung – diese wird zur präzisen Berechnung der Fließgeschwindigkeit genutzt.

Vorteile von Ultraschall-Durchflussmessern

  • Berührungsfreie Messung: Kein direkter Kontakt zur Flüssigkeit – hygienisch und sicher.
  • Hohe Genauigkeit: Präzise Echtzeitmessung der Durchflussmenge.
  • Wartungsfrei: Keine beweglichen Teile – reduziert Ausfallzeiten.
  • Einfache Installation: Klemmbare Sensoren, kein Schneiden oder Schweißen erforderlich.

Typische Einsatzbereiche

  • Wasser- und Abwassertechnik
  • Lebensmittel- und Getränkeindustrie
  • Chemie- und Petrochemieanlagen
  • Kühlkreisläufe & HVAC-Systeme
  • Landwirtschaftliche Bewässerung

Warum RST Elektronik?

Unsere Ultraschall-Durchflussmesser bieten fortschrittliche Messlösungen mit hoher Zuverlässigkeit und Benutzerfreundlichkeit. Sie eignen sich für nahezu jede industrielle Anwendung und überzeugen durch langlebige Qualität.

Jetzt beraten lassen

Möchten Sie mehr über Ultraschall-Durchflussmesser erfahren oder ein individuelles Angebot erhalten? Besuchen Sie unsere Produktseiten oder nehmen Sie direkt Kontakt zu unserem Experten-Team auf.
