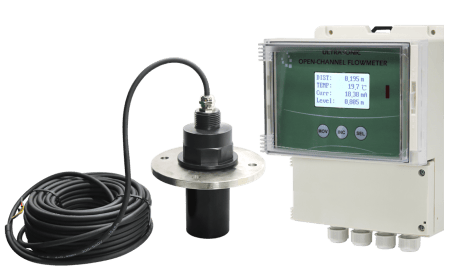

Dreieckiger Wehr Offener Kanal Durchflussmesser mit Ultraschalltechnologie

Der Dreieckiger Wehr Offener Kanal Durchflussmesser mit Ultraschalltechnologie misst und protokolliert präzise sowohl die momentane als auch die gesamte Durchflussmenge in offenen Kanalsystemen. Diese fortschrittlichen Messgeräte werden oberhalb des zu messenden Kanals installiert und arbeiten vollständig berührungslos. Dank ihrer kontaktlosen Messtechnologie und der robusten IP68-Schutzklasse sind sie wartungsfrei und unempfindlich gegenüber Witterungseinflüssen. Unsere Ultraschall-Durchflussmessgeräte für offene Kanäle zeigen nicht nur momentane und kumulative Durchflusswerte sowie Pegeldaten an, sondern speichern diese auch im internen Speicher für spätere Analysen.

Ideale Messlösungen für dreieckige Wehre und offene Kanäle

Die präzise Durchflussmessung in offenen Kanälen stellt besondere Anforderungen an die Messtechnik. Unsere Ultraschall-Durchflussmessgeräte bieten speziell für dreieckige Wehre (V-Notch) optimierte Messfunktionen, die höchste Genauigkeit bei minimalen Wartungsanforderungen garantieren. Die Geräte verarbeiten die gemessenen Pegelwerte automatisch nach den standardisierten hydraulischen Formeln für V-förmige Überfallwehre.

Anwendungsbereiche des Dreieckigen Wehr Offenen Kanal Durchflussmessers

• Präzise Durchflussmessung an dreieckigen Wehren (V-Notch) in offenen Kanalsystemen
• Durchflussmessung in kommunalen Abwasserkanälen mit verschiedenen Kanalformen
• Überwachung von öffentlichen Kanalsystemen und Bewässerungskanälen
• Durchflussmessung an bestehenden Wehren in Bächen und Flüssen
• Industrielle Abwasserüberwachung mit kontinuierlicher Datenerfassung

Technische Dokumentation

• PDF l Bedienungsanleitung herunterladen

Technische Spezifikationen unserer Ultraschall-Durchflussmesser

Hauptgerät und Messeinheit

• Stromversorgung: DC24V (+5%) 0,2A; AC220V (+20%) 0,1A; Optional DC12V
• Display: LCD mit Hintergrundbeleuchtung für optimale Ablesbarkeit
• Durchflussratenbereich: 0,0000~99999L/S oder m³/h
• Maximaler kumulativer Durchfluss: 9999999/9 m³/h
• Pegelgenauigkeit: 1 mm oder 0,2% des Gesamtbereichs (je nachdem, welcher Wert größer ist)
• Auflösung: 1 mm für präzise Pegelmessung

Kommunikation und Signalverarbeitung

• Analogausgang: 4-20mA, proportional zum momentanen Durchfluss
• Relaisausgänge: Standardmäßig 2 Relais (optional erweiterbar auf bis zu 6)
• Serielle Schnittstelle: RS485 mit Standard MODBUS-RTU Protokoll
• Umgebungstemperatur: -40°C bis +70°C
• Messintervall: 1 Sekunde (optional 2 Sekunden)
• Parametrierung: 3 Induktionstasten oder Fernbedienung

Sensortechnik für dreieckige Wehre und offene Kanäle

• Kabelverschraubung: PG9/PG11/PG13.5
• Wandlergehäusematerial: Hochwertiges ABS
• Schutzart des Wandlers: IP67
• Messbereich des Sensors: 0~4,0m; weitere Messbereiche verfügbar
• Blindzone: 0,20m
• Temperaturkompensation: Integriert im Sensor
• Druckwert: 0,2MPa
• Abstrahlwinkel: 8° (3dB)
• Standardkabellänge: 10m (erweiterbar bis 1000m)
• Sensormaterial: ABS, PVC oder optional PTFE
• Schutzart des Sensors: IP68 für dauerhafte Außenanwendungen
• Anschluss: Gewinde (G2) oder Flansch (DN65/DN80/etc.)

Vorteile unserer dreieckigen Wehr offenen Kanal Durchflussmesser

Unsere Ultraschall-Durchflussmessgeräte für offene Kanäle mit dreieckigen Wehren bieten entscheidende Vorteile:

• Wartungsfreier Betrieb dank kontaktloser Messtechnologie
• Hohe Messgenauigkeit auch bei schwankenden Durchflussmengen
• Robuste Konstruktion für den dauerhaften Außeneinsatz
• Einfache Installation ohne Eingriff in den Kanalverlauf
• Umfangreiche Datenerfassung mit interner Speicherung
• Flexible Kommunikationsoptionen für moderne Automatisierungssysteme

Handeln Sie jetzt für präzise Durchflussmessung

Optimieren Sie Ihre Durchflussmessung an dreieckigen Wehren und offenen Kanälen mit unseren hochpräzisen Ultraschall-Messgeräten. Kontaktieren Sie noch heute unser Expertenteam für ein individuelles Angebot oder eine ausführliche technische Beratung zu Ihrem spezifischen Messvorhaben.
