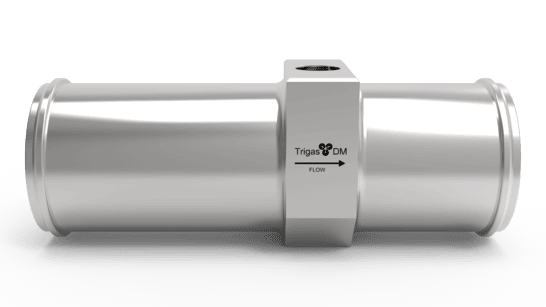

Trigas DM-32 HS-L Turbinen Durchflussmesser

Höchstleistungs-Durchflussmessung für Großanlagen-Prozesse

Der Trigas DM-32 HS-L Turbinen Durchflussmesser repräsentiert die Spitzenklasse industrieller Großvolumen-Messtechnik. Mit einem außergewöhnlichen erweiterten Messbereich von 10 bis 1.300 l/min und einem minimalen Druckverlust von nur 0,34 bar setzt er neue Maßstäbe für energieeffiziente Hochdurchsatz-Messungen in industriellen Großanlagen.

Revolutionäre Großvolumen-Messtechnologie

Energieeffiziente Höchstleistung

Der DM-32 HS-L definiert Energieeffizienz in der Großanlagen-Durchflussmessung neu. Der außergewöhnlich geringe Druckverlust von nur 0,34 bar bei 70% linearem Durchfluss reduziert Pumpkosten erheblich und macht ihn zur wirtschaftlichsten Lösung für kontinuierliche Hochvolumen-Anwendungen.

Maximaler Durchmesser für Bulk-Anwendungen

Mit dem größten Innendurchmesser von 44,5 mm in der Trigas-Serie bewältigt der DM-32 HS-L auch schwierige Medien wie Suspensionen, Emulsionen und hochviskose Flüssigkeiten. Die 2,00″ HS-L Anschlusstechnik ermöglicht nahtlose Integration in bestehende Großanlagen-Rohrleitungssysteme.

Industrielle Großanlagen-Performance

Kontinuierliche Hochlast-Zuverlässigkeit

Die verstärkte Konstruktion mit 944 g Betriebsgewicht und 154 mm Baulänge ist speziell für 24/7-Dauerbetrieb in industriellen Großanlagen ausgelegt. Die keramischen Präzisionslager gewährleisten wartungsfreien Langzeitbetrieb auch bei kontinuierlicher Maximalbelastung.

Extreme Betriebsbedingungen gemeistert

Der Betriebstemperaturbereich von -270°C bis 400°C erschließt Anwendungen von Tieftemperatur-Prozessen bis zu Hochtemperatur-Industrieanwendungen. Die Druckfestigkeit bis 250 bar bewältigt auch anspruchsvollste Hochdruck-Großanlagen zuverlässig.

Spezialisierte Großanlagen-Anwendungen

Petrochemische Großanlagen

In Raffinerien und petrochemischen Komplexen ermöglicht der DM-32 HS-L präzise Mengenbilanzierung von Rohöl, Destillaten und Zwischenprodukten. Die korrosionsbeständige Volledelstahl-Konstruktion bewährt sich bei aggressiven Kohlenwasserstoffen und Additiven.

Wasserwirtschaft und Kläranlagen

Für kommunale und industrielle Wasseraufbereitungsanlagen bietet der große Durchmesser optimale Durchflussbedingungen bei geringsten Energieverlusten. Die Unempfindlichkeit gegen Partikel und Schwebstoffe prädestiniert ihn für anspruchsvolle Abwasseranwendungen.

Pharmazeutische Bulk-Produktion

In der pharmazeutischen Großproduktion gewährleistet der DM-32 HS-L präzise Chargenverfolgung und Mengenkontrolle bei bulk-Wirkstoffen und Lösungsmitteln. Die hygienegerechte Edelstahlausführung erfüllt alle GMP-Anforderungen für Arzneimittelproduktion.

Lebensmittel-Großverarbeitung

Für industrielle Lebensmittelproduktion, Großbrauereien und Molkereien optimiert der DM-32 HS-L Produktionseffizienz durch minimale Druckverluste bei maximaler Messgenauigkeit. Die FDA-konforme Materialwahl sichert Lebensmittelsicherheit.

Technische Spitzenleistung im Detail

Durchfluss-Performance

• Optimaler Arbeitsbereich: 83 bis 1.100 l/min (21,9 bis 291 GPM)
• Maximaler Messbereich: 10 bis 1.300 l/min (2,6 bis 344 GPM)
• Pulsfaktor: 65 Impulse/Liter
• Maximale Signalfrequenz: 1.400 Hz

Energieeffizienz-Parameter

• Betriebsdruck: bis 250 bar
• Minimaler Druckverlust: 0,34 bar bei 70% Durchfluss
• Arbeitstemperatur: -270°C bis 400°C (-454°F bis 752°F)
• Standardmedium: 1,3 mm²/s Kinematik

Präzisions-Charakteristik

• Werkskalibrierung: ≤±0,03% vom Messwert
• Messwiederholbarkeit: ≤±0,05% vom Messwert
• Linearitätsabweichung: ≤±0,5% im Arbeitsbereich
• Korrigierte Linearität: ≤±0,1% vom Messwert

Großanlagen-Konstruktion

Mechanische Robustheit

• Gehäuse- und Turbinenwerkstoff: Hochlegierter Edelstahl
• Lagertechnologie: Keramik-Präzisionslager mit Stahlkäfig
• Freier Durchgang: 44,5 mm
• Gesamtbaulänge: 154 mm
• Konstruktionsgewicht: 944 Gramm

Großanlagen-Anschlusstechnik

• Verbindungssystem: HS-L Großanlagen-Schlauchanschluss
• Nenndurchmesser: 2,00″
• Vorfiltration: Empfohlene Maschenweite 50μ
• Einlaufberuhigung: 445 mm
• Auslaufberuhigung: 223 mm

Qualitätssicherung und Dokumentation

Vollständige Großanlagen-Begleitung:

• Technische Datenblätter (PDF): Detaillierte Auslegungsunterlagen
• Montage- und Betriebsanleitung (PDF): Fachgerechte Großanlagen-Integration

Trigas Großanlagen-Expertise

Der DM-32 HS-L Turbinen Durchflussmesser verkörpert über zwei Jahrzehnte deutscher Entwicklungsexpertise in industrieller Großanlagen-Messtechnik. Jede Einheit wird nach strengsten Qualitätsstandards gefertigt und geprüft, um die außergewöhnliche Langzeitstabilität zu gewährleisten, die große Industrieanlagen erfordern.

Die Kombination aus maximaler Durchflusskapazität, minimalen Energieverlusten und kompromissloser Messgenauigkeit macht den DM-32 HS-L zur ersten Wahl für kostenoptimierte Großanlagen-Prozesse mit höchsten Verfügbarkeitsanforderungen.

Engineering-Support für Großprojekte

Nutzen Sie unsere umfassende Großanlagen-Erfahrung für Ihr Projekt. Unsere Verfahrensingenieure entwickeln maßgeschneiderte Mess- und Regelsysteme für komplexe Industrieanlagen und unterstützen Sie von der Konzeption bis zur Inbetriebnahme.

Profitieren Sie von unserer Expertise in:

• Rohrleitungssystem-Integration
• Prozessoptimierung und Energieeffizienz
• Redundante Messstellenkonzepte
• Kalibrierservice vor Ort

Großanlagen-Messtechnik jetzt planen

Starten Sie Ihr Großanlagen-Projekt mit Trigas Turbinen Durchflussmesser Technologie. Unsere Projektingenieure entwickeln die optimale Lösung für Ihre spezifischen Anforderungen und begleiten Sie durch alle Projektphasen.
