Hochleistungs-Durchflussmesser DM-12 HS-L Trigas | Volumenstrommessung 0,9-95 l/min

Leistungsstarke Messtechnik für große Volumenströme

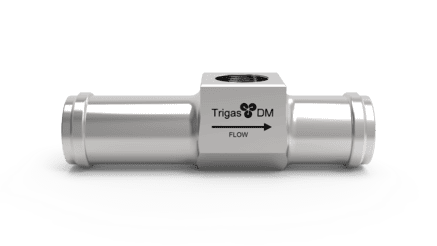

Der Trigas DM-12 HS-L Hochleistungs-Durchflussmesser repräsentiert die Spitzenklasse industrieller Volumenstrommessung mit seinem beeindruckenden Messbereich bis 95 l/min. Diese High-Performance Messtechnik-Lösung wurde speziell für großvolumige Industrieanwendungen entwickelt, wo maximale Durchflussraten bei gleichzeitig höchster Messgenauigkeit erforderlich sind.

Maximale Leistung für anspruchsvolle Großanlagen

Die Trigas DM-12 Serie verkörpert modernste Durchflussmess-Technologie durch ihre einzigartige Kombination aus erweiterten Messbereichen, präziser Signalverarbeitung und robuster Großserien-Konstruktion. Bei hochvolumigen Produktionsprozessen, dynamischen Lastzyklen und variierenden Betriebsparametern liefert dieser Durchflussmesser konstant zuverlässige Messergebnisse.

Industrietaugliche Hochleistungskonstruktion

Zuverlässiger Dauerbetrieb in Produktionsumgebungen

Die bewährte Trigas DM Hochleistungs-Technologie gewährleistet außergewöhnliche Betriebsstabilität gegenüber:

• Anlagen-Vibrationen in schwerindustriellen Umgebungen
• Prozessfeuchte und aggressive Medienumgebungen
• Dynamische Belastungen durch Druckstöße und Kavitation

Für kritische Anwendungsbereiche bieten wir IP67-zertifizierte Hochleistungsausführungen mit integrierten Sensorsystemen und leistungsstarken Signalaufbereitern für maximale Prozesssicherheit.

Spezialisierte Großanlagen-Anwendungen

Bewährte Lösungen für industrielle Großverbraucher

Kraftwerks- & Energietechnik:

• Großvolumige Brennstoff-Durchflussmessung in Kraftwerksanlagen
• Kühlwasser-Monitoring in thermischen Anlagen

Chemische Industrie & Verfahrenstechnik:

• Präzise Chargendosierung großer Produktionsmengen
• Kontinuierliche Prozessüberwachung in der Grundstoffproduktion

Umwelttechnik & Wasserwirtschaft:

• Hochvolumige Reinwasser-Durchflussmessung
• Abwasser-Monitoring in kommunalen Kläranlagen

Hochleistungs-Spezifikationen

Volumenstrommessung

• Linearer Hochleistungsbereich: 7,6 l/min bis 90 l/min (2 GPM bis 23,8 GPM)
• Maximaler Messbereich: 0,9 l/min bis 95 l/min (0,24 GPM bis 25,1 GPM)
• Systemdruck: bis zu 410 bar Betriebsdruck
• Druckverlust (bei 70% linearem Durchfluss): 0,64 bar

Betriebsparameter

• Temperaturbeständigkeit: -270°C bis 400°C (-454°F bis 752°F)
• Systemreaktion: unter 3 ms Ansprechzeit
• Medienreinheit: 10μ empfohlene Vorfiltration
• Prozessviskosität: 1,3 mm²/s Referenzwert

Messtechnische Hochpräzision

• Absolutgenauigkeit: ≤±0,03% vom Messwert nach Kalibrierung
• Messwiederholbarkeit: ≤±0,05% vom Messwert
• Linearitätsabweichung: ≤±0,5% vom Messwert im linearen Bereich
• Optimierte Linearität: ≤±0,1% vom Messwert mit Signallinearisierer

Geräteparameter

• Pulsrate (K-Faktor): 1260 Impulse/l
• Ausgangsfrequenz: maximal 2000 Hz
• Gerätemasse: 133 g
• Durchflussöffnung: 14,3 mm Innendurchmesser
• Einbaulänge: 82,5 mm

Konstruktionsmerkmale

• Hochleistungsmaterialien: Edelstahl für Gehäuse und Rotorsystem
• Präzisionslagerung: Keramik-Hochleistungskugellager mit Stahlkäfig
• Anschlusssystem: HS-L Hochdruckschlauchanschluss
• Anschlussmaß: 0,75" Nennweite
• Strömungsberuhigung Einlauf: 143 mm empfohlene Länge
• Strömungsberuhigung Auslauf: 72 mm empfohlene Länge

Technische Dokumentation

Ingenieursdokumentation

• Technische Spezifikation (PDF) - Komplette Auslegungsdaten und Installationsmaße
• Betriebs- und Wartungshandbuch (PDF) - Detaillierte Inbetriebnahme- und Serviceanleitungen

Maßgeschneiderte Hochleistungs-Messtechnik

Planen Sie großvolumige Durchflussmess-Anwendungen?

Unsere Verfahrenstechnik-Ingenieure entwickeln mit Ihnen die optimale Hochleistungs-Messlösung für Ihre spezifischen Anforderungen. Profitieren Sie von unserer umfassenden Erfahrung in der industriellen Großanlagen-Messtechnik.
