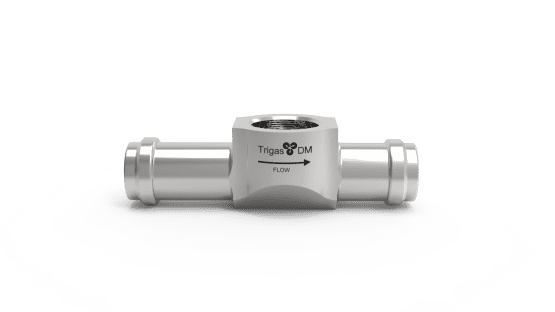

DM8-8 HS-L Turbinen-Durchflussmesser

Hochpräzise Durchflussmessung für anspruchsvolle Industrieanwendungen

Der Trigas DM8-8 HS-L Turbinen-Durchflussmesser vereint modernste Messtechnologie mit kompaktem Design und liefert präzise Ergebnisse bei Durchflussraten von 0,3 bis 38 l/min. Mit einer Kalibriergenauigkeit von ±0,03% setzt er neue Maßstäbe in der industriellen Flüssigkeitsmessung.

Überlegene Präzision für kritische Anwendungen

Der DM8-8 HS-L Turbinen-Durchflussmesser von Trigas wurde speziell für Industrieumgebungen entwickelt, in denen höchste Messgenauigkeit und Zuverlässigkeit gefordert sind. Seine robuste Edelstahlkonstruktion und die keramischen Kugellager garantieren langanhaltende Leistung auch unter extremen Bedingungen.

Warum Trigas DM8-8 HS-L wählen?

Mit einer Reaktionszeit von unter 3 Millisekunden und einer Wiederholgenauigkeit von ±0,05% bietet dieser Turbinen-Durchflussmesser die Präzision, die moderne Produktionsprozesse benötigen. Die IP67-Schutzklasse macht ihn ideal für anspruchsvolle Industrieumgebungen.

Extreme Temperaturbereiche

Von -270°C bis 400°C

Bewältigt problemlos kryogene Anwendungen bis hin zu Hochtemperaturprozessen. Die robuste Konstruktion gewährleistet stabile Messungen über den gesamten Temperaturbereich.

Hohe Druckfestigkeit

Bis zu 410 bar Betriebsdruck

Entwickelt für Hochdruckanwendungen in der Hydraulik, Petrochemie und anderen druckintensiven Industriezweigen. Minimaler Druckverlust von nur 0,3 bar.

Kompakte Bauweise

Nur 56 Gramm Gewicht

Trotz robuster Konstruktion extrem leicht und platzsparend. Ideal für mobile Messgeräte und beengte Einbausituationen bei maximaler Leistung.

Präzise Kalibrierung

±0,03% Messgenauigkeit

Werkskalibriert mit höchster Präzision. Optional mit Linearisierung für ±0,1% Genauigkeit über den gesamten Messbereich verfügbar.

Technische Spezifikationen DM8-8 HS-L

• Durchflussbereich: 0,3 - 38 l/min (0,08 - 10 GPM)
• Betriebsdruck: Bis 410 bar
• Druckverlust: 0,3 bar bei 70% linearem Durchfluss
• Temperaturbereich: -270°C bis 400°C (-454°F bis 752°F)
• Reaktionszeit: < 3 ms
• Kalibriergenauigkeit: ≤ ±0,03% vom Messwert
• Wiederholbarkeit: ≤ ±0,05% vom Messwert
• Linearität: ≤ ±0,5% im linearen Bereich
• K-Faktor: 3.720 Impulse/Liter
• Max. Frequenz: 2.100 Hz
• Gehäusematerial: Edelstahl
• Lagermaterial: Keramiklager mit Stahlkäfig
• Gewicht: 56 Gramm
• Innendurchmesser: 10,2 mm
• Gesamtlänge: 62,2 mm
• Anschluss: HS-L Schlauchanschluss
• Anschlussgröße: 0,50"
• Empfohlene Vorfilterung: 10 μm

Anwendungsbereiche in der Industrie

Automobilindustrie & Motorentwicklung

Präzise Überwachung von Kraftstoff- und Kühlmittelströmen bei Motorprüfständen. Ermöglicht exakte Leistungsanalysen und Emissionsmessungen während der Fahrzeugentwicklung.

Pharmazie & Lebensmitteltechnik

Kontrollierte Dosierung kritischer Flüssigkeiten in der Arzneimittelproduktion und Lebensmittelverarbeitung. Erfüllt höchste Hygiene- und Genauigkeitsanforderungen.

Forschung & Entwicklung

Monitoring von Reinstwasser und anderen kritischen Medien in Laborumgebungen. Unterstützt wissenschaftliche Präzision bei Forschungsprojekten und Qualitätskontrolle.

Verbrauchsmessung & Abrechnung

Zuverlässige Mengenerfassung für Abrechnungszwecke in industriellen Prozessen. Langzeitstabilität und Rückverfolgbarkeit für kommerzielle Anwendungen.

Warum Turbinen-Durchflussmesser von Trigas?

Überlegene Widerstandsfähigkeit

Trigas DM Turbinen-Durchflussmesser sind unempfindlich gegen Vibrationen, Feuchtigkeit und Stöße. Die robuste Konstruktion gewährleistet zuverlässige Messungen auch in anspruchsvollen Industrieumgebungen mit wechselnden Betriebsbedingungen.

Erweiterte Schutzklassen verfügbar

Spezielle IP67-Versionen inklusive Aufnehmer und elektronischer Verstärker sind verfügbar. Diese bieten maximalen Schutz gegen Staub und Wasser für den Einsatz in kritischen Umgebungen.

Kontinuierlicher Betrieb bei variablen Bedingungen

Entwickelt für Dauerbetrieb mit konstanter Zuverlässigkeit bei schwankenden Durchflussraten und wechselnden Betriebstemperaturen. Minimale Wartungsanforderungen reduzieren Betriebskosten.

Technische Dokumentation

Umfassende technische Unterlagen verfügbar:

• Produktdatenblatt - Detaillierte technische Spezifikationen (PDF)
• Bedienungsanleitung - Vollständiges Handbuch für Installation und Wartung (PDF)
• Kalibrierzertifikat - Werkskalibrierung mit Rückverfolgbarkeit

Optimierte Einbaurichtlinien

Empfohlener Einlauf: 102 mm gerader Rohrleitungsabschnitt vor dem Messgerät
Empfohlener Auslauf: 51 mm gerader Rohrleitungsabschnitt nach dem Messgerät
Vorfilterung: 10 μm Filter für optimale Messgenauigkeit und Langlebigkeit
