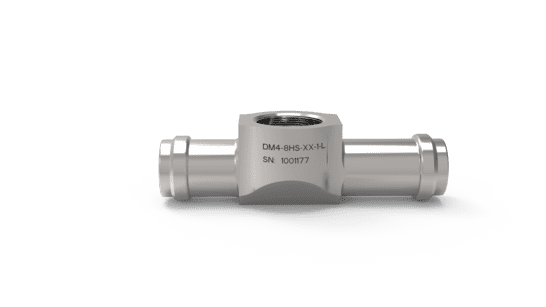

DM4-8 HS-L Hochpräzisions Durchflussmesser für Industrieanwendungen

Maximale Messgenauigkeit für kritische Prozesssteuerung

Der DM4-8 HS-L Präzisions Durchflussmesser von TrigasDM definiert neue Standards in der industriellen Durchflussmessung. Mit einem erweiterten Messbereich von 0,1 bis 13 l/min und einer außergewöhnlichen Genauigkeit von ±0,03% bietet dieser Sensor die perfekte Lösung für anspruchsvolle Messprozesse in der modernen Industrie.

Warum Profis auf den DM4-8 HS-L Präzisions Durchflussmesser vertrauen

In der industriellen Automatisierung entscheiden Millisekunden über Effizienz und Qualität. Unser TrigasDM Präzisions Durchflussmesser wurde für kontinuierliche Hochleistungsanwendungen entwickelt, bei denen präzise Durchflussmessungen unter wechselnden Betriebsbedingungen essentiell sind.

Robuste Industrietauglichkeit unter Extrembedingungen

Die TrigasDM-Technologie zeichnet sich durch außergewöhnliche Resistenz gegen industrielle Umwelteinflüsse aus. Vibrationen, Feuchtigkeit und mechanische Belastungen beeinträchtigen die Messgenauigkeit nicht. Spezielle IP67-Konfigurationen mit integrierten Sensoren und Verstärkern ermöglichen flexiblen Einsatz in anspruchsvollen Produktionsumgebungen.

Bewährte Anwendungen in der Industrie 4.0

Prozessautomation und Qualitätskontrolle

• Präzise Durchflussüberwachung in automatisierten Fertigungslinien
• Echtzeitdatenerfassung für Industry 4.0-Anwendungen
• Prozessoptimierung durch kontinuierliche Durchflussmessung

Chemische und Petrochemische Industrie

• Sichere Handhabung aggressiver Medien
• Compliance mit Sicherheitsstandards
• Präzisionsdosierung kritischer Chemikalien

Hochpräzisions-Forschungsanwendungen

• Laboranalytik mit höchsten Genauigkeitsanforderungen
• Reinstwasser-Monitoring in der Halbleiterindustrie
• Kalibrierstandards für Messgeräte

Detaillierte technische Spezifikationen

Erweiterte Durchflussmessung

• Linearer Arbeitsbereich: 0,95 l/min bis 12 l/min (0,25 GPM bis 3,2 GPM)
• Erweiterter Messbereich: 0,1 l/min bis 13 l/min (0,03 GPM bis 3,4 GPM)
• Kalibriergenauigkeit: ≤±0,03% vom Messwert
• Wiederholgenauigkeit: ≤±0,05% vom Messwert

Prozess- und Betriebsparameter

• Maximaler Betriebsdruck: 540 bar
• Druckverlust: 0,19 bar bei 70% linearem Durchfluss
• Betriebstemperaturbereich: -270°C bis 400°C (-454°F bis 752°F)
• Systemansprechzeit: Unter 3 Millisekunden
• Standard-Viskosität: 1,3 mm²/s

Präzisionscharakteristika

• Linearität im Arbeitsbereich: ≤±0,5% vom Messwert
• Linearität mit Signalaufbereitung: ≤±0,1% vom Messwert
• Impulsfaktor (K-Faktor): 8.700 Impulse/Liter
• Maximale Ausgangsfrequenz: 1.950 Hz

Konstruktions- und Materialspezifikationen

• Gehäuse- und Rotormaterial: Hochlegierter Edelstahl
• Präzisionslager: Keramik-Kugellager mit Stahlkäfig
• Gesamtgewicht: 70 Gramm
• Innendurchmesser: 7,6 mm
• Baulänge: 62,2 mm

Anschluss- und Installationsparameter

• Anschlussausführung: HS-L Präzisions-Schlauchanschluss
• Anschlussdurchmesser: 0,37"
• Empfohlene Filtration: 10μ Vorfilterung
• Beruhigungsstrecke Einlauf: 76 mm
• Beruhigungsstrecke Auslauf: 38 mm

Umfassende technische Dokumentation

Professionelle Projektunterstützung

• Detailliertes Produktdatenblatt: Vollständige technische Spezifikationen
• Installations- und Bedienungsanleitung: Schritt-für-Schritt-Anweisungen
• Anwendungsberatung: Individuelle Unterstützung durch Experten

Ihr Präzisions Durchflussmesser - individuell konfiguriert

Benötigen Sie eine spezielle Konfiguration für Ihre Anwendung? Unsere Applikationsingenieure entwickeln gemeinsam mit Ihnen die optimale Lösung für Ihre Messaufgabe mit dem DM4-8 HS-L Präzisions Durchflussmesser.
