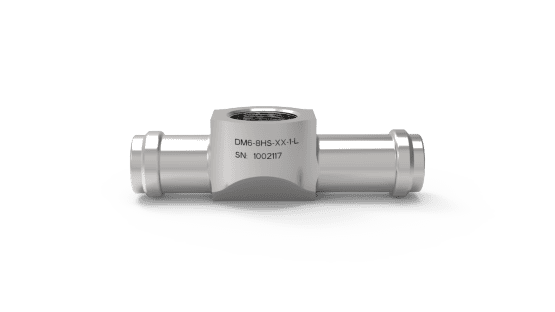

DM6-8 HS-L Hochleistungs-Durchflussmesser für industrielle Großanlagen

Industrieller Durchflussmesser DM6-8 HS-L Hochleistungsmesstechnik

Maximaler Durchsatz bei kompromissloser Präzision

Der DM6-8 HS-L industrieller Durchflussmesser von TrigasDM revolutioniert die Durchflussmessung in Hochleistungsanwendungen. Mit einem beeindruckenden erweiterten Messbereich bis 24 l/min und bewährter ±0,03% Genauigkeit meistert dieser Sensor auch die anspruchsvollsten industriellen Herausforderungen mit Bravour.

Der Durchbruch für Hochvolumen-Anwendungen

Wenn industrielle Prozesse maximale Durchsatzraten bei gleichzeitig höchster Messgenauigkeit erfordern, ist der DM6-8 HS-L die erste Wahl. Dieser industrielle Durchflussmesser wurde speziell für Großanlagen entwickelt, wo kontinuierliche Hochleistung und absolute Zuverlässigkeit über den Erfolg ganzer Produktionslinien entscheiden.

Bewährte Robustheit für 24/7-Industriebetrieb

Die fortschrittliche TrigasDM-Konstruktion garantiert störungsfreien Dauerbetrieb selbst unter härtesten Industriebedingungen. Extreme Vibrationen, aggressive Umgebungen und kontinuierliche Belastung können der robusten Bauweise nichts anhaben. Optionale IP67-Ausführungen mit integrierten Verstärkersystemen bieten zusätzliche Flexibilität für komplexe Installationen.

Bewährte Einsatzgebiete in der Schwerindustrie

Großanlagen und Prozessindustrie

  • Kontinuierliche Durchflussüberwachung in petrochemischen Anlagen
  • Hochvolumen-Dosierung in der chemischen Produktion
  • Prozessoptimierung in Kraftwerken und Energieanlagen

Automotive und Maschinenbau

  • Hochpräzise Kühlmittelüberwachung in Großmotoren
  • Hydrauliksystem-Kontrolle in Industriemaschinen
  • Qualitätsprüfung in der Serienproduktion

Wasser- und Abwassertechnik

  • Durchflussmessung in kommunalen Versorgungsnetzen
  • Prozesssteuerung in Kläranlagen
  • Überwachung industrieller Kühlkreisläufe

Umfassende technische Leistungsdaten

Erweiterte Hochleistungs-Messung

  • Optimaler Arbeitsbereich: 1,9 l/min bis 20 l/min (0,5 GPM bis 5,3 GPM)
  • Maximaler Messbereich: 0,2 l/min bis 24 l/min (0,05 GPM bis 6,3 GPM)
  • Präzisionsklasse: ≤±0,03% Kalibriergenauigkeit
  • Reproduzierbarkeit: ≤±0,05% Wiederholgenauigkeit

Robuste Betriebsparameter

  • Druckfestigkeit: Bis 450 bar Betriebsdruck
  • Systemdruckverlust: 0,16 bar bei 70% Nenndurchfluss
  • Temperaturstabilität: -270°C bis 400°C (-454°F bis 752°F)
  • Dynamische Response: Unter 3 Millisekunden Ansprechzeit
  • Medien-Viskosität: 1,3 mm²/s Standard

Messtechnische Charakteristik

  • Arbeitsbereich-Linearität: ≤±0,5% vom Messwert
  • Linearität mit Konditionierung: ≤±0,1% vom Messwert
  • Sensor-Impulsrate: 4.860 Impulse/Liter
  • Maximale Signalfrequenz: 2.000 Hz

Konstruktive Auslegung

  • Sensor- und Gehäusematerial: Industriequalität Edelstahl
  • Hochpräzisions-Lagerung: Keramik-Kugellager, Stahlkäfig
  • Gesamtgewicht: 60 Gramm
  • Innendurchmesser: 9,4 mm (vergrößert für Hochdurchsatz)
  • Kompakte Baulänge: 62,2 mm

Installation und Anschluss

  • Anschlusssystem: HS-L Hochleistungs-Schlauchanschluss
  • Anschlussdurchmesser: 0,50" (vergrößert)
  • Partikelschutz: 10μ Vorfilterung empfohlen
  • Einlauf-Beruhigungsstrecke: 94 mm
  • Auslauf-Beruhigungsstrecke: 47 mm

📁 Technische Dokumentation zum Download

Sofort verfügbare Projektunterlagen

Ihr industrieller Durchflussmesser für Großprojekte

Planen Sie eine Hochleistungsanlage mit maximalen Durchflussanforderungen? Unsere Projektingenieure unterstützen Sie bei der optimalen Integration des DM6-8 HS-L industrieller Durchflussmesser in Ihre Anlagentechnik.
