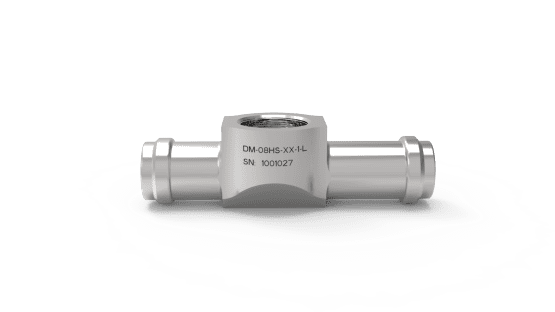

Turbinen-Durchflussmesser DM-08 HS-L von Trigas | Messbereich 0,4-48 l/min

Turbinen-Durchflussmesser DM-08 | Präzise Messtechnik Trigas

Präzisionsmessung für anspruchsvolle Industrieanwendungen

Der Trigas DM-08 HS-L Turbinen-Durchflussmesser repräsentiert höchste Messtechnik-Standards für kritische Flüssigkeitsmessungen in der Industrie. Diese innovative Lösung wurde speziell für Anwendungen entwickelt, die außergewöhnliche Messgenauigkeit, blitzschnelle Reaktionszeiten und eine kompakte Bauweise erfordern.

Unübertroffene Zuverlässigkeit in jeder Betriebssituation

Unsere Trigas DM Turbinen-Durchflussmesser beweisen ihre Überlegenheit besonders in kontinuierlichen Produktionsprozessen, bei konstanten Durchflussveränderungen und unter variablen Betriebstemperaturen. Die robuste Konstruktion gewährleistet maximale Betriebssicherheit auch unter härtesten Industriebedingungen.

Industrietaugliche Widerstandsfähigkeit

Störungsfreier Betrieb unter extremen Bedingungen

Die Trigas DM Durchflussmesser-Serie zeichnet sich durch ihre außergewöhnliche Resistenz gegenüber:

  • Vibrationen in maschinellen Umgebungen
  • Feuchtigkeitseinwirkung in verschiedenen Klimazonen
  • Mechanischen Stößen während des Betriebs

Zusätzlich bieten wir speziell abgedichtete Ausführungen nach IP67-Standard, inklusive integrierter Sensoren und elektronischer Signalverstärker für maximale Schutzklasse.

Vielseitige Anwendungsbereiche

Bewährte Lösungen für diverse Industriezweige

Automobilindustrie & Motorentechnik:

  • Kraftstoff-Durchflussmessung bei Motorprüfständen
  • Kühlmittel-Monitoring in der Fahrzeugentwicklung

Pharma- & Lebensmittelindustrie:

  • Exakte Dosierung kritischer Medienmengen
  • Präzise Abfüllung nach pharmazeutischen Standards

Forschung & Entwicklung:

  • Ultrareinwasser-Überwachung in Laborumgebungen
  • Verbrauchsmessung für Analysezwecke

Technische Spezifikationen

Durchfluss-Parameter

  • Linearer Messbereich: 3 l/min bis 40 l/min (0,79 GPM bis 10,6 GPM)
  • Erweiterter Messbereich: 0,4 l/min bis 48 l/min (0,11 GPM bis 12,7 GPM)
  • Maximaler Betriebsdruck: bis 410 bar
  • Druckverlust (bei 70% linearem Durchfluss): 0,21 bar

Betriebsbedingungen

  • Temperaturbereich: -270°C bis 400°C (-454°F bis 752°F)
  • Ansprechzeit: unter 3 ms
  • Empfohlene Vorfiltration: 10μ
  • Standard-Viskosität: 1,3 mm²/s

Präzisions-Charakteristika

  • Kalibriergenauigkeit: ≤±0,03% des Messwertes
  • Wiederholbarkeit: ≤±0,05% des Messwertes
  • Linearität im Messbereich: ≤±0,5% des Messwertes
  • Linearität mit Linearisierer: ≤±0,1% des Messwertes

Technische Kennwerte

  • K-Faktor: 2450 Impulse/l
  • Maximale Frequenz: 1950 Hz
  • Gewicht: 46 g
  • Innendurchmesser: 11,2 mm
  • Gesamtlänge: 62,2 mm

Konstruktionsmerkmale

  • Gehäuse- und Turbinenmaterial: Edelstahl
  • Kugellager: Keramiklager mit Stahlkäfig
  • Anschlussart: HS-L Schlauchanschluss
  • Anschlussgröße: 0,50"
  • Empfohlener Einlauf: 112 mm
  • Empfohlener Auslauf: 56 mm
