Industrielle Messpräzision für erweiterte Durchflussbereiche

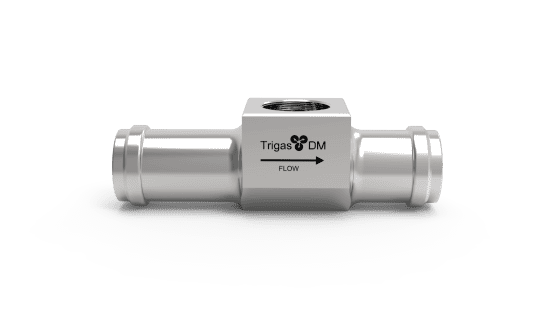

Der Trigas DM-10 HS-L Durchflussmesser setzt neue Maßstäbe in der industriellen Flüssigkeitsmessung mit seinem erweiterten Messbereich von 0,6 bis 70 l/min. Diese fortschrittliche Messtechnik-Lösung wurde für anspruchsvolle Produktionsumgebungen konzipiert, wo höchste Messgenauigkeit und zuverlässige Langzeitstabilität gefordert sind.

Erweiterte Leistungscharakteristik für kritische Anwendungen

Die Trigas DM-10 Serie definiert Durchflussmessung neu durch ihre außergewöhnliche Kombination aus präziser Messtechnik, ultraschneller Reaktionszeit und kompakter Industriebauweise. In kontinuierlichen Fertigungsprozessen, bei dynamischen Durchflussänderungen und unter schwankenden Prozesstemperaturen gewährleistet dieser Durchflussmesser konstante Messqualität.

Robuste Industriekonstruktion

Betriebssicherheit unter härtesten Bedingungen

Die bewährte Trigas DM Technologie bietet unübertroffene Widerstandsfähigkeit gegen:

  • Industrielle Schwingungen in Produktionsanlagen
  • Prozessfeuchtigkeit und kondensatbelastete Atmosphären
  • Mechanische Belastungen durch Anlagenvibration

Für besonders anspruchsvolle Einsatzgebiete stehen IP67-zertifizierte Spezialausführungen zur Verfügung, komplett mit integrierten Aufnehmern und elektronischen Signalverstärkern für maximalen Umgebungsschutz.

Bewährte Industrieanwendungen

Spezialisierte Lösungen für verschiedene Branchen

Motorentechnik & Fahrzeugprüfstände:

  • Hochpräzise Kraftstoffverbrauchsmessung bei Leistungsprüfungen
  • Kühlkreislauf-Monitoring in der Antriebsentwicklung

Prozessindustrie & Qualitätskontrolle:

  • Exakte Dosierung von Prozessmedien in der Produktion
  • Chargenverfolgung in pharmazeutischen Herstellprozessen

Labor- & Prüftechnik:

  • Reinstmedien-Durchflussmessung in kritischen Analyseverfahren
  • Verbrauchserfassung für Kalibrierzwecke

Technische Leistungsmerkmale

Durchfluss-Spezifikationen

  • Linearer Arbeitsbereich: 4,5 l/min bis 60 l/min (1,2 GPM bis 16 GPM)
  • Erweiterter Messbereich: 0,6 l/min bis 70 l/min (0,16 GPM bis 18,5 GPM)
  • Betriebsdruck: bis zu 410 bar
  • Druckverlust (bei 70% linearem Durchfluss): 0,61 bar

Prozessbedingungen

  • Einsatztemperatur: -270°C bis 400°C (-454°F bis 752°F)
  • Systemansprechzeit: unter 3 ms
  • Empfohlene Medienfiltration: 10μ
  • Referenz-Viskosität: 1,3 mm²/s

Messtechnische Genauigkeit

  • Kalibrierungsgenauigkeit: ≤±0,03% vom Messwert
  • Reproduzierbarkeit: ≤±0,05% vom Messwert
  • Linearitätsabweichung: ≤±0,5% vom Messwert im linearen Bereich
  • Linearität optimiert: ≤±0,1% vom Messwert mit Linearisierer

Geräte-Charakteristika

  • Impulsfaktor (K-Faktor): 1710 Impulse/l
  • Maximale Ausgangsfrequenz: 2000 Hz
  • Gerätegewicht: 104 g
  • Innendurchmesser: 12,8 mm
  • Baulänge: 69,1 mm

Material- und Anschlussdaten

  • Gehäuse- und Rotormaterial: Edelstahl (Industriequalität)
  • Lagersystem: Keramik-Kugellager mit Stahlkäfig
  • Anschlusstechnik: HS-L Schlauchanschluss
  • Nennweite: 0,63"
  • Empfohlene Einlaufstrecke: 128 mm
  • Empfohlene Auslaufstrecke: 64 mm

Technische Dokumentation

Verfügbare Unterlagen

Professionelle Beratung für Ihre Messtechnik-Lösung

Suchen Sie den optimalen Durchflussmesser für Ihren erweiterten Messbereich?

Unsere Applikationsingenieure unterstützen Sie bei der präzisen Auslegung Ihrer Durchflussmess-Anwendung. Nutzen Sie unsere langjährige Expertise in der industriellen Messtechnik für Ihre maßgeschneiderte Lösung.
