Spitzentechnologie für maximale Volumenströme

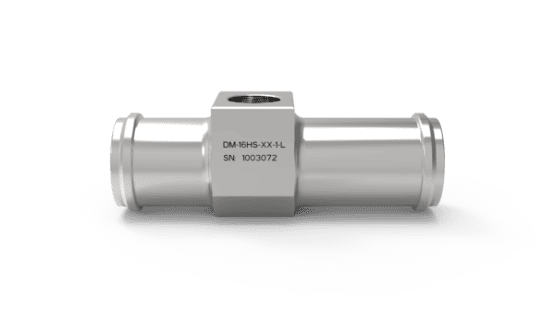

Der Trigas DM-16 HS-L Großvolumen-Durchflussmesser definiert die Grenzen industrieller Durchflussmessung neu mit seinem außergewöhnlichen Messbereich bis 240 l/min. Diese Premium-Messtechnik-Lösung wurde für Großindustrieanlagen konzipiert, wo extreme Volumenströme bei kompromissloser Messgenauigkeit und Langzeitstabilität gefordert sind.

Extremleistung für industrielle Großverbraucher

Die Trigas DM-16 Serie repräsentiert das Flaggschiff unserer Durchflussmess-Technologie durch ihre außergewöhnliche Kombination aus maximalen Durchflussraten, ultraschneller Signalverarbeitung und industrietauglicher Schwerlast-Konstruktion. In großvolumigen Anlagensystemen, bei extremen Lastzyklen und unter härtesten Industriebedingungen gewährleistet dieser Durchflussmesser absolute Messperformance.

Schwerlast-Industriekonstruktion

Absolute Betriebssicherheit in Extremanwendungen

Die bewährte Trigas DM Schwerlast-Technologie bietet unübertroffene Widerstandsfähigkeit gegen:

  • Schwere Maschinenschwingungen in Großproduktionsanlagen
  • Extreme Medienbelastungen und aggressive Industrieumgebungen
  • Hochdynamische Druckstöße bei Großanlagen-Schaltprozessen

Für mission-kritische Anwendungen stehen IP67-zertifizierte Schwerlastausführungen zur Verfügung, ausgestattet mit verstärkten Sensorsystemen und hochleistungsfähigen Signalverarbeitern für maximale Anlagenverfügbarkeit.

Großindustrielle Anwendungsbereiche

Bewährte Lösungen für Extremanforderungen

Petrochemie & Raffinerien:

  • Großvolumige Rohstoff-Durchflussmessung in Raffineriprozessen
  • Produktleitungs-Monitoring bei Tankfarm-Operationen

Stahl- & Metallindustrie:

  • Kühlwasser-Großdurchflussmessung in Walzwerken
  • Prozesswasser-Monitoring in Hochöfen und Stahlwerken

Kraftwerks- & Energieanlagen:

  • Speisewasser-Durchflussmessung in Dampfkraftwerken
  • Kühlkreislauf-Überwachung in Großkraftwerken

Extremleistungs-Spezifikationen

Großvolumen-Messung

  • Linearer Extrembereich: 19 l/min bis 220 l/min (5 GPM bis 58,1 GPM)
  • Maximaler Durchflussbereich: 2,2 l/min bis 240 l/min (0,58 GPM bis 63,4 GPM)
  • Systemdruck: bis zu 350 bar Betriebsdruck
  • Optimierter Druckverlust (bei 70% linearem Durchfluss): nur 0,39 bar

Extrembetriebsparameter

  • Universeller Temperaturbereich: -270°C bis 400°C (-454°F bis 752°F)
  • Ultrakurze Reaktionszeit: unter 3 ms Systemansprache
  • Medienreinheit: 10μ empfohlene Vorfiltration
  • Prozessviskosität: 1,3 mm²/s Standardreferenz

Höchstpräzisions-Messung

  • Absolutgenauigkeit: ≤±0,03% vom Messwert nach Werkskalibrierung
  • Reproduziergenauigkeit: ≤±0,05% vom Messwert
  • Linearitätstoleranz: ≤±0,5% vom Messwert im linearen Bereich
  • Optimierte Linearität: ≤±0,1% vom Messwert mit digitaler Linearisierung

Schwerlast-Gerätedaten

  • Impulsdichte (K-Faktor): 450 Impulse/l
  • Maximale Signalfrequenz: 1700 Hz
  • Robuste Konstruktion: 193 g Gerätegewicht
  • Großer Durchflussquerschnitt: 21,9 mm Innendurchmesser
  • Verstärkte Baulänge: 90,4 mm

Schwerlast-Materialien

  • Industrielle Hochleistungswerkstoffe: Edelstahl für Gehäuse und Turbinensystem
  • Extrembelastbare Lagerung: Keramik-Hochpräzisionskugellager mit verstärktem Stahlkäfig
  • Schwerlast-Anschlusstechnik: HS-L Hochdruck-Industrieanschluss
  • Großvolumen-Auslegung: Optimiert für maximale Durchflussraten

Ingenieursdokumentation

Professionelle Projektunterlagen

Großanlagen-Projektierung und Engineering

Entwickeln Sie Großvolumen-Durchflussmess-Systeme?

Unsere Großanlagen-Spezialisten projektieren mit Ihnen maßgeschneiderte Messtechnik-Lösungen für Ihre extremen Anforderungen. Nutzen Sie unsere jahrzehntelange Expertise in der Großindustrie-Messtechnik für Ihre kritischen Anwendungen.
