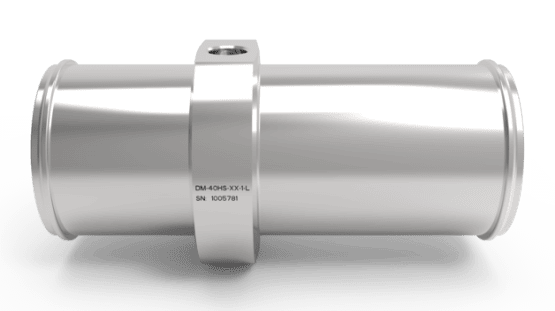

Trigas DM-40 HS-L Turbinen Durchflussmesser

Spitzenklasse Durchflussmessung für Extremanforderungen

Der Trigas DM-40 HS-L Turbinen Durchflussmesser definiert die absolute Spitzenklasse industrieller Durchflussmessung. Mit dem größten Messbereich von 17 bis 1.700 l/min, einem Innendurchmesser von 59,7 mm und 1.289 g robuster Konstruktion repräsentiert er die Krönung der Trigas Turbinen Durchflussmesser Familie für extremste Industrieanwendungen.

Unübertroffene Maximalleistung

Rekord-Durchflusskapazität

Der DM-40 HS-L erreicht mit seinem erweiterten Messbereich bis 1.700 l/min neue Dimensionen industrieller Durchflussmessung. Der optimale lineare Arbeitsbereich von 151 bis 1.510 l/min deckt selbst anspruchsvollste Großverbraucher-Anwendungen mit der bewährten Trigas-Präzision von ≤±0,03% ab.

Maximaler Freiquerschnitt für Bulk-Medien

Mit dem größten Innendurchmesser von 59,7 mm in der Serie bewältigt der DM-40 HS-L auch schwierigste Bulk-Medien, hochviskose Flüssigkeiten und partikelbeladene Prozessströme. Die 2,52″ HS-L Anschlusstechnik ermöglicht optimale Integration in Großanlagen-Rohrleitungssysteme.

Extreme Robustheit für Dauerbetrieb

Verstärkte Schwerlastkonstruktion

Die mit 1.289 g schwerste Konstruktion der Trigas-Serie ist speziell für extreme 24/7-Dauerbetriebsanforderungen entwickelt. Die verstärkte Edelstahl-Bauweise mit keramischen Hochleistungslagern gewährleistet wartungsfreien Langzeitbetrieb auch bei kontinuierlicher Maximalbelastung.

Extreme Betriebsbedingungen gemeistert

Der vollständige Temperaturbereich von -270°C bis 400°C erschließt Anwendungen von kryogenen Tieftemperatur-Prozessen bis zu extremen Hochtemperatur-Industrieanwendungen. Die drucklose Konstruktion eliminiert Druckbegrenzungen für spezielle Niederdruckanwendungen.

Spezialisierte Extremanwendungen

Petrochemische Hauptströme

In Großraffinerien und petrochemischen Komplexen ermöglicht der DM-40 HS-L Hauptstrom-Bilanzierung von Rohöl, Schweröl und Destillationsprodukten. Der große Freiquerschnitt minimiert Ablagerungsrisiken bei schweren Kohlenwasserstoffen.

Industrielle Bulk-Chemikalien

Für Produktion und Transport von Bulk-Chemikalien, Grundstoffen und Zwischenprodukten bietet der DM-40 HS-L optimale Durchflussbedingungen bei aggressiven und korrosiven Medien. Die Volledelstahl-Konstruktion bewährt sich bei härtesten chemischen Beanspruchungen.

Wasserwirtschaft Hauptleitungen

In kommunalen Wasserversorgungsnetzen und industriellen Kühlwasserkreisläufen gewährleistet der DM-40 HS-L präzise Hauptstrom-Bilanzierung bei minimalen Energieverlusten. Die Unempfindlichkeit gegen Schwebstoffe prädestiniert ihn für Rohwasseranwendungen.

Lebensmittel-Bulk-Verarbeitung

Für industrielle Großbrauereien, Zuckerfabriken und Stärkeverarbeitung optimiert der DM-40 HS-L Produktionseffizienz durch maximale Durchsatzkapazität. Die hygienische Edelstahlausführung erfüllt alle lebensmittelrechtlichen Extreme-Anforderungen.

Technische Spitzenleistung im Detail

Extreme Durchfluss-Performance

• Optimaler Arbeitsbereich: 151 bis 1.510 l/min (39,9 bis 398,9 GPM)
• Maximaler Messbereich: 17 bis 1.700 l/min (4,5 bis 449 GPM)
• Kalibrierfaktor: 28 Impulse/Liter
• Maximale Signalfrequenz: 800 Hz

Betriebsparameter für Extremanwendungen

• Betriebsdruck: Drucklos (spezielle Niederdruckanwendungen)
• Systemdruckverlust: 0,40 bar bei 70% Durchfluss
• Extreme Arbeitstemperatur: -270°C bis 400°C (-454°F bis 752°F)
• Referenzmedium: 1,3 mm²/s kinematische Viskosität

Extrem-Präzision

• Werkskalibrierung: ≤±0,03% vom Messwert
• Messwiederholgenauigkeit: ≤±0,05% vom Messwert
• Linearitätsabweichung: ≤±0,5% im Arbeitsbereich
• Linearisierte Genauigkeit: ≤±0,1% vom Messwert

Schwerlast-Konstruktion

Extreme Mechanik

• Gehäuse- und Rotorwerkstoff: Hochfester Edelstahl
• Lagertechnologie: Keramik-Extremlager mit Stahlkäfig
• Maximaler Freiquerschnitt: 59,7 mm
• Gesamtbaulänge: 154,5 mm
• Schwerlast-Gewicht: 1.289 Gramm

Extreme Anschlusstechnik

• Verbindungssystem: HS-L Extreme-Schlauchanschluss
• Maximaler Nenndurchmesser: 2,52″
• Vorfiltration: Empfohlene Maschenweite 50μ
• Extreme Einlaufberuhigung: 598 mm
• Extreme Auslaufberuhigung: 299 mm

Qualitätssicherung für Extremanwendungen

Vollständige Extreme-Anwendungs-Begleitung:

• Spezifikationsdatenblätter (PDF): Detaillierte Extremanwendungs-Auslegung
• Extreme-Montage-Anleitung (PDF): Schwerlast-Installationsrichtlinien

Trigas Extreme-Engineering-Expertise

Der DM-40 HS-L Turbinen Durchflussmesser repräsentiert das Höchstmaß deutscher Precision-Engineering für industrielle Extremanwendungen. Jede Einheit wird nach härtesten Qualitätsstandards für Extreme-Einsätze gefertigt und geprüft.

Die Kombination aus maximaler Durchflusskapazität, extremer Robustheit und kompromissloser Messgenauigkeit macht den DM-40 HS-L zur ultimativen Lösung für industrielle Prozesse mit extremsten Anforderungen an Verfügbarkeit, Genauigkeit und Langzeitstabilität.

Extreme-Engineering für Sonderprojekte

Nutzen Sie unsere 20-jährige Extreme-Anwendungs-Erfahrung für Ihr Sonderprojekt. Unsere Extreme-Engineering-Spezialisten entwickeln maßgeschneiderte Extremlösungen für einzigartige Industrieanwendungen.

Unsere Extreme-Kompetenz umfasst:

• Sonder-Rohrleitungssystem-Integration
• Extreme-Prozessoptimierung
• Redundante Extreme-Messstellenkonzepte
• Vor-Ort-Extreme-Kalibrierservice
• 24/7-Extreme-Support

Extreme Durchflussmessung jetzt realisieren

Setzen Sie auf die Spitzenklasse der Trigas Turbinen Durchflussmesser Technologie. Unsere Extreme-Engineering-Experten entwickeln die ultimative Lösung für Ihre extremsten Messanforderungen.
