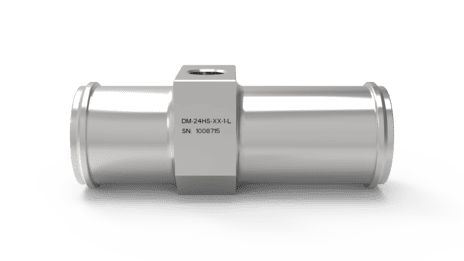

Trigas DM-24 HS-L Turbinen Durchflussmesser

Hochleistungs-Durchflussmessung für industrielle Großanlagen

Der Trigas DM-24 HS-L Turbinen Durchflussmesser definiert neue Standards in der industriellen Hochvolumen-Flüssigkeitsmessung. Mit einem beeindruckenden erweiterten Messbereich von 6 bis 820 l/min und der bewährten Trigas-Präzision von ≤±0,03% Kalibrationsgenauigkeit ist er die optimale Lösung für anspruchsvolle Großanlagen und Hochdurchsatz-Prozesse.

Engineered für maximale Durchflusskapazität

Überlegene Hochvolumen-Messtechnik

Der DM-24 HS-L erweitert die Trigas Turbinen Durchflussmesser Familie um eine Hochleistungsvariante für industrielle Großanwendungen. Der lineare Messbereich von 57 bis 700 l/min deckt typische Produktionsanforderungen ab, während der erweiterte Bereich bis 820 l/min auch extreme Betriebszustände präzise erfasst.

Blitzschnelle Prozessreaktion

Die ultraschnelle Reaktionszeit von unter 3 Millisekunden ermöglicht Echtzeitregelung auch bei rapiden Durchflussänderungen in dynamischen Industrieprozessen. Diese Performance macht den DM-24 HS-L unverzichtbar für moderne Automatisierungssysteme mit höchsten Anforderungen an Regelgeschwindigkeit.

Robuste Großanlagen-Konstruktion

Verstärkte Hochdruck-Auslegung

Die für Betriebsdrücke bis 250 bar ausgelegte Konstruktion bewältigt auch anspruchsvollste Hochdruckanwendungen zuverlässig. Der optimierte Druckverlust von nur 0,89 bar bei 70% linearem Durchfluss minimiert Energieverluste in großvolumigen Anlagen.

Extreme Temperaturbeständigkeit

Der Betriebstemperaturbereich von -270°C bis 400°C eröffnet Anwendungsmöglichkeiten von kryogenen Prozessen bis hin zu Hochtemperatur-Industrieanwendungen. Die Volledelstahl-Konstruktion mit keramischen Präzisionslagern gewährleistet dabei konstante Messgenauigkeit.

Spezialisierte Industrieanwendungen

Chemische Verfahrenstechnik

In chemischen Produktionsanlagen ermöglicht der größere Innendurchmesser von 33,4 mm die Messung hochviskoser Medien und Suspensionen. Die korrosionsbeständige Edelstahlkonstruktion bewährt sich bei aggressiven Chemikalien und Lösungsmitteln.

Energie- und Kraftwerkstechnik

Für Kühlkreisläufe, Speisewassersysteme und Kondensatrückführung in Kraftwerken bietet der DM-24 HS-L die erforderliche Zuverlässigkeit bei kontinuierlicher Hochlastbetrieb. Die Unempfindlichkeit gegen Vibrationen prädestiniert ihn für den Einsatz in maschinenbaulich anspruchsvollen Umgebungen.

Großanlagen der Lebensmittelindustrie

In Brauereien, Molkereien und Großküchen gewährleistet der DM-24 HS-L präzise Dosierung und Mengenkontrolle bei hohen Durchsätzen. Die hygienegerechte Edelstahlausführung erfüllt alle lebensmittelrechtlichen Anforderungen.

Detaillierte Leistungsmerkmale

Durchfluss-Charakteristik

• Linearer Arbeitsbereich: 57 bis 700 l/min (15,1 bis 185 GPM)
• Maximaler Messbereich: 6 bis 820 l/min (1,6 bis 217 GPM)
• K-Faktor: 110 Impulse/Liter
• Maximale Signalfrequenz: 1.500 Hz

Betriebsparameter

• Maximaler Arbeitsdruck: 250 bar
• Systemdruckverlust: 0,89 bar bei 70% Lineardurchfluss
• Einsatztemperatur: -270°C bis 400°C (-454°F bis 752°F)
• Referenzviskosität: 1,3 mm²/s

Präzisionsdaten

• Werkskalibrierung: ≤±0,03% vom Messwert
• Reproduzierbarkeit: ≤±0,05% vom Messwert
• Linearitätsabweichung: ≤±0,5% im linearen Bereich
• Linearität mit Korrektur: ≤±0,1% vom Messwert

Mechanische Spezifikationen

Konstruktionsdetails

• Gehäuse- und Rotormaterial: Hochwertiger Edelstahl
• Lagersystem: Keramik-Kugellager mit Stahlkäfig
• Durchgangsbohrung: 33,4 mm
• Bauform-Länge: 116,6 mm
• Betriebsgewicht: 470 Gramm

Anschlusstechnik

• Verbindungstyp: HS-L Hochleistungs-Schlauchanschluss
• Nennweite: 1,50″
• Filtration: Empfohlene Vorfiltration 50μ
• Beruhigungsstrecke Eingang: 344 mm
• Beruhigungsstrecke Ausgang: 172 mm

Dokumentation und Zertifizierung

Vollständige technische Begleitung:

• Datenblätter (PDF): Komplette Spezifikation und Dimensionierung
• Installationshandbuch (PDF): Fachgerechte Montage und Inbetriebnahme

Trigas Qualitätsgarantie

Der DM-24 HS-L Turbinen Durchflussmesser verkörpert deutsche Präzisionsmechanik in Perfektion. Jedes Gerät durchläuft strenge Qualitätskontrollen und Werksprüfungen, um die außergewöhnliche Langzeitstabilität und Messgenauigkeit zu gewährleisten, die Trigas zum Marktführer in der industriellen Durchflussmessung macht.

Die Kombination aus bewährter Turbinentechnologie, modernster Signalverarbeitung und robuster Edelstahlkonstruktion garantiert jahrelangen wartungsarmen Betrieb auch unter härtesten Industriebedingungen.
