PTFE Inline-Durchflussmesser Aalborg Modell F für hochreine Anwendungen

PTFE Inline-Durchflussmesser Aalborg F für hochreine Anwendungen

Produktbeschreibung

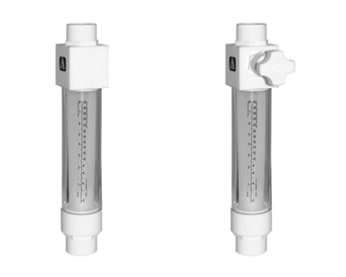

Die PTFE Inline-Durchflussmesser des Aalborg Modell F sind vollständig aus PTFE, PFA und PCTFE gefertigt, was sie ideal für Hochreinheitsanwendungen oder den Einsatz mit korrosiven Flüssigkeiten macht. Sie können mit einem Standardventil zur Durchflussüberwachung oder ohne Ventil zur reinen Durchflussbeobachtung eingesetzt werden. Diese Variable-Area-Durchflussmesser (Rotameter) wurden einzeln im Massenspektrometer-Leckdetektor getestet und für eine Leckdichtheit von 1 × 10⁻⁷ sc Helium oder besser zertifiziert.

Technische Eigenschaften

Leistungsmerkmale

  • Skalen von 0 bis 10 Markierungen
  • Standardgenauigkeit: ±5% vom Endwert
  • Maximaler Betriebsdruck: 100 PSIG (6,7 bar)
  • Maximale Betriebstemperatur: 250°F (121°C)
  • Leckdichtheit: Individuell auf Leckage getestet und zertifiziert gemäß 1 × 10⁻⁷ SCC Helium-Bewertung oder besser

Materialspezifikationen

  • Durchflussrohre: PFA
  • Schwimmer: PTFE
  • Rohrschutz: Polycarbonat
  • Gehäuse: PTFE
  • Endanschlüsse: PCTFE Führungsstäbe
  • Anschlüsse: Je nach gewähltem Modell von 1/4 Zoll FNPT bis 3/4 Zoll FNPT

Anwendungsbereiche

Ideale Einsatzszenarien

Chemische Industrie

  • Messung korrosiver Säuren und Laugen
  • Überwachung von Chlor- und fluorhaltigen Verbindungen
  • Dosierung aggressiver Chemikalien

Hochreine Prozesse

  • Halbleiterherstellung
  • Pharmazeutische Produktion
  • Biotechnologie
  • Reinstwassersysteme

Labortechnik

  • Analytische Instrumente
  • Forschungsanwendungen
  • Qualitätskontrolle

Funktionsprinzip

Die Aalborg F Modell PTFE Inline-Durchflussmesser arbeiten nach dem bewährten Schwebekörperprinzip. Der Durchfluss wird durch die Position eines PTFE-Schwimmers in einem konischen PFA-Rohr angezeigt. Mit steigendem Durchfluss bewegt sich der Schwimmer nach oben und zeigt auf einer kalibrierten Skala den entsprechenden Durchflusswert an.

Vorteile

Chemische Beständigkeit

  • Vollständig inerte Materialien im Medienkontakt
  • Keine Kontamination des Prozessmediums
  • Hohe Lebensdauer auch bei aggressivsten Chemikalien

Betriebssicherheit

  • Individuelle Helium-Leckageprüfung jedes Geräts
  • Transparenter Schutzmantel für visuelle Kontrolle
  • Zuverlässige Durchflussmessung auch bei schwankenden Prozessbedingungen

Vielseitigkeit

  • Optional mit oder ohne integriertes Durchflussventil
  • Verschiedene Anschlussgrößen verfügbar
  • Einfache Installation in bestehende Prozessleitungen

Ausführungsoptionen

Ventilkonfigurationen

  • Mit Regelventil: Ideal für präzise Durchflussregelung
  • Ohne Ventil: Perfekt für reine Überwachungsanwendungen

Anschlussgrößen

  • 1/4" FNPT
  • 3/8" FNPT
  • 1/2" FNPT
  • 3/4" FNPT

Zertifizierung und Qualitätssicherung

Jeder Aalborg F Modell PTFE Inline-Durchflussmesser durchläuft strenge Qualitätskontrollen, einschließlich individueller Helium-Leckageprüfung, um höchste Dichtheit und Prozesssicherheit zu gewährleisten.

Optimieren Sie Ihre Prozesse mit höchster chemischer Beständigkeit!

Verbessern Sie die Zuverlässigkeit und Sicherheit Ihrer korrosiven oder hochreinen Flüssigkeitsmessungen mit dem PTFE Inline-Durchflussmesser Aalborg Modell F. Unsere Experten beraten Sie gerne bei der Auswahl der optimalen Konfiguration für Ihre spezifischen Anforderungen.

Durchflussmesser mit Regulierventil: Umfassender Überblick

Durchflussmesser mit Regulierventil sind spezialisierte Messgeräte, die mit einem integrierten Ventil zur Kontrolle und Einstellung der Durchflussrate ausgestattet sind. Diese Art von Durchflussmessern nutzt das Ventil, um den Fluss des Mediums mit einer bestimmten Geschwindigkeit zu gewährleisten. Die Verstellbarkeit des Ventils ermöglicht es, die Durchflussrate auf dem gewünschten Niveau zu halten.

Haupteigenschaften von Durchflussmessern mit Regulierventil

  • Integrierte Kontrollfunktion: Messung und Regelung in einem Gerät
  • Einstellbare Durchflussraten: Flexible Anpassung an Prozessanforderungen
  • Robuste Konstruktion: Für industrielle Anwendungen geeignet
  • Einfache Handhabung: Problemlose Installation und Bedienung

Industrielle Anwendungsbereiche

Durchflussmesser mit Regulierventil spielen eine entscheidende Rolle in der Prozesskontrolle und finden in zahlreichen industriellen Anwendungen Einsatz. Sie werden wegen ihres einfachen Aufbaus und ihrer Benutzerfreundlichkeit geschätzt, obwohl sie bei der Genauigkeit und Durchflusskontrolle gewisse Einschränkungen aufweisen können.

Typische Einsatzgebiete:

  • Chemische Verfahrenstechnik
  • Wasseraufbereitung
  • Pharmazeutische Produktion
  • Lebensmittel- und Getränkeindustrie
  • Kraftwerke und Energieerzeugung
  • Öl- und Gasindustrie

Vorteile und Einschränkungen Vorteile:

- Einfache Bauweise

- Kosteneffiziente Lösung

- Wartungsarm

- Leichte Bedienung

Auswahlkriterien für Ihr Projekt

Bei der Auswahl des richtigen Durchflussmessers mit Regulierventil sollten folgende Faktoren berücksichtigt werden:

  1. Medientyp: Wasser, Luft oder andere Flüssigkeiten/Gase
  2. Durchflussrate: Minimaler und maximaler erwarteter Durchfluss
  3. Betriebsbedingungen: Druck, Temperatur und Umgebung
  4. Materialkompatibilität: Korrosionsbeständigkeit und chemische Verträglichkeit
  5. Genauigkeitsanforderungen: Toleranzen im Prozess

Optimieren Sie Ihre Prozesse mit unseren Durchflussmessern

Unsere hochwertigen Durchflussmesser mit Regulierventil bieten Ihnen die perfekte Kombination aus zuverlässiger Messung und präziser Kontrolle für Ihre industriellen Anwendungen.

Jetzt Beratung anfordern

Kontaktieren Sie unser Expertenteam noch heute für eine individuelle Beratung zu Durchflussmessern mit Regulierventil. Wir helfen Ihnen, die optimale Lösung für Ihre spezifischen Anforderungen zu finden.
