PTFE-PFA Durchflussmesser Aalborg Modell L für aggressive Flüssigkeiten

PTFE-PFA Durchflussmesser Aalborg Modell L für aggressive Medien

Allgemeine Beschreibung

Diese robusten PTFE-PFA Durchflussmesser der Aalborg Modell L-Serie kombinieren die grundlegenden Prinzipien der konventionellen Rotameter-Durchflusstechnologie und bieten präzise Lösungen für hochkorrosive oder ultrareine Flüssigkeiten im niedrigen bis mittleren Durchflussbereich. Die Modell L Messgeräte werden aus inerten Materialien wie PFA, PTFE und PCTFE gefertigt und verfügen über ein spezielles Design, das die Beständigkeit und Langlebigkeit chemisch inerter Nassteile vereint.

Die Durchflussmesser sind außerdem widerstandsfähig gegen externe aggressive Stoffe, und jeder Durchflussmesser ist mit einem Schutzschild ausgestattet, der dem Personal zusätzliche Sicherheit bietet.

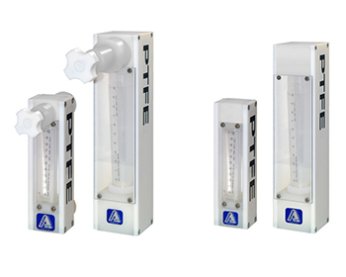

Diese Schwebekörper-Durchflussmesser (Rotameter) sind mit oder ohne integrierten Nadelventilen erhältlich und können mittels Befestigungsmuttern an Kontrollpaneelen montiert werden.

Funktionsprinzip

Innovative Messtechnik

Die Messelemente der PTFE-PFA Durchflussmesser bestehen aus einem zylindrischen Schwimmer, der sich frei in einem konischen Durchflussrohr bewegt. Das halbtransparente PFA-Durchflussrohr wird vertikal zur Flüssigkeitsströmung ausgerichtet.

Wenn eine Strömung auftritt, wird der Schwimmer in das Durchflussrohr geschoben. Der Bereich zwischen dem Schwimmer und dem Innendurchmesser des Durchflussrohrs vergrößert sich mit zunehmendem Durchfluss, wodurch der Druckabfall, der den Schwimmer nach oben hebt, abnimmt, bis ein Gleichgewicht zwischen dem Gewicht des Schwimmers und der Auftriebskraft erreicht ist.

Am Gleichgewichtspunkt zeigt die Oberkante des Schwimmers auf einer kalibrierten Skala am Durchflussrohr den entsprechenden Durchflusswert an.

Technische Spezifikationen

Leistungsmerkmale

  • Skalen von 0 bis 10 Markierungen
  • Standardgenauigkeit: ±5% vom Endwert
  • Maximaler Betriebsdruck: 100 PSIG (6,7 bar)
  • Maximale Betriebstemperatur: 250°F (121°C)
  • Leckageintegrität: Individuell auf Leckage getestet und zertifiziert gemäß 1 × 10⁻⁷ SCC Helium-Bewertung

Materialbeschaffenheit

  • Durchflussrohre: PTFE, PFA
  • Schwimmer: PTFE
  • Frontschutz: Polycarbonat
  • Gehäuse: PTFE
  • Anschlüsse: Je nach gewähltem Modell von 1/4 Zoll FNPT bis 3/4 Zoll FNPT

Anwendungsbereiche

Ideale Einsatzgebiete

  • Chemische Prozessindustrie
  • Halbleiterfertigung
  • Pharmazeutische Produktion
  • Laboranwendungen
  • Wasseraufbereitung

Medienkompatibilität

  • Hochaggressive Säuren und Laugen
  • Chlor- und fluorhaltige Verbindungen
  • Ultrareine Prozessflüssigkeiten
  • Lösungsmittel und organische Verbindungen

Vorteile

Chemische Beständigkeit

  • Vollständig inerte Materialien im Medienkontakt
  • Keine Kontamination der Prozessflüssigkeit
  • Langlebig auch bei aggressivsten Chemikalien

Betriebssicherheit

  • Sicherheitsschild zum Schutz des Bedienpersonals
  • Zuverlässige Messwerte auch bei schwankenden Prozessbedingungen
  • Individuelle Dichtheitsüberprüfung jedes Geräts

Flexibilität

  • Mit oder ohne integriertes Nadelventil erhältlich
  • Einfache Panelmontage möglich
  • Verschiedene Anschlussgrößen verfügbar

Optimieren Sie Ihre korrosive Durchflussmessung!

Verbessern Sie die Sicherheit und Zuverlässigkeit Ihrer Prozesse mit dem chemisch beständigen PTFE-PFA Durchflussmesser Aalborg Modell L. Kontaktieren Sie unser Expertenteam für eine persönliche Beratung zur optimalen Lösung für Ihre spezifischen Anwendungsanforderungen.

Durchflussmesser mit Regulierventil: Umfassender Überblick

Durchflussmesser mit Regulierventil sind spezialisierte Messgeräte, die mit einem integrierten Ventil zur Kontrolle und Einstellung der Durchflussrate ausgestattet sind. Diese Art von Durchflussmessern nutzt das Ventil, um den Fluss des Mediums mit einer bestimmten Geschwindigkeit zu gewährleisten. Die Verstellbarkeit des Ventils ermöglicht es, die Durchflussrate auf dem gewünschten Niveau zu halten.

Haupteigenschaften von Durchflussmessern mit Regulierventil

  • Integrierte Kontrollfunktion: Messung und Regelung in einem Gerät
  • Einstellbare Durchflussraten: Flexible Anpassung an Prozessanforderungen
  • Robuste Konstruktion: Für industrielle Anwendungen geeignet
  • Einfache Handhabung: Problemlose Installation und Bedienung

Industrielle Anwendungsbereiche

Durchflussmesser mit Regulierventil spielen eine entscheidende Rolle in der Prozesskontrolle und finden in zahlreichen industriellen Anwendungen Einsatz. Sie werden wegen ihres einfachen Aufbaus und ihrer Benutzerfreundlichkeit geschätzt, obwohl sie bei der Genauigkeit und Durchflusskontrolle gewisse Einschränkungen aufweisen können.

Typische Einsatzgebiete:

  • Chemische Verfahrenstechnik
  • Wasseraufbereitung
  • Pharmazeutische Produktion
  • Lebensmittel- und Getränkeindustrie
  • Kraftwerke und Energieerzeugung
  • Öl- und Gasindustrie

Vorteile und Einschränkungen Vorteile:

- Einfache Bauweise

- Kosteneffiziente Lösung

- Wartungsarm

- Leichte Bedienung

Auswahlkriterien für Ihr Projekt

Bei der Auswahl des richtigen Durchflussmessers mit Regulierventil sollten folgende Faktoren berücksichtigt werden:

  1. Medientyp: Wasser, Luft oder andere Flüssigkeiten/Gase
  2. Durchflussrate: Minimaler und maximaler erwarteter Durchfluss
  3. Betriebsbedingungen: Druck, Temperatur und Umgebung
  4. Materialkompatibilität: Korrosionsbeständigkeit und chemische Verträglichkeit
  5. Genauigkeitsanforderungen: Toleranzen im Prozess

Optimieren Sie Ihre Prozesse mit unseren Durchflussmessern

Unsere hochwertigen Durchflussmesser mit Regulierventil bieten Ihnen die perfekte Kombination aus zuverlässiger Messung und präziser Kontrolle für Ihre industriellen Anwendungen.

Jetzt Beratung anfordern

Kontaktieren Sie unser Expertenteam noch heute für eine individuelle Beratung zu Durchflussmessern mit Regulierventil. Wir helfen Ihnen, die optimale Lösung für Ihre spezifischen Anforderungen zu finden.
