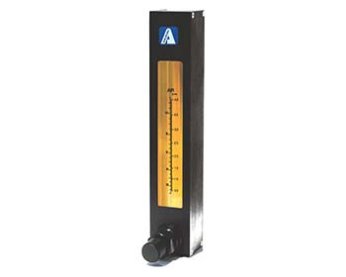

PTFE Durchflussmesser für Mittelbereich Aalborg Modell V für präzise Messungen
Produktbeschreibung
Diese robusten PTFE-Schwebekörper-Durchflussmesser der Aalborg V-Serie integrieren die traditionelle Rotameter-Glastechnologie und bieten genaue und wirtschaftliche Lösungen für Durchflussmessungen im mittleren Messbereich. Die V-Messgeräte sind mit einzigartigen drehbaren Skalen ausgestattet, die duale Luft-Wasser-Direktanzeigen mit Markierungen für SCFM und SLPM (Luft) sowie GPM und LPM (Wasser) bieten.
Designmerkmale
- Robuste, kompakte Konstruktion
- Drehbare Direktanzeigeskala für Luft und Wasser
- Skalierungen sowohl im metrischen als auch im angloamerikanischen System
- Verfügbar in vertikaler Inline- oder Paneelmontage-Version
- Durchflussbereiche von 3 bis 4 LPM Wasser und 100 bis 625 SLPM Luft
Technische Spezifikationen
Leistungsmerkmale
- Skalen: Drehbare Direktanzeige für Luft (SCFM-SLPM) und Wasser (GPM-LPM); Skalenlänge 127 mm (nominal)
- Standardgenauigkeit: ±5% vom Endwert
- Maximaler Betriebsdruck: 100 PSIG (6,7 Bar)
- Maximale Betriebstemperatur: 150°F (65°C)
- Leckdichtheit: 1×10⁻⁷ SCCS Helium oder besser; individuell auf Dichtheit geprüft und zertifiziert
Materialspezifikationen
- Durchflussrohre: Dickwandiges, präzisionsgeformtes Borosilikatglas
- Schwimmer: PTFE
- Rohrschutz: Polycarbonat
- Benetzte Teile: PTFE und PCTFE
- Dichtungen: PTFE
- Anschlüsse: 3/8 Zoll NPT Innengewinde, seriell oder horizontal auf der Rückseite
Anwendungsbereiche
Wasseranwendungen
Laborsysteme
- Analytische Instrumente
- Kühlwasserkreisläufe
- Wasseraufbereitungssysteme
Industrielle Wasserverwendung
- Prozesswasserüberwachung
- Filtrationsanlagen
- Dosiersysteme
Luftanwendungen
Prozessluftüberwachung
- Pneumatische Steuerungssysteme
- Belüftungsanlagen
- Druckluftverteilung
Spezialanwendungen
- Gasversorgungssysteme
- Inertgassteuerung
- Reinraumanwendungen
Funktionsprinzip
Die Aalborg V PTFE-Durchflussmesser für den Mittelbereich arbeiten nach dem bewährten Schwebekörperprinzip. Der Durchfluss wird durch die Position eines PTFE-Schwimmers in einem konischen Borosilikatglasrohr angezeigt. Mit steigendem Durchfluss bewegt sich der Schwimmer nach oben und zeigt auf der kalibrierten, drehbaren Skala den entsprechenden Durchflusswert an.
Vorteile
Vielseitige Anzeige
- Einzigartige drehbare Skala für schnelles Umschalten zwischen Medien
- Dual-Skala für Wasser- und Luftanwendungen
- Metrische und imperiale Einheiten auf derselben Skala
Chemische Beständigkeit
- PTFE-Schwimmer und benetzte Teile für hohe Chemikalienbeständigkeit
- Ideal für leicht korrosive Medien
- Langlebige Konstruktion für industrielle Umgebungen
Einfache Handhabung und Installation
- Kompaktes Design für einfache Integration
- Flexible Montagemöglichkeiten (Inline oder Panel)
- Transparentes Schutzrohr für visuelle Kontrolle
Montageoptionen
Inline-Montage
- Vertikale Installation direkt in die Prozessleitung
- Minimaler Platzbedarf
- Einfache Integration in bestehende Systeme
Paneelmontage
- Für zentrale Überwachungstafeln
- Ergonomische Ablesung
- Professionelles Erscheinungsbild in Kontrollpaneelen
Zertifizierung und Qualitätssicherung
Jeder Aalborg V PTFE-Durchflussmesser für den Mittelbereich wird individuell auf Helium-Leckdichtheit getestet, um höchste Prozesssicherheit und Messgenauigkeit zu gewährleisten.
Steigern Sie die Präzision Ihrer Prozessüberwachung!
Verbessern Sie die Kontrolle Ihrer Wasser- und Luftsysteme mit dem zuverlässigen PTFE-Durchflussmesser für den Mittelbereich Aalborg Modell V. Kontaktieren Sie unsere Spezialisten für eine maßgeschneiderte Beratung zur optimalen Konfiguration für Ihre spezifischen Anforderungen.
Durchflussmesser mit Regulierventil: Umfassender Überblick
Durchflussmesser mit Regulierventil sind spezialisierte Messgeräte, die mit einem integrierten Ventil zur Kontrolle und Einstellung der Durchflussrate ausgestattet sind. Diese Art von Durchflussmessern nutzt das Ventil, um den Fluss des Mediums mit einer bestimmten Geschwindigkeit zu gewährleisten. Die Verstellbarkeit des Ventils ermöglicht es, die Durchflussrate auf dem gewünschten Niveau zu halten.
Haupteigenschaften von Durchflussmessern mit Regulierventil
- Integrierte Kontrollfunktion: Messung und Regelung in einem Gerät
- Einstellbare Durchflussraten: Flexible Anpassung an Prozessanforderungen
- Robuste Konstruktion: Für industrielle Anwendungen geeignet
- Einfache Handhabung: Problemlose Installation und Bedienung
Industrielle Anwendungsbereiche
Durchflussmesser mit Regulierventil spielen eine entscheidende Rolle in der Prozesskontrolle und finden in zahlreichen industriellen Anwendungen Einsatz. Sie werden wegen ihres einfachen Aufbaus und ihrer Benutzerfreundlichkeit geschätzt, obwohl sie bei der Genauigkeit und Durchflusskontrolle gewisse Einschränkungen aufweisen können.
Typische Einsatzgebiete:
- Chemische Verfahrenstechnik
- Wasseraufbereitung
- Pharmazeutische Produktion
- Lebensmittel- und Getränkeindustrie
- Kraftwerke und Energieerzeugung
- Öl- und Gasindustrie
Vorteile und Einschränkungen Vorteile:
- Einfache Bauweise
- Kosteneffiziente Lösung
- Wartungsarm
- Leichte Bedienung
Auswahlkriterien für Ihr Projekt
Bei der Auswahl des richtigen Durchflussmessers mit Regulierventil sollten folgende Faktoren berücksichtigt werden:
- Medientyp: Wasser, Luft oder andere Flüssigkeiten/Gase
- Durchflussrate: Minimaler und maximaler erwarteter Durchfluss
- Betriebsbedingungen: Druck, Temperatur und Umgebung
- Materialkompatibilität: Korrosionsbeständigkeit und chemische Verträglichkeit
- Genauigkeitsanforderungen: Toleranzen im Prozess
Optimieren Sie Ihre Prozesse mit unseren Durchflussmessern
Unsere hochwertigen Durchflussmesser mit Regulierventil bieten Ihnen die perfekte Kombination aus zuverlässiger Messung und präziser Kontrolle für Ihre industriellen Anwendungen.
Jetzt Beratung anfordern
Kontaktieren Sie unser Expertenteam noch heute für eine individuelle Beratung zu Durchflussmessern mit Regulierventil. Wir helfen Ihnen, die optimale Lösung für Ihre spezifischen Anforderungen zu finden.
-
