Aalborg Px Mehrfach Durchflussmesser Rotameter für präzise Mehrkanal-Messungen

Überblick über den Mehrfach Durchflussmesser Rotameter

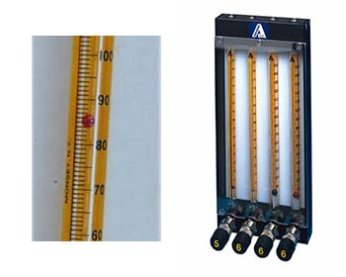

Die Aalborg Px Modellreihe der Mehrfach Durchflussmesser Rotameter bietet die Bequemlichkeit und Einfachheit von 2-, 3-, 4-, 5- und 6-Röhren-Messgeräten, während sie die einzigartigen Konstruktionsmerkmale beibehält, die mit Einzelröhren-Einheiten (wie unserem P-Modell) verbunden sind. Mit Durchflussröhren von 65 mm oder 150 mm Länge steht eine große Auswahl an Mehrröhren-Messgeräten zur Verfügung.

Anwendungen des Mehrkanal-Durchflussmessers

Ideale Einsatzbereiche

Die Px-Messgeräte eignen sich ideal für Anwendungen, bei denen verschiedene Gas- oder Flüssigkeitsströme in separaten Kanälen gemessen oder zusammengeführt werden sollen. Diese Vielseitigkeit macht sie zu einer ausgezeichneten Wahl für komplexe Messanforderungen in:

• Laboratorien mit mehreren Gasleitungen
• Industriellen Prozessen mit paralleler Flüssigkeitsüberwachung
• Forschungseinrichtungen mit simultanen Durchflussanforderungen

Vollständig montierte Messeinheiten

Die komplett montierten Durchflussmesser werden mit standardmäßigen Montageanschlüssen in verschiedenen Materialausführungen geliefert, inklusive:

• Seitenplatten
• Dicker Schutzfrontabdeckung
• Rückplatte
• Optionalen internen Steuerventilen
• Durchflussröhren, die aus unseren Durchflusskapazitätstabellen ausgewählt werden können

Die Panelmontage-Ausführung kann mit einem optionalen Acrylstativ für die Tischmontage umgerüstet werden. Das Stativ verfügt über eine integrierte Wasserwaage und Nivellierschrauben für eine präzise Ausrichtung.

Skalierungsoptionen für maximale Flexibilität

Direktablesung für spezifische Anwendungen

Die Skalen für Direktablesung zeigen Durchflussraten von Flüssigkeiten und Gasen in technischen Einheiten wie [ml/min], Standard-Kubikfuß/Stunde [scfh] und ähnliches an. Diese Skalen sind speziell für bestimmte Gase oder Flüssigkeiten bei festgelegtem Druck und konstanter Temperatur konzipiert und gelten nur für die angegebenen Durchflusseinheiten.

Die Eignung von Direktablesungsskalen sollte im Hinblick auf die daraus resultierenden Anwendungsbeschränkungen bewertet werden. Im Allgemeinen eignen sich Direktablesungsskalen am besten für OEM-Anwendungen.

Universelle Millimeter-Skalen für vielseitige Einsatzmöglichkeiten

Die Millimeter-Skalen zeigen die vertikale Position des kugelförmigen Schwimmers im Messrohr bei steigendem oder sinkendem Durchfluss an. Um die Schwimmer-Referenzwerte mit tatsächlichen volumetrischen Durchflussraten zu korrelieren, müssen die mitgelieferten Durchflusstabellen oder -diagramme verwendet werden.

Der Vorteil universeller Skalen liegt in der Möglichkeit, einen bestimmten Durchflussmesser für verschiedene Fluide unter unterschiedlichen Druck- und Temperaturbedingungen einzusetzen – eine Eigenschaft, die besonders in Laboranwendungen bevorzugt wird.

Integrierte Ventiltechnologie für präzise Steuerung

Vielseitige Ventilanordnungen

Die Messgeräte können mit eingebauten Nadelventilen (CV™), "nicht steigenden" Hochpräzisions-Messventilen (MFV™) oder ohne Ventile geliefert werden.

Im Allgemeinen wird bei der Gasmessung empfohlen, Ventile für Flüssigkeiten an den Eingängen (unten) zu platzieren. Ventile können entweder an den Ausgängen (oben) oder an den Eingängen platziert werden. Für Vakuumanwendungen sollten Ventile an den Ausgängen montiert werden. Sofern bei der Bestellung nicht anders angegeben, werden die Messgeräte mit an den Eingängen montierten Ventilen geliefert.

Hinweis: Eingebaute Ventile werden immer am gegenüberliegenden Ende des Manifoldblocks angebracht. Wenn also ein Messgerät am Ausgang an ein Manifold angeschlossen ist, werden Ventile an den Eingängen installiert; wenn ein Messgerät am Eingang mit einem Manifold verbunden ist, werden Ventile an den Ausgängen installiert.

Technische Spezifikationen des Mehrfach Durchflussmessers

Leistungsparameter

• Standardgenauigkeit: ±2% FS (MM-Skalen - ausgenommen 032/042 Durchflussröhren); ±5% FS (Direktleseskalen und 032/042 Durchflussröhren)
• Kalibrierte Genauigkeit: ±1% FS
• Wiederholbarkeit: ±0,25% FS
• Nutzbarer Durchflussbereich: Mindestens 10:1 mit einzelnem Schwimmer und besser als 20:1 mit der Kombination von zwei als Messgerät montierten Schwimmern
• Maximaler Betriebsdruck: 200 psig (13,8 bar)
• Maximale Betriebstemperatur: 250°F (121°C)

Hochwertige Materialkonstruktion für Langlebigkeit

Langlebige und präzise Materialien

• Durchflussröhren: Dickwandiges Borosilikatglas
• Schwimmer: Glas, Saphir, 316 Edelstahl, Karboloy und Tantal
• Seitenplatten: Aluminium, schwarz eloxiert
• Frontabdeckung: 1/8 Zoll dickes transparentes Polykarbonat
• Rückplatte: 1/8 Zoll dickes weißes Acryl
• O-Ringe und Dichtungen: Buna-N O-Ringe standardmäßig in Aluminiummodellen; Viton® O-Ringe standardmäßig in Edelstahlmodellen; optionale Viton®, PTFE/Kalrez®, EPR
• Anschlüsse: 1/8 Zoll NPT Innengewinde für Ein- und Auslass; optionale 1/4 Zoll FNPT, Schlauch- und Klemmverschraubungen verfügbar

Viton® und Kalrez® sind eingetragene Warenzeichen von DuPont Dow Elastomers.
