Aalborg T Modell PTFE Durchflussmesser Präzision für niedrige Durchflussraten

Präzisionsmessung mit dem Aalborg PTFE Durchflussmesser

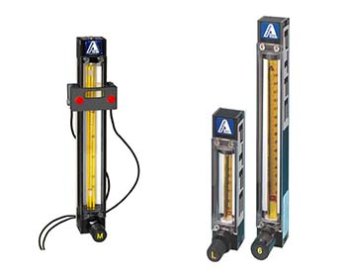

Der Aalborg T Modell PTFE Durchflussmesser Präzision ist ein hochpräzises Gerät für niedrige Durchflussraten, das die Einfachheit, Vielseitigkeit und Wirtschaftlichkeit des klassischen Schwebekörper-Durchflussmessers in sich vereint. Dieses Spezialgerät wurde entwickelt für anspruchsvolle Anwendungen in der analytischen Messtechnik.

Anwendungsbereiche des PTFE Durchflussmessers

Spezialisierte Laboranwendungen

Besonders konzipiert für:

• Überwachung von Trägergasen in der Chromatographie
• Anzeige und Kontrolle von Gasen in Produktionsreihen
• Flüssigkeits- und Gasanalysen in Laboren und Pilotanlagen
• Durchfluss- und Füllstandsanzeigen in präzisen Umgebungen

CV™ Ventil mit 150 mm Messeinheit

Die komplett montierten Durchflussmesser werden mit standardmäßigen Montageanschlüssen in verschiedenen Materialausführungen, Seitenplatten, dicker Schutzfrontblende, Rückplatte, horizontal angeschlossenem Energieregelventil und Durchflussröhren aus den Durchflusskapazitätstabellen geliefert.

Die Ausführung für Wandmontage kann mit einem horizontal angeschlossenen Acryl-Stativ für die Tischmontage umgerüstet werden, komplett mit Wasserwaage und Nivellierschrauben für präzise Ausrichtung.

Skalierungsoptionen für vielfältige Anforderungen

Direktablesung für spezifische Anwendungen

Die Skalen für Direktablesung zeigen Durchflussraten von Flüssigkeiten und Gasen in technischen Einheiten wie [ml/min] oder Standard-Kubikfuß/Stunde [scfh] an. Diese Skalen sind speziell für bestimmte Gase oder Flüssigkeiten bei festgelegtem Druck und konstanter Temperatur konzipiert und gelten nur für die angegebenen Durchflusseinheiten.

Die Leistungsmerkmale von Direktablesungsskalen sollten im Hinblick auf die daraus resultierenden Anwendungsbeschränkungen bewertet werden. Im Allgemeinen eignen sich Direktablesungsskalen am besten für OEM-Anwendungen.

Universelle Millimeter-Skalen für flexible Einsatzmöglichkeiten

Die Millimeter-Abschnitte zeigen die Position des kugelförmigen Schwimmers im Messrohr bei steigendem oder sinkendem Durchfluss an. Um die Schwimmer-Referenzwerte mit tatsächlichen volumetrischen Durchflussraten zu multiplizieren, müssen kontinuierliche Verteilungstabellen oder -diagramme verwendet werden.

Der Vorteil universeller Skalen liegt in der Möglichkeit, einen bestimmten Durchflussmesser für verschiedene Fluide unter unterschiedlichen Druck- und Temperaturbedingungen einzusetzen – eine Eigenschaft, die besonders in Laboranwendungen bevorzugt wird.

Integrierte Ventiltechnologie für präzise Steuerung

Vielseitige Ventiloptionen

Die Messgeräte sind verfügbar mit:

• Nadelventilen (CV™)
• Hochpräzisions-Messventilen (HRT™) mit "nicht steigendem Schaft"
• Ventilfreien Optionen

Die höheren Kosten der HRT™-Ventile rechtfertigen sich besonders bei Anwendungen, die eine präzise Kontrolle und Dämpfung bei sehr niedrigen Durchflussraten erfordern.

Messgeräte mit Ventilen werden mit am Einlass installierten Ventileinsätzen bestellt. Für Vakuumanwendungen wird empfohlen, Messgeräte mit Ventilen am Auslass zu bestellen.

Technische Spezifikationen des PTFE Durchflussmessers

Leistungsparameter

• Standardgenauigkeit: ±2% FS (MM-Skalen - ausgenommen 032/042 Durchflussröhren); ±5% FS (Direktleseskalen und 032/042 Durchflussröhren)
• Kalibrierte Genauigkeit: ±1% FS
• Wiederholbarkeit: ±0,25% FS
• Nutzbarer Durchflussbereich: Mindestens 10:1 mit einzelnem Schwimmer
• Maximaler Betriebsdruck: 100 psig (6,7 bar)
• Maximale Betriebstemperatur: 150°F (65°C)
• Dichtungsintegrität: Individuell druck- und leckgeprüft und zertifiziert auf 1×10⁻⁷ SCCS Heliumgrad

Hochwertige Materialkonstruktion

Langlebige und chemisch beständige Materialien

• Durchflussröhren: Dickwandiges Borosilikatglas (Glas- oder Saphirschwimmer empfohlen)
• Anschlussteile mit Flüssigkeitskontakt: Unbearbeitetes PTFE und Sichtfenster
• Seitenplatten: Aluminium, schwarz eloxiert
• Frontblende: Lexan® mit längsgerichteter Vergrößerungslinse für verbesserte Ablesbarkeit
• Rückplatte: 1/8 Zoll dickes weißes Acryl
• O-Ringe: PTFE
• Anschlüsse: 1/8 Zoll NPT Innengewinde für Ein- und Auslass; optionale Glasschlauchnippel oder Klemmverschraubungen verfügbar
