Differenzdruckmessung Pitot-Rohr: Hochpräzise Strömungsmessung bis 250°C
Hauptmerkmale und Anwendungsvorteile
- Robuste Edelstahlkonstruktion mit hervorragender Hitzebeständigkeit, Korrosionsschutz und Staubresistenz
- Perfekte Systemintegration: Bei Verbindung mit dem EYc Mikro-Differentialtransmitter PHM33 oder dem multifunktionalen Display PMD33 bietet das System mit SD06 oder DPM02 eine exzellente Lösung zur Messung des dynamischen Drucks (ΔP) in Rohrleitungen und berechnet präzise Windgeschwindigkeit, Luftvolumen und Temperatur
- Vielseitige Einsatzgebiete in anspruchsvollen Umgebungen, Abgasemissionen und Umweltschutztechnik ohne Einschränkungen beim Installationsort
- Individuelle Anpassung nach Kundenanforderungen möglich
Fortschrittliche Messtechnologie für anspruchsvolle Anwendungen
Die Kombination aus AFMT und Differenzdrucktransmitter hat sich als zuverlässige Lösung für präzise Durchflussmessungen etabliert. Durch mehrere Druckerfassungsöffnungen am AFMT wird eine Durchschnittsermittlung der Strömung im Kanal ermöglicht. Dies löst insbesondere Probleme bei Durchflussmessungen, bei denen nicht genügend Platz für einen geraden Einlauf vorhanden ist.
Funktionsprinzip und Messtechnik

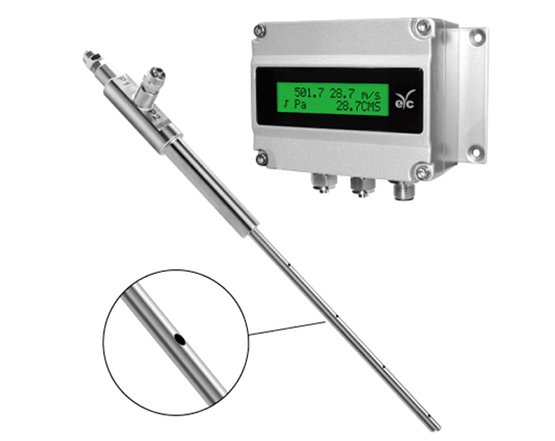

Das AFMT ist eine Sonde, die zur Durchflussmessung im gesamten Kanalquerschnitt installiert wird. Bei Kontakt mit der Strömung erfasst die Sonde auf der Windseite den durchschnittlichen Gesamtdruck P1 und in Windrichtung den statischen Druck P2. Durch Messung der Differenz zwischen Gesamtdruck und statischem Druck – dem dynamischen Druck (∆P) – ermittelt das AFMT die durchschnittliche Strömungsgeschwindigkeit (V).
Technische Dokumentation
PDF l Technische Spezifikationen
Technische Spezifikationen
Allgemeine Daten
- Marke/Herkunft: eYc-Tech / Taiwan
- Produkttyp: AFMT Durchschnitts-Pitot-Rohr
Betriebsparameter
- Messmedium: Luft
- Betriebsdruck: Max. 10 bar
- Betriebstemperatur: Max. 250°C
Anschlüsse und Material
- Installationsanschluss:
- 3/4" PT bewegliches Gewinde für 4...12"
- 1" PT bewegliches Gewinde für 18...40"
- Ausgangsanschluss: 1/8" G Innengewinde oder 1/4" G Innengewinde
- Material Messeinheit: Edelstahl 316
- Material Anschlussgewinde: Kupfer oder Edelstahl (optional)
Kontaktieren Sie uns noch heute!
Benötigen Sie eine präzise Lösung für Ihre Durchflussmessaufgaben? Unser Team berät Sie gerne zu unseren hochwertigen Differenzdruckmessungs-Pitot-Rohren und erstellt ein maßgeschneidertes Angebot für Ihre spezifischen Anforderungen.
Was sind Pitot-Rohr und Differenzdruck (Blenden) Durchflussmesser?
Differenzdruck-Durchflussmesser gehören zu den am häufigsten eingesetzten Messgeräten zur Bestimmung der Durchflussrate von Flüssigkeiten oder Gasen. Aufgrund ihrer einfachen Konstruktion und der kostengünstigen Umsetzung finden sie in der Industrie breite Anwendung.
Funktionsweise
Differenzdruck-Durchflussmesser verwenden eine spezielle Komponente, die in der Rohrleitung installiert wird – die sogenannte 'Blende' oder 'Messblende'. Diese Platte enthält eine Öffnung, deren Durchmesser kleiner ist als der des Rohrs. Wenn das Medium durch diese Öffnung strömt, erhöht sich die Geschwindigkeit, während der Druck abfällt. Dieser Druckabfall steht in direkter Beziehung zur Strömungsgeschwindigkeit und damit zur Durchflussmenge. Bei Differenzdruck-Durchflussmessern wird dieser Druckunterschied gemessen, um die Strömungsgeschwindigkeit und damit die Durchflussmenge des Mediums zu bestimmen.
Das Pitot-Rohr nutzt dabei ein ähnliches Prinzip, indem es den dynamischen Druck der Strömung misst und daraus die Geschwindigkeit berechnet.
Vorteile und Einsatzbereiche
Herausragende Vorteile:
- Einfache Konstruktion: Differenzdruck-Durchflussmesser besitzen einen unkomplizierten Aufbau und lassen sich einfach installieren.
- Wirtschaftlichkeit: Im Vergleich zu anderen Durchflussmessertypen sind sie deutlich kostengünstiger.
- Vielseitigkeit: Sie eignen sich für zahlreiche Anwendungsbereiche in der Industrie und sind mit vielen verschiedenen Medien kompatibel.
- Robustheit: Durch ihre einfache Bauweise sind sie besonders robust und für langfristigen Einsatz ausgelegt.
Typische Einsatzbereiche:
Diese Durchflussmesser werden häufig eingesetzt in:
- Industriellen Prozessen
- Wasser- und Abwasseraufbereitungsanlagen
- Heizungs- und Lüftungssystemen
- Öl- und Gasindustrie
- Vielen weiteren Anwendungsbereichen
Die richtige Wahl treffen
Bei der Auswahl eines Durchflussmessers hat jede Option ihre eigenen Vor- und Nachteile. Um den optimalen Durchflussmessertyp zu bestimmen, sollten Sie die tatsächlichen Betriebsbedingungen Ihrer Anwendung berücksichtigen. Daher ist es ratsam, keine Option von vornherein auszuschließen und diejenige zu wählen, die am besten zu Ihren spezifischen Anforderungen passt.
Lassen Sie sich beraten!
Für weitere Informationen zu Durchflussmessern oder für maßgeschneiderte Lösungen für Ihre speziellen Anforderungen stehen wir Ihnen gerne zur Verfügung. Kontaktieren Sie uns noch heute – unser Expertenteam berät Sie umfassend zu allen Fragen rund um Durchflussmessung.
-
