Pitot-Rohr Durchflussmesser Bluetooth DMS 520: Präzise Luftstrommessung
Innovative Messtechnologie für Druckluftanwendungen

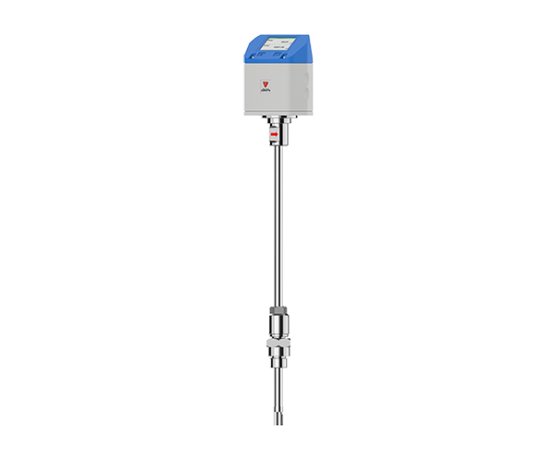

Der DMS 520 Pitot-Rohr Durchflussmesser wurde speziell für Luftkompressoren entwickelt und basiert auf modernster Differenzdrucktechnologie. Dieser Eintauch-Durchflussmesser mit 1/2"-Anschluss und kompaktem Design eignet sich optimal für den Einsatz in Rohrleitungen von DN25 bis DN300. Ein besonderer Vorteil: Bei bestimmten Hochdruckleitungen kann der Servicetechniker den Pitot-Rohr Durchflussmesser ohne Unterbrechung des Durchflusses installieren oder demontieren.
Unempfindlich gegen Feuchtigkeit mit präziser Kompensation
Dank des speziellen Funktionsprinzips des Pitot-Rohr Luftdurchflussmessers bleibt die Messung von mitgeführten Wassertröpfchen in der Luft unbeeinflusst. Der DMS 520 verfügt zudem über eine integrierte Temperatur- und Druckkompensation, wodurch Sie Standarddurchflusswerte auch bei schwankenden Temperatur- und Druckbedingungen präzise messen können. Die aktuellen Temperatur- und Druckwerte werden übersichtlich auf dem Display angezeigt.
Intelligente Anwendungsmöglichkeiten
Smartphone-Konnektivität und vielseitige Einsatzbereiche
- Bluetooth-Verbindung: Kommuniziert drahtlos mit Ihrem Smartphone über eine kostenlose App, mit der Sie Daten auslesen und Einstellungen bequem vornehmen können
- Flexible Messung: Geeignet für trockene oder feuchte Luft am Kompressorausgang
- Multifunktionale Messung: Erfasst gleichzeitig Durchfluss, Temperatur und Druck
- Großer Messbereich: Für vielfältige industrielle Anwendungen
Technische Dokumentation
PDF l Technische Spezifikationen
Technische Spezifikationen des Durchflussmessers
Allgemeine Daten
- Medium: Luft und nicht-korrosive Gase
- Rohrdurchmesserbereich: 1" ~ 12" (DN25 ~ DN300)
- Umgebungstemperatur: -40 ~ 60°C
- Umgebungsfeuchtigkeit: 5% ~ 100%
Konstruktion und Anschlüsse
- Prozessanschluss: 1/2 G Eintauchausführung mit Kugelhahn
- Druckklasse: 10 barG
- Mediumtemperatur: -40 ~ 150°C
- Material medienberührter Teile: 304ss / 316ss
Messleistung und Elektronik
- Messparameter: Strömungsgeschwindigkeit, Temperatur, Druck
- Stromversorgung: 13,5 ~ 32V DC, max. 150mA
- Kommunikation: RS485 @ Modbus-RTU, Bluetooth
- Optionale Signalausgänge: 4-Draht 4~20mA, RS485, Bluetooth
- Durchflussgenauigkeit: ±1,5% RD ±0,3% FS
- Durchflusswiederholbarkeit: ±0,5% RD
- Ansprechzeit: 1 Sekunde
Jetzt Beratung anfordern!
Suchen Sie eine zuverlässige Lösung zur Luftstrommessung in Ihrer Druckluftanlage? Unser DMS 520 Pitot-Rohr Durchflussmesser mit Bluetooth-Technologie bietet höchste Präzision und einfache Handhabung. Kontaktieren Sie uns noch heute für ein individuelles Angebot!
Was sind Pitot-Rohr und Differenzdruck (Blenden) Durchflussmesser?
Differenzdruck-Durchflussmesser gehören zu den am häufigsten eingesetzten Messgeräten zur Bestimmung der Durchflussrate von Flüssigkeiten oder Gasen. Aufgrund ihrer einfachen Konstruktion und der kostengünstigen Umsetzung finden sie in der Industrie breite Anwendung.
Funktionsweise
Differenzdruck-Durchflussmesser verwenden eine spezielle Komponente, die in der Rohrleitung installiert wird – die sogenannte 'Blende' oder 'Messblende'. Diese Platte enthält eine Öffnung, deren Durchmesser kleiner ist als der des Rohrs. Wenn das Medium durch diese Öffnung strömt, erhöht sich die Geschwindigkeit, während der Druck abfällt. Dieser Druckabfall steht in direkter Beziehung zur Strömungsgeschwindigkeit und damit zur Durchflussmenge. Bei Differenzdruck-Durchflussmessern wird dieser Druckunterschied gemessen, um die Strömungsgeschwindigkeit und damit die Durchflussmenge des Mediums zu bestimmen.
Das Pitot-Rohr nutzt dabei ein ähnliches Prinzip, indem es den dynamischen Druck der Strömung misst und daraus die Geschwindigkeit berechnet.
Vorteile und Einsatzbereiche
Herausragende Vorteile:
- Einfache Konstruktion: Differenzdruck-Durchflussmesser besitzen einen unkomplizierten Aufbau und lassen sich einfach installieren.
- Wirtschaftlichkeit: Im Vergleich zu anderen Durchflussmessertypen sind sie deutlich kostengünstiger.
- Vielseitigkeit: Sie eignen sich für zahlreiche Anwendungsbereiche in der Industrie und sind mit vielen verschiedenen Medien kompatibel.
- Robustheit: Durch ihre einfache Bauweise sind sie besonders robust und für langfristigen Einsatz ausgelegt.
Typische Einsatzbereiche:
Diese Durchflussmesser werden häufig eingesetzt in:
- Industriellen Prozessen
- Wasser- und Abwasseraufbereitungsanlagen
- Heizungs- und Lüftungssystemen
- Öl- und Gasindustrie
- Vielen weiteren Anwendungsbereichen
Die richtige Wahl treffen
Bei der Auswahl eines Durchflussmessers hat jede Option ihre eigenen Vor- und Nachteile. Um den optimalen Durchflussmessertyp zu bestimmen, sollten Sie die tatsächlichen Betriebsbedingungen Ihrer Anwendung berücksichtigen. Daher ist es ratsam, keine Option von vornherein auszuschließen und diejenige zu wählen, die am besten zu Ihren spezifischen Anforderungen passt.
Lassen Sie sich beraten!
Für weitere Informationen zu Durchflussmessern oder für maßgeschneiderte Lösungen für Ihre speziellen Anforderungen stehen wir Ihnen gerne zur Verfügung. Kontaktieren Sie uns noch heute – unser Expertenteam berät Sie umfassend zu allen Fragen rund um Durchflussmessung.
-
