DAT5021 Signalwandler isoliert für Industrielle Automatisierung

DAT5021 Signalwandler isoliert | 3-Wege-Isolation | RST

Professionelle 3-Wege-Signalisolation für Maximale Betriebssicherheit

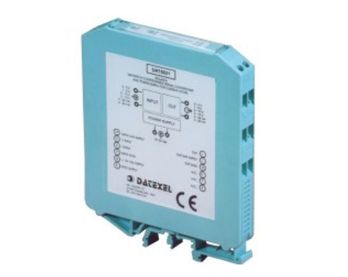

Der DAT5021 Signalwandler isoliert ist ein hochmoderner Signalkonverter, der speziell für anspruchsvolle Industrieanwendungen entwickelt wurde. Diese professionelle Lösung bietet eine vollständige galvanische Trennung zwischen Eingang, Ausgang und Stromversorgung und gewährleistet damit störungsfreie Signalübertragung in komplexen Automatisierungsanlagen.

Universelle Signalkonvertierung mit Flexibler Konfiguration

Vielseitige Ein- und Ausgangsbereiche

Der DAT5021 bietet maximale Flexibilität durch umfangreiche Signalkompatibilität:

Eingangsignale

Spannungseingänge: 0-10V, 2-10V, 0-5V, 1-5V
Stromeingänge: 4-20mA, 0-20mA
Konfiguration: DIP-Schalter und PC-Software programmierbar

Ausgangssignale

Spannungsausgänge: 0-10V, 2-10V, 0-5V, 1-5V
Stromausgänge: 4-20mA, 0-20mA
Anpassung: Beliebige Eingangs-/Ausgangs-Kombinationen möglich

Einfache Konfiguration durch Intelligente Programmierung

DIP-Schalter Programmierung

Die Vor-Ort-Konfiguration erfolgt über benutzerfreundliche DIP-Schalter:

Schnelle Parametrierung: Ohne zusätzliche Software
Eingangswahl: Direkte Auswahl des Signaltyps
Ausgangswahl: Flexible Anpassung an nachgeschaltete Systeme
Sofortige Aktivierung: Änderungen werden unmittelbar wirksam

PC-Software Konfiguration

Für erweiterte Anwendungen steht professionelle Konfigurationssoftware zur Verfügung:

Präzise Parametrierung: Detaillierte Signalbereichs-Anpassung
Dokumentation: Automatische Konfigurationsprotokolle
Batch-Programmierung: Gleichzeitige Konfiguration mehrerer Geräte

Industrietaugliche Galvanische Trennung

Vollständige 3-Wege-Isolation

Der DAT5021 bietet eine hochwertige galvanische Trennung zwischen allen Signalkreisen:

Eingangsisolation

Schutz vor Überspannungen: Robuste Eingangsschaltung
EMV-Optimierung: Reduzierung elektromagnetischer Störungen
Signalintegrität: Präzise Signalerfassung ohne Verfälschung

Ausgangsisolation

Lastschutz: Sichere Ansteuerung nachgeschalteter Komponenten
Kurzschlussfestigkeit: Robuste Ausgangstreiber
Rückwirkungsfreiheit: Keine Beeinflussung des Eingangssignals

Versorgungsisolation

Netzbrumm-Elimination: Vollständige Unterdrückung von Störungen
Masseschleifen-Vermeidung: Optimale Systemintegration
Prozesssicherheit: Maximale Ausfallsicherheit

Robuste Konstruktion für Industrielle Umgebungen

Temperaturbeständigkeit und Umweltresistenz

Der DAT5021 ist für den Einsatz unter extremen Bedingungen konzipiert:

Betriebstemperatur: -20°C bis +70°C
Lagertemperatur: -40°C bis +85°C
Luftfeuchtigkeit: 0-90% (nicht kondensierend)
Gehäusematerial: Selbstverlöschender Kunststoff

Normgerechte EMV-Eigenschaften

Vollständige Konformität mit industriellen EMV-Standards:

Störfestigkeit: EN 61000-6-2 (Industrieumgebung)
Störemission: EN 61000-6-4 (Industrieumgebung)
Zertifizierte Qualität: Made in Italy nach europäischen Standards

Kompakte DIN-Schienen-Montage

Platzsparende Installation

Standardmontage: EN-50022 DIN-Schienen-Kompatibilität
Kompakte Bauweise: 90 × 112 × 12,5 mm
Geringes Gewicht: Nur 90 g
Einfache Integration: Plug-and-Play Installation

Technische Spezifikationen

Signalverarbeitung

Eingangssignale: 0-10V, 2-10V, 0-5V, 1-5V, 4-20mA, 0-20mA Ausgangssignale: 0-10V, 2-10V, 0-5V, 1-5V, 4-20mA, 0-20mA Signalgenauigkeit: ±0,1% vom Endwert Linearität: ±0,05% vom Endwert

Stromversorgung

Versorgungsspannung: 18 bis 32 VDC
Verpolschutz: Bis 60 VDC
Stromaufnahme (Stromausgang): Max. 35 mA
Stromaufnahme (Spannungsausgang): Max. 25 mA

Isolation und Sicherheit

Isolationsspannung: 2500 VAC (1 Minute)
Isolationswiderstand: >100 MΩ bei 500 VDC
Sicherheitsklasse: Verstärkte Isolation nach IEC 61010-1

Anwendungsbereiche

Prozessautomatisierung

SPS-Integration: Sichere Ankopplung an Steuerungssysteme
Sensor-Signalaufbereitung: Präzise Messwertübertragung
Aktor-Ansteuerung: Zuverlässige Stellsignal-Übertragung

Mess- und Regeltechnik

Signalverstärkung: Schwache Sensorsignale verstärken
Signalwandlung: Verschiedene Signaltypen konvertieren
Signaltrennung: Galvanische Entkopplung von Messkreisen

Anlagensicherheit

Überspannungsschutz: Schutz empfindlicher Komponenten
Kurzschlussschutz: Sichere Signalübertragung
Störunterdrückung: EMV-konforme Signalbearbeitung

Qualitätskontrolle und Prüftechnik

Kalibrierung: Präzise Referenzsignale erzeugen
Signalüberwachung: Kontinuierliche Signalqualität
Datenerfassung: Zuverlässige Messdatenübertragung

Konfigurationsmöglichkeiten

Flexible Programmierung

DIP-Schalter: Schnelle Vor-Ort-Anpassung
PC-Software: Erweiterte Parametrierung
Batch-Konfiguration: Gleichzeitige Programmierung mehrerer Geräte

Service und Support

Technische Dokumentation

Datenblatt: Komplette technische Spezifikationen
Bedienungsanleitung: Installations- und Konfigurationsanweisungen
Anschlussschema: Übersichtliche Verdrahtungsdiagramme
Konfigurationssoftware: PC-Tools für erweiterte Parametrierung

Jetzt DAT5021 Signalwandler isoliert anfragen

Suchen Sie eine zuverlässige Lösung für Ihre Signalübertragung?

Kontaktieren Sie unsere Automatisierungsexperten für eine kostenlose Beratung und erhalten Sie ein maßgeschneidertes Angebot für den DAT5021 Signalwandler isoliert. Profitieren Sie von bewährter italienischer Qualität und deutscher Ingenieursberatung
