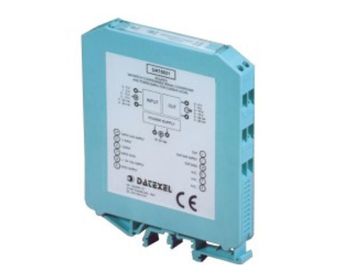

DAT5025 Dehnmessstreifen Messumformer für Industrielle Messtechnik

Hochpräzise Signalwandlung für Wägezellen und Kraftsensoren

Der DAT5025 Dehnmessstreifen Messumformer ist ein hochmoderner Signalwandler, der speziell für die Umwandlung von Brückensignalen in standardisierte Industrie-Ausgangssignale entwickelt wurde. Diese professionelle Lösung gewährleistet eine lineare und proportionale Spannungs- oder Stromausgabe basierend auf den Eingangssignalen von Dehnmessstreifen oder Wägezellen.

Flexible Konfiguration durch DIP-Schalter Programmierung

Benutzerfreundliche Parametrierung

Die Konfiguration des DAT5025 erfolgt über benutzerfreundliche DIP-Schalter an der Geräteseite, wodurch folgende Parameter eingestellt werden können:

• Brücken-Erregerspannung: Individuelle Anpassung der Versorgungsspannung
• Eingangsbereiche: Flexible Skalierung der Messbereichs-Eingänge
• Ausgangsbereiche: Anpassung der Ausgangssignale an nachgeschaltete Systeme

Präzise Justierung mit Potentiometern

Die Feinabstimmung erfolgt über präzise ZERO- und SPAN-Potentiometer auf der Geräteoberseite:

ZERO-Justierung

• Nullpunkt-Kalibrierung für exakte Messwerte
• Kompensation von Offset-Fehlern

SPAN-Justierung

• Verstärkungsanpassung für optimale Signalausnutzung
• Linearitätsoptimierung über den gesamten Messbereich

Industrietaugliche Galvanische Trennung

2000 VAC Isolation für Maximale Betriebssicherheit

Der DAT5025 verfügt über eine hochwertige galvanische Trennung zwischen Eingang, Stromversorgung und Ausgang. Diese 2000 VAC Isolation bietet entscheidende Vorteile:

• Eliminierung von Masseschleifen: Vollständige Unterdrückung störender Erdschleifen
• EMV-Optimierung: Reduzierung elektromagnetischer Interferenzen
• Prozesssicherheit: Schutz vor Überspannungen und Störimpulsen
• Industrielle Robustheit: Zuverlässiger Betrieb unter rauen Umgebungsbedingungen

Vielseitige Ausgangskonfiguration mit Hilfsstromversorgung

Aktive und Passive Lastansteuerung

Der integrierte Hilfsstromanschluss ermöglicht die flexible Ansteuerung verschiedener Lasttypen:

• Aktive Lasten: Direkte Ansteuerung von Messverstärkern und Anzeigegeräten
• Passive Lasten: Versorgung nachgeschalteter 4-20mA Übertragungsstrecken
• Universelle Kompatibilität: Anpassung an bestehende Automatisierungssysteme

Normgerechte Konstruktion und EMV-Konformität

Zertifizierte Elektromagnetische Verträglichkeit

Der DAT5025 entspricht vollständig der EEC/336/89 EMV-Richtlinie und gewährleistet störungsfreien Betrieb in industriellen Umgebungen.

DIN-Schienen-Montage nach Industriestandard

• EN-50022 Kompatibilität: Standardisierte Hutschienen-Montage
• EN-50035 Konformität: Industrielle Installationsrichtlinien
• Kompakte Bauweise: Nur 12,5 mm Gehäusetiefe für platzsparende Integration

Technische Spezifikationen

Eingangssignalbereiche

Bipolare Eingänge: ±5mV, ±10mV, ±20mV, ±50mV, ±100mV, ±200mV Unipolare Eingänge: 0-10mV, 0-20mV, 0-50mV, 0-100mV, 0-200mV

Ausgangssignale

Spannungsausgänge: 0-10V, 0-5V, 2-10V, 1-5V Stromausgänge: 4-20mA, 0-20mA

Stromversorgung und Verbrauch

• Versorgungsspannung: 18 bis 32 VDC
• Verpolschutz: Bis 60 VDC
• Stromaufnahme Stromausgang: Max. 35 mA
• Stromaufnahme Spannungsausgang: Max. 25 mA

Umgebungsbedingungen

• Betriebstemperatur: -20°C bis +70°C
• Lagertemperatur: -40°C bis +85°C
• Luftfeuchtigkeit: 0-90% (nicht kondensierend)

Mechanische Eigenschaften

• Gehäusematerial: Selbstverlöschender Kunststoff
• Abmessungen: 90 × 112 × 12,5 mm
• Gewicht: 90 g

EMV-Klassifizierung

• Störfestigkeit: EN 61000-6-2 (Industrieumgebung)
• Störemission: EN 61000-6-4 (Industrieumgebung)

Konfigurationsmöglichkeiten

PC-Software Konfiguration

Erweiterte Parametrierung über spezialisierte Konfigurationssoftware für komplexe Anwendungen

DIP-Schalter Konfiguration

Schnelle Vor-Ort-Anpassung ohne zusätzliche Software oder Werkzeuge

Technische Dokumentation

• Datenblatt: Vollständige technische Spezifikationen
• Bedienungsanleitung: Detaillierte Installations- und Konfigurationshinweise
• Anschlussschema: Übersichtliche Verdrahtungsdiagramme

Anwendungsbereiche

Industrielle Wägetechnik

• Dosieranlagen und Abfüllsysteme
• Fahrzeugwaagen und Kranwaagen
• Silo- und Behälterwaagen

Kraftmessung und Prüftechnik

• Zugkraft- und Druckkraftmessung
• Materialprüfung und Qualitätskontrolle
• Überlastschutz-Systeme

Prozessautomatisierung

• SPS-Integration über analoge Eingänge
• SCADA-Systeme Anbindung
• Industrie 4.0 Vernetzung
