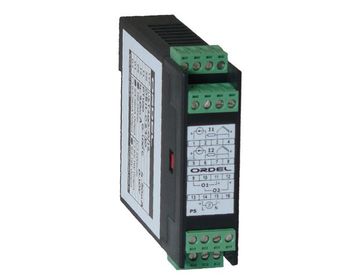

Signalwandler UST100 - Universeller Analogwandler für Industrie

Was ist ein industrieller Signalwandler?

Industrielle Signalwandler sind spezialisierte Geräte zur Umwandlung verschiedener Analogsignale in standardisierte Industrieformate. Der UST100 Signalwandler wurde entwickelt, um unterschiedliche Sensorsignale galvanisch getrennt in normierte Ausgangssignale zu konvertieren.

Kernfunktionen des UST100 Signalwandlers

Universelle Signalverarbeitung

Der UST100 verfügt über einen konfigurierbaren Analogeingang und einen isolierten Analogausgang. Alle Ein- und Ausgänge sind galvanisch voneinander getrennt, was höchste Betriebssicherheit in industriellen Anwendungen gewährleistet.

PC-basierte Konfiguration

Die Parametrierung erfolgt komfortabel über PC-Software. Dies ermöglicht eine flexible Anpassung an verschiedene Messprozesse ohne Hardware-Änderungen.

Technische Spezifikationen

Stromversorgung und Verbrauch

• Betriebsspannung: 100-240V AC/DC (+10%/-15%) oder 24V AC/DC (+10%/-20%)
• Leistungsaufnahme: 2W, 3VA

Eingangssignale (I1)

• Thermoelemente: B, E, J, K, L, N, R, S, T, U
• Widerstandsthermometer: PT100
• Stromsignale: 0/4-20mA
• Spannungssignale: 0-50mV

Eingangsimpedanzen

• Thermoelement/mV: 10MΩ
• Stromsignale: 10Ω

Ausgangssignale (O1)

• Stromsignale: 0/4-20mA (RL≤500Ω)
• Spannungssignale: 0/2V-10V (RL≥1MΩ)

Leistungsmerkmale

Präzision und Zuverlässigkeit

• Genauigkeit: ±0,2%
• Abtastzeit: 400ms
• Speicherbeständigkeit: 100 Jahre, 100.000 Schreibzyklen

Umgebungsbedingungen

• Betriebstemperatur: -10°C bis +55°C
• Lagertemperatur: -20°C bis +65°C
• Schutzart: IP20

Kompakte Bauform

• Abmessungen: 25mm (B) × 91mm (H) × 113mm (T)
• Gewicht: 134g

Anwendungsbereiche

Prozessautomatisierung

Ideal für die Integration in bestehende Automatisierungssysteme zur Signalkonvertierung zwischen verschiedenen Messsystemen.

Temperaturmessung

Perfekt geeignet für Thermoelement- und PT100-Messungen in industriellen Prozessen.

Qualitätskontrolle

Unterstützt präzise Messungen in der Qualitätssicherung durch hohe Genauigkeit und Stabilität.

Dokumentation

Umfassende technische Unterlagen stehen zur Verfügung:

• Technische Daten: Detaillierte Spezifikationen
• Bedienungsanleitung: Installationsanweisungen
• Verdrahtungsplan: Anschlussschema für korrekte Installation

Vorteile für Ihre Anwendung

Kosteneffizienz

Reduzierung der Systemkomplexität durch universelle Einsetzbarkeit bei verschiedenen Signaltypen.

Betriebssicherheit

Galvanische Trennung aller Signalwege verhindert Störungen und erhöht die Anlagensicherheit.

Einfache Integration

Standardisierte Ausgangssignale ermöglichen problemlose Anbindung an bestehende Steuerungssysteme.

Technischer Support

Unser Expertenteam steht Ihnen bei der Auswahl und Integration des passenden Signalwandlers zur Verfügung. Profitieren Sie von über 20 Jahren Erfahrung in der industriellen Messtechnik.

Jetzt Beratung anfordern und Ihr individuelles Angebot erhalten!
Kontaktieren Sie unsere Spezialisten für eine kostenlose Beratung zu Ihren Signalwandler-Anforderungen.
