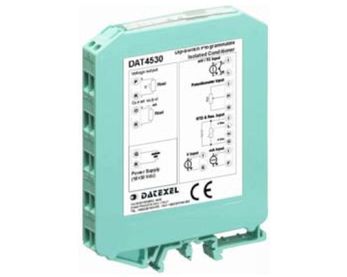

DAT4530 Universal Signalwandler mit Doppelausgang

DAT4530 Universal Signalwandler | Doppelausgang | RST

Vielseitige Signalkonvertierung für Alle Industriellen Sensoren

Der DAT4530 Universal Signalwandler ist ein hochmoderner Multi-Input-Signalkonverter, der speziell für die gleichzeitige Verarbeitung verschiedenster Sensorsignale entwickelt wurde. Diese professionelle Lösung ermöglicht die Konvertierung von Thermoelementen, RTD-Sensoren, Spannungs- und Stromsignalen in standardisierte Industrieausgänge mit zwei unabhängigen Ausgängen.

Umfassende Sensorkompatibilität für Maximale Flexibilität

Thermoelemente und Temperatursensoren

Der DAT4530 unterstützt alle gängigen Thermoelementtypen:

Thermoelemente

K-Typ Thermoelement: NiCr-Ni, -200°C bis +1372°C
J-Typ Thermoelement: Fe-CuNi, -210°C bis +1200°C
R-Typ Thermoelement: PtRh13-Pt, -50°C bis +1768°C
S-Typ Thermoelement: PtRh10-Pt, -50°C bis +1768°C
T-Typ Thermoelement: Cu-CuNi, -270°C bis +400°C

RTD-Widerstandsthermometer

Pt100/Pt1000: Präzise Temperaturmessung
Automatische Kaltstellenkompensation: Integrierte Referenztemperatur
Linearisierung: Automatische Signallinearisierung

Analoge Eingangssignale

Spannungseingänge

Millivolt-Bereich: Präzise mV-Signalerfassung
Volt-Bereich: Standard-Spannungssignale
Potentiometer: Widerstandsbasierte Positionssensoren

Stromeingänge

mA-Signale: 4-20mA, 0-20mA Stromschleifen
Widerstandsmessung: Ohmsche Sensoren
Hochimpedante Eingänge: Minimale Sensorbelastung

Innovative Doppelausgang-Technologie

Zwei Unabhängige Ausgänge

Der DAT4530 bietet einzigartige Doppelausgang-Funktionalität:

Ausgang 1

Primärsignal: Hauptsignalübertragung
Konfigurierbar: 4-20mA, 0-20mA, 0-10V
Aktiv/Passiv: Flexible Lastansteuerung

Ausgang 2

Sekundärsignal: Parallel-Übertragung oder Alarmfunktion
Identische Konfiguration: Gleiche Signaltypen verfügbar
Unabhängige Isolation: Getrennte galvanische Entkopplung

Anwendungsvorteile der Doppelausgänge

Redundante Übertragung: Erhöhte Ausfallsicherheit
Parallele Systeme: Gleichzeitige Ansteuerung mehrerer Empfänger
Alarmfunktionen: Separater Grenzwertausgang
Kostenoptimierung: Ein Gerät für zwei Signalwege

Robuste Galvanische Trennung für Höchste Betriebssicherheit

Mehrfach-Isolation

Der DAT4530 verfügt über vollständige galvanische Trennung:

Eingangsisolation

Sensorisolation: Schutz empfindlicher Sensoren
Überspannungsschutz: Robuste Eingangsstufe
EMV-Optimierung: Störungsfreie Signalerfassung

Ausgangsisolation

Doppelte Trennung: Beide Ausgänge vollständig isoliert
Lastschutz: Sichere Ansteuerung nachgelagerter Systeme
Kurzschlussfestigkeit: Robuste Ausgangstreiber

Versorgungsisolation

Netzbrumm-Elimination: Komplette Störungsunterdrückung
Masseschleifen-Vermeidung: Optimale Systemintegration
Industrielle Robustheit: Zuverlässiger Betrieb unter extremen Bedingungen

Benutzerfreundliche Konfiguration

DIP-Schalter Programmierung

Einfache Vor-Ort-Konfiguration ohne zusätzliche Software:

Eingangswahl: Direktauswahl des Sensortyps
Messbereich: Temperatur- oder Signalbereichs-Einstellung
Ausgangskonfiguration: Beide Ausgänge unabhängig konfigurierbar
Sofortige Aktivierung: Parameteränderungen unmittelbar wirksam

PC-Software Konfiguration

Erweiterte Programmierung für komplexe Anwendungen:

Präzise Kalibrierung: Exakte Sensor-Charakteristik-Anpassung
Erweiterte Funktionen: Alarmgrenzen, Dämpfung, Filterung
Dokumentation: Automatische Konfigurationsprotokolle
Batch-Programmierung: Mehrere Geräte gleichzeitig konfigurieren

Industrietaugliche Konstruktion

Extreme Umgebungsbeständigkeit

Entwickelt für härteste Industriebedingungen:

Betriebstemperatur: -20°C bis +70°C
Lagertemperatur: -40°C bis +85°C
Luftfeuchtigkeit: 0-90% (nicht kondensierend)
Vibrationsfestigkeit: Nach IEC 60068-2-6

Normgerechte EMV-Eigenschaften

Vollständige Konformität mit industriellen Standards:

Störfestigkeit: EN 61000-6-2 (Industrieumgebung)
Störemission: EN 61000-6-4 (Industrieumgebung)
CE-Kennzeichnung: Europäische Konformität
Made in Italy: Italienische Qualitätsfertigung

Kompakte DIN-Schienen-Installation

Standardmontage

DIN-Schiene: EN-50022 Kompatibilität
Kompakte Abmessungen: 90 × 112 × 12,5 mm
Geringes Gewicht: 90 g
Einfache Verdrahtung: Übersichtliche Klemmleiste

Technische Spezifikationen

Eingangssignale

Thermoelemente: K, J, R, S, T-Typ RTD-Sensoren: Pt100, Pt1000 (2-/3-/4-Leiter) Spannungseingänge: mV, V-Bereiche Stromeingänge: mA-Signale Widerstandseingänge: Ohm-Bereiche Potentiometer: Widerstandsteiler

Ausgangssignale

Stromausgänge: 4-20mA, 0-20mA Spannungsausgänge: 0-10V Lastfähigkeit: Aktiv und passiv Genauigkeit: ±0,1% vom Endwert Auflösung: 12 Bit

Stromversorgung

Versorgungsspannung: 18 bis 30 VDC
Verpolschutz: Bis 60 VDC
Stromaufnahme: Max. 35 mA (Stromausgang)
Stromaufnahme: Max. 25 mA (Spannungsausgang)

Anwendungsbereiche

Prozessmesstechnik

Temperaturüberwachung: Öfen, Reaktoren, Kessel
Prozessvariablen: Druck, Durchfluss, Füllstand
Qualitätskontrolle: Kontinuierliche Prozessüberwachung

Anlagensicherheit

Redundante Überwachung: Kritische Prozessparameter
Alarmfunktionen: Grenzwertüberwachung
Notabschaltung: Sicherheitsrelevante Signale

Gebäudetechnik

HLK-Systeme: Heizung, Lüftung, Klimatechnik
Energiemanagement: Verbrauchserfassung
Komfortüberwachung: Raumtemperatur, Luftqualität

Laborautomation

Präzisionsmessungen: Forschung und Entwicklung
Langzeitmessungen: Kontinuierliche Datenerfassung
Kalibrierung: Referenzsignale für Prüfstände

Service und Unterstützung

Technische Dokumentation

Anwendungsunterstützung

Applikationsberatung: Optimale Gerätekonfiguration
Inbetriebnahme-Support: Technische Begleitung
Schulungen: Produktschulungen für Anwender

Jetzt DAT4530 Universal Signalwandler anfragen

Benötigen Sie eine universelle Lösung für Ihre Sensorsignale?

Kontaktieren Sie unsere Messtechnik-Experten für eine kostenlose Beratung und erhalten Sie ein individuelles Angebot für den DAT4530 Universal Signalwandler mit Doppelausgang. Profitieren Sie von italienischer Präzision und deutscher Ingenieursberatung.
