Tauchrohr-Strömungsschalter Henke DW-R | Zuverlässige Durchflussüberwachung

Produktübersicht

Der Henke DW-R Tauchrohr-Strömungsschalter bietet eine einfache, zuverlässige und kostengünstige Lösung zur Überwachung von Durchflüssen in Rohrleitungen. Dieses präzise Instrument erkennt zuverlässig das Vorhandensein oder Fehlen von Strömungen und meldet diesen Status mittels eines robusten Schaltkontakts. Auf Anfrage sind Sonderausführungen hinsichtlich des Schaltverhaltens und/oder der Schaltpunkte sowie verschiedene Anschlussvarianten erhältlich.

Funktionsprinzip

Zuverlässige Mechanik

Der Tauchrohr-Strömungsschalter DW-R arbeitet nach einem äußerst zuverlässigen Prinzip. Bei fließendem Medium wird die kreisförmige Platte am Ende des Paddels durch die Strömung nach vorne gedrückt. Das Strömungspaddel wird durch eine vorgespannte Feder gestützt, wodurch eine reibungslose Bewegung gewährleistet ist.

Kontaktloser Schaltmechanismus

Der am Paddelende befindliche Magnet verändert den Zustand des Reed-Kontakts und signalisiert somit den Durchflusszustand in der Leitung. Da das Kontaktsystem vollständig außerhalb des Mediums liegt und die Kontaktumschaltung berührungslos über den Magneten am Paddelende erfolgt, wird ein fehlerfreier Betrieb, einfache Einstellung und absolute Sicherheit gewährleistet. Der Schaltpunkt kann durch Verschieben des Magnetkontakts präzise eingestellt werden.

Hauptvorteile

• Einfache Wartung durch getrennte Montage von Paddelsystem und Magnetkontaktsystem
• Keine Einstellung notwendig nach der Installation
• Abnehmbares Paddelsystem für einfachen Austausch
• Robust konstruiert aus Edelstahl
• Minimaler Druckverlust in der Leitung
• Schmutzunempfindlich und resistent gegen Ablagerungen
• Einfach, zuverlässig und wirtschaftlich im Betrieb

Technische Spezifikationen

Grunddaten

• Modell: DW-R
• Marke: Henke Sass Wolf
• Herkunft: Deutschland
• Einsetzbare Rohrdurchmesser: 1/2" ~ 6"

Leistungsmerkmale

• Schaltpunktbereich: 1 l/min ~ 600 l/min
• Schaltstrom: 1,5 A
• Schutzklasse: IP 65
• Schaltfunktion: Wahlweise als Öffner oder Schließer einsetzbar. SPDT-Schaltung (Wechsler) auf Anfrage verfügbar

Betriebsbedingungen

• Umgebungstemperatur: Maximal 70°C
• Mediumtemperatur: Bis zu 100°C

Anwendungsbereiche

Vielseitige Einsatzmöglichkeiten

Der Tauchrohr-Strömungsschalter Henke DW-R eignet sich hervorragend für:

• Pumpenüberwachung zum Schutz vor Trockenlauf
• Kühlkreisläufe in industriellen Anlagen
• Wärmetauscher-Systeme zur Funktionskontrolle
• Prozesswasserkreisläufe in der Fertigungsindustrie
• Bewässerungssysteme zur Durchflusskontrolle
• Filtrationssysteme zur Überwachung der Durchströmung

Besondere Eigenschaften

Wartungsfreundlichkeit

Das abnehmbare Paddelsystem des DW-R Tauchrohr-Strömungsschalters ermöglicht eine einfache Wartung und bei Bedarf einen unkomplizierten Austausch. Diese praktische Konstruktion reduziert Ausfallzeiten und Wartungskosten erheblich.

Schmutzunempfindlichkeit

Im Gegensatz zu vielen herkömmlichen Durchflussschaltern zeigt der DW-R eine hohe Resistenz gegen Verschmutzung und Ablagerungen. Dies macht ihn besonders geeignet für Anwendungen mit nicht vollständig reinen Medien.

Langlebigkeit

Die robuste Konstruktion aus hochwertigen Materialien, insbesondere das Edelstahl-Paddelsystem, gewährleistet eine lange Lebensdauer auch unter anspruchsvollen Betriebsbedingungen.

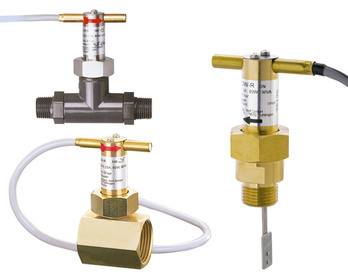

Installationsvarianten

Flexible Montagemöglichkeiten

Der DW-R Tauchrohr-Strömungsschalter kann in zwei Hauptvarianten installiert werden:

Tauchrohrausführung

Ideal für den Einbau in bestehende Systeme ohne umfangreiche Modifikationen. Das Paddelsystem wird direkt in die Rohrleitung eingetaucht.

In-Line-Ausführung

Für Neuinstallationen oder komplette Systemmodernisierungen. Der Strömungsschalter wird als integraler Bestandteil in die Rohrleitung eingebaut.

Deutsche Qualität

Als Produkt von Henke Sass Wolf aus Deutschland verkörpert der DW-R Tauchrohr-Strömungsschalter deutsche Ingenieurskunst und Präzision. Jeder Schalter wird nach strengen Qualitätsstandards gefertigt und geprüft, um höchste Zuverlässigkeit und Langlebigkeit zu gewährleisten.

Warum den Tauchrohr-Strömungsschalter Henke DW-R wählen?

Der Henke DW-R vereint Einfachheit mit Zuverlässigkeit und bietet eine wirtschaftliche Lösung für die Durchflussüberwachung in nahezu allen industriellen und kommerziellen Anwendungen. Seine robuste Konstruktion, wartungsfreundliche Gestaltung und präzise Schaltfunktion machen ihn zur idealen Wahl für anspruchsvolle Einsatzbedingungen.

Jetzt informieren und Prozesssicherheit erhöhen!

Optimieren Sie Ihre Durchflussüberwachung mit unserem hochwertigen Tauchrohr-Strömungsschalter Henke DW-R. Kontaktieren Sie uns noch heute für eine individuelle Beratung und ein maßgeschneidertes Angebot.
