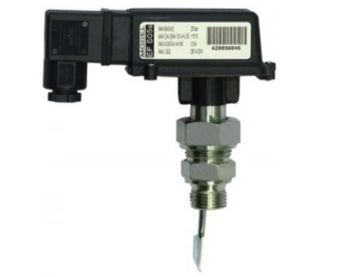

Strömungsschalter zum Direkteinbau aus Edelstahl für Rohrsysteme

Produktübersicht

Der Strömungsschalter zum Direkteinbau ist ein zuverlässiges Instrument zur Durchflussüberwachung in Rohrleitungssystemen. Er erkennt präzise die Bewegung von Flüssigkeiten und gibt entsprechende Signale aus, um Ihre Anlagen zu schützen und Prozesse zu optimieren.

Vorteile auf einen Blick

Hochwertige Konstruktion aus Edelstahl 316
Robust und langlebig für industrielle Anwendungen
Einfache Installation durch direkten Rohranschluss
Verlässliche Signalgebung bei Durchfluss oder Stillstand
Hohe Schutzklasse IP65 für sichere Anwendung

Anwendungsbereiche

Idealer Einsatz in Systemen, die vor Trockenlauf geschützt werden müssen:

Pumpensysteme, die nicht ohne Flüssigkeit laufen sollten
Wassertransportsysteme mit Überwachungsbedarf
Produktionsanlagen, bei denen ein kontinuierlicher Fluss gewährleistet sein muss
Kühlkreisläufe für empfindliche Geräte und Maschinen

Technische Spezifikationen

Grunddaten

Modell: RST-FS05s
Gehäusematerial: Edelstahl 316
Sensormaterial: Edelstahl 316
Maximale Betriebstemperatur: 110°C
Maximaler Betriebsdruck: 25 bar

Elektrische Eigenschaften

Elektrischer Anschluss: Steckverbinder DIN 43650 C
Schutzklasse: IP 65
Prozessanschluss: R1/2" Außengewinde
Schaltpunkt: Bei steigendem Durchfluss für DN50... DN 150
Elektrischer Ausgang: Reed-Kontakt, 26 VA / 20 W
Maximaler Strom: 0,5 A (Bei höheren Strömen mit Relais zu verwenden)
Maximale Versorgungsspannung: 230 VAC, 48 VDC

Funktionsweise des Strömungsschalters

Was ist ein Strömungsschalter?

Strömungsschalter (auch Durchflussschalter oder Flow Switch genannt) sind mechanische Geräte zur Überwachung von Luft-, Dampf- oder Flüssigkeitsströmen. Ein Strömungsschalter funktioniert, indem eine Pumpenbewegung (Relais, Schalter, Paddle) an eine andere Maschine im System, typischerweise eine Pumpe, weitergeleitet wird.

Definition des Durchflusses

Durchfluss bezeichnet die Geschwindigkeit und physikalische Bewegung von Gas, Dampf oder Flüssigkeit in einem Rohr, die das Auslösen des Strömungsschalters bewirkt. Wenn kein Durchfluss vorhanden ist, sinkt die Geschwindigkeit oder kommt vollständig zum Stillstand; in beiden Fällen kehrt der Schalter in seine Ausgangsposition zurück. Auf diese Weise wird der Durchfluss kontrolliert.

Einsatzgebiete für Strömungsschalter

Vielseitige Anwendungsbereiche

Strömungsschalter zum Direkteinbau finden Anwendung in:

Schwimmbädern zur Wasserzirkulationsüberwachung
Flüssigkeitsheizungssystemen für optimale Wärmeverteilung
Klimaanlagen zur Effizienzsteigerung
Flüssigkeitstransfersystemen für kontrollierte Prozesse
Feuerlöschsystemen zur Sicherheitsüberwachung
Industriellen Laserkühlsystemen zum Schutz der Ausrüstung

Wasser-Strömungsschalter

Werden in Wassersprühsystemen eingesetzt. Im Brandfall kann ein Strömungsschalter beispielsweise ein elektrisches Feueralarmgerät auslösen.

Luft-Strömungsschalter

Werden zur Reinigung von Raumfiltersystemen, Abluftanlagen und Luftaufbereitungssystemen eingesetzt.

Weitere Anwendungen von Strömungsschaltern

Wasseraufbereitungssysteme zur Prozesssteuerung
Zusatz- oder Mischsysteme für präzise Dosierung
Luftversorgungssysteme für kontrollierte Luftzufuhr
Kanalheizungen für optimierte Wärmeverteilung

Funktionen des Strömungsschalters

Strömungsschalter zum Direkteinbau erfüllen präzise Funktionen gemäß den eingestellten Anforderungen:

Sie können einen Motor stoppen, wenn kein Durchfluss vorhanden ist
Sie können denselben Motor starten, wenn der Durchfluss beginnt
Sie können einen Alarm auslösen, wenn der Durchfluss stoppt
Sie können den Alarm beenden, wenn die mit einem Durchflussmesser gemessene Durchflussrate ein angemessenes Niveau erreicht

Warum Qualität entscheidend ist

Da Strömungsschalter in vielen Branchen eine so wichtige Rolle spielen, ist die präzise Messung der Durchflussrate von entscheidender Bedeutung. Für verschiedene Prozesse gibt es geeignete industrielle Durchflussmesserlösungen, die eine genaue Überwachung gewährleisten.

Handeln Sie jetzt für maximale Systemsicherheit!

Schützen Sie Ihre wertvollen Anlagen mit unserem hochwertigen Strömungsschalter zum Direkteinbau. Kontaktieren Sie uns noch heute für individuelle Beratung und ein maßgeschneidertes Angebot.
