Strömungswächter mit Analoganzeige DW-N für präzise Durchflusskontrolle

Strömungswächter mit Analoganzeige | HSW DW-N Durchflussüberwachung

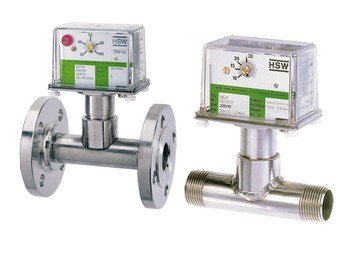

Der HSW DW-N Strömungswächter bietet ein äußerst zuverlässiges Durchflussüberwachungssystem. Bei Flüssigkeitsdurchfluss bewegt sich ein Pendelsystem mit Zielplatte über eine Welle gegen eine Feder. Eine Metallbalganordnung isoliert das Messgerät vom Durchflussmedium und ermöglicht die Übertragung der Pendelbewegung. Diese Bewegung aktiviert einen 3-poligen Mikroschalter, der ein Signal an das Durchflussregelsystem sendet.

Funktionsprinzip und Sicherheitsmerkmale

Bei den Gerätetypen DW-U/N wird eine "Kein Durchfluss"-Meldung ausgegeben, wenn das T-Stück durch Kalkablagerungen, Schmutz oder Verunreinigungen beeinträchtigt wird. Dies bedeutet, dass es nahezu unmöglich ist, dass das System in einem Zustand verharrt, in dem Durchfluss angezeigt wird, obwohl keiner vorhanden ist.

Hauptvorteile

• Einfache Einstellung der Schaltpunkte auch bei kleinen Durchmessern • Einstellbare Bewegungsübertragung zum Mikroschalter • Beständig gegen Verschmutzung und magnetische Felder • Hohe elektrische Flexibilität • Maximale Betriebssicherheit und einfache Wartung • Für alle Durchflussrichtungen und Einbaulagen lieferbar • Ex-geschützte Version verfügbar • Version mit zwei Schaltern erhältlich

Technische Daten

  • Hersteller: Henke Sass Wolf
  • Modell: DW-N
  • Genauigkeit: ± 3%
  • Gehäusematerial: Messing, Edelstahl, PVC
  • Betriebstemperatur: -20 ~ 100 °C (300 °C optional)
  • Maximaler Druck: 16 Bar
  • Ausgang: 2 einstellbare Mikroschalter
  • Prozessanschluss: T-Gehäuse mit 3/8'' ~ 2''
    Eintauchversion mit 2" ~ 24"
  • Schutzklasse: IP55
  • Ex-Schutz: ATEX EX, IIGD, EEX c IIB T4 IP65 T110°
    bzw. Ex, 2GD EEx, IIB T4 EX 3D IP 65, T125°

Einsatzbereiche und Anwendungen

Der DW-N Strömungswächter mit Analoganzeige eignet sich ideal für:

Industrielle Prozesse

  • Kühlwasserüberwachung
  • Prozesssteuerung
  • Pumpenschutz

Wasseraufbereitung

  • Durchflusskontrolle
  • Filtrationssysteme
  • Dosiersysteme

Heizungs- und Kühlanlagen

  • Kreislaufüberwachung
  • Temperaturregelung
  • Systemschutz

Optimieren Sie Ihre Prozessüberwachung

Der Strömungswächter DW-N bietet Ihnen maximale Zuverlässigkeit und Flexibilität für Ihre Durchflussüberwachung in anspruchsvollen industriellen Umgebungen.
