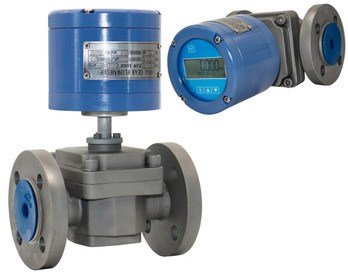

Ovalradzähler für viskose Flüssigkeiten mit hoher Präzision

Der Ovalradzähler (Verdrängungs-Durchflussmesser) wurde speziell für die exakte Durchflussmessung von Flüssigkeiten mit hoher Viskosität entwickelt. Diese innovative Messtechnologie nutzt zwei präzise gefertigte, ineinandergreifende ovale Zahnräder, die durch den Flüssigkeitsstrom in Rotation versetzt werden. Bei jeder Umdrehung transportieren die Zahnräder ein exakt definiertes Volumen durch die Messkammer, was eine außergewöhnlich präzise Messung ermöglicht.

Unsere Ovalradzähler zeigen hervorragende Leistung bei der Messung von Schmierölen, Farben, Epoxidharzen, Schmierfetten, Polyurethanen, Sirupen, Klebstoffen, Hydraulikölen und ähnlichen hochviskosen Flüssigkeiten. Die robuste Konstruktion und das zuverlässige Messprinzip gewährleisten auch unter anspruchsvollen Industriebedingungen präzise Messergebnisse.

Anwendungsbereiche der Ovalradzähler

Unsere Ovalradzähler sind besonders geeignet für:

• Chemie- und Pharmaindustrie
• Anwendungen, die genaue Messungen von viskosen und dichten Flüssigkeiten erfordern

Die volumetrische Messmethode des Ovalradzählers macht ihn zur idealen Wahl für Prozesse, bei denen andere Messprinzipien an ihre Grenzen stoßen. Besonders in der chemischen Industrie, wo die präzise Dosierung hochviskoser Substanzen entscheidend ist, bieten unsere Durchflussmesser signifikante Vorteile.

Technische Dokumentation

• [PDF] | Bedienungsanleitung

Technische Spezifikationen unserer Ovalradzähler

Gehäusematerial: AISI316 Edelstahl, POM oder Aluminium
Zahnradmaterial: POM
Betriebstemperatur: max. 60°C (für Anwendungen bis 80°C bitte anfragen)
Minimaler Betriebsdruck: 50 mBar
Maximaler Betriebsdruck:

• POM ½" und 1": 12 bar
• Aluminium und AISI316 ½": 70 bar
• 1": 30 bar (für Anwendungen bis 110 bar bitte anfragen)
  Viskositätsbereich: max. 2000 cP (für höhere Werte bitte anfragen)
  Ausgangssignal: Impuls, Reed-Relais (optional: 4-20 mA, 0-10 VDC oder 0-5 VDC)
  Messgenauigkeit: ±0,5% vom Messwert
  Wiederholgenauigkeit: ±0,03%
  Messbereich:
• ½": 1 bis 30 l/min
• 1": 10 bis 100 l/min

Vorteile unserer Ovalradzähler im Detail

Herausragende Messgenauigkeit

Mit einer Genauigkeit von ±0,5% und einer außergewöhnlichen Wiederholgenauigkeit von ±0,03% gehören unsere Ovalradzähler zu den präzisesten Messgeräten ihrer Klasse. Diese Messgenauigkeit bleibt auch bei schwankenden Prozessbedingungen konstant, was eine zuverlässige Prozesssteuerung ermöglicht.

Vielseitige Einsetzbarkeit

Dank der robusten Konstruktion und verschiedener verfügbarer Materialoptionen können unsere Durchflussmesser an eine Vielzahl von Anwendungen angepasst werden. Die Auswahl zwischen AISI316 Edelstahl, POM oder Aluminium für das Gehäuse erlaubt den Einsatz auch bei chemisch aggressiven Medien.

Flexible Systemintegration

Mit verschiedenen Ausgangssignalen wie Impuls, Reed-Relais oder optionalen analogen Ausgängen (4-20 mA, 0-10 VDC, 0-5 VDC) lassen sich unsere Ovalradzähler problemlos in bestehende Steuerungs- und Überwachungssysteme integrieren.

Zuverlässigkeit unter extremen Bedingungen

Unsere Ovalradzähler arbeiten zuverlässig bei Drücken von nur 50 mBar bis hin zu 70 bar (optional sogar bis 110 bar). Dies ermöglicht den Einsatz sowohl in Niederdruck- als auch in Hochdruckanwendungen ohne Kompromisse bei der Messgenauigkeit.

Maßgeschneiderte Lösungen für Ihre spezifischen Anforderungen

Jede industrielle Anwendung stellt einzigartige Anforderungen an die Durchflussmessung. Unser erfahrenes Ingenieurteam unterstützt Sie bei der Auswahl des optimalen Ovalradzählers für Ihre spezifische Anwendung und berät Sie zu allen technischen Aspekten, von der Materialauswahl bis zur Systemintegration.

Kontaktieren Sie uns für eine persönliche Beratung

Benötigen Sie präzise Durchflussmessung für hochviskose Flüssigkeiten? Unser Expertenteam steht Ihnen für eine ausführliche Beratung zur Verfügung. Profitieren Sie von unserer langjährigen Erfahrung und technischen Expertise, um die optimale Lösung für Ihre Messaufgabe zu finden.
