Flowmax 400i EX Ultraschall Durchflussmesser

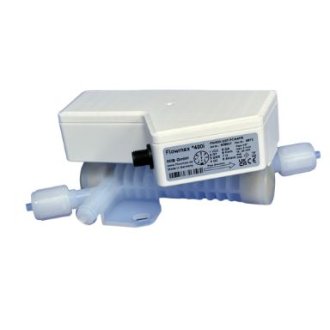

Flowmax 400i EX Ultraschall Durchflussmesser | Ex-Zone

In explosionsgefährdeten Industrieanlagen ist eine sichere und präzise Durchflussmessung unerlässlich. Der Flowmax 400i EX ist ein zertifizierter Ultraschall Durchflussmesser, der eine berührungslose Volumenstrommessung für leitfähige und nichtleitfähige Flüssigkeiten ermöglicht. Seine robuste und chemikalienbeständige Konstruktion gewährleistet zuverlässige Messwerte selbst unter anspruchsvollen Prozessbedingungen.

Ultraschall-Messprinzip

Der Flowmax 400i EX arbeitet nach dem Ultraschall-Laufzeitverfahren. Dabei werden Signale durch das Medium gesendet und die Laufzeitdifferenz zur Berechnung des Volumenstroms ausgewertet. Da keine beweglichen Bauteile vorhanden sind, entsteht kein mechanischer Verschleiß. Dies sorgt für hohe Messstabilität und minimale Wartungsanforderungen.

Weitere Modelle finden Sie in unserer Kategorie Ultraschall Durchflussmesser .

Produktmerkmale

  • Berührungslose Ultraschall-Messung
  • Keine beweglichen Teile – verschleißfrei
  • Medienberührte Teile aus PFA
  • Integrierte Leerlauferkennung
  • Schnelle Reaktionszeit
  • Konfigurierbare digitale und analoge Ausgänge
  • Optionale Kalibrierung mit Zertifikat

Technische Daten

Mechanische Ausführung

  • Material medienberührter Teile: PFA
  • Gehäusematerial: PP
  • Nennweiten: DN7 / DN10 / DN15 / DN20
  • Messbereiche: 0,03–120 l/min je nach Ausführung
  • Schutzart: IP65
  • Medientemperatur: 0 … 50 °C
  • Nenndruck: PN6

Elektrische Eigenschaften

  • Versorgungsspannung: 24 VDC, ca. 3,6 W
  • Elektrischer Anschluss: 8-adriges Kabel

Ein- und Ausgänge

  • 1 Digitaleingang (z. B. Dosierstart)
  • 2 Digitalausgänge (Impuls oder Alarm)
  • 1 Analogausgang (0/4–20 mA)
  • RS-485 Schnittstelle

Messgenauigkeit

  • Messabweichung: ±2 % vom Messwert oder ±0,15 % vom Endwert
  • Optionale Kalibrierung: ±1 % vom Messwert
  • Wiederholgenauigkeit: ≤ 0,5 %
  • Referenznorm: VDI/VDE 2642

Explosionsschutz-Zulassung

Zone 1

  • IECEx Ex mb IIC T6 Gb
  • ATEX II 2G Ex mb IIC T6 Gb

Zone 2

  • ATEX II 3G Ex mc IIC T6 Gc

Anwendungsbereiche

Der Flowmax 400i EX Ultraschall Durchflussmesser eignet sich für:

  • Chemische und petrochemische Anlagen
  • Messung aggressiver oder korrosiver Flüssigkeiten
  • Prozessanlagen in Ex-Zonen
  • Dosier- und Batch-Prozesse
  • Industrielle Transferleitungen

Warum RST Elektronik

RST Elektronik liefert industrielle Messtechnik mit technischer Beratung und projektspezifischer Auslegung. Unsere Ultraschall Durchflussmesser bieten langfristige Betriebssicherheit in Standard- und Ex-Anwendungen.

Angebot anfordern

Kontaktieren Sie unser Team für technische Informationen, Auslegungshilfe oder ein individuelles Angebot zum Flowmax 400i EX Ultraschall Durchflussmesser.

Wie funktionieren Ultraschall-Durchflussmesser?

Ein Ultraschall-Durchflussmesser nutzt modernste Schallwellen-Technologie, um die Fließgeschwindigkeit und Durchflussmenge einer Flüssigkeit in einem Rohr präzise zu messen. Durch die Analyse der reflektierten Frequenzen, die durch das Medium übertragen werden, kann der Durchfluss exakt ermittelt werden – selbst bei variierenden Strömungsgeschwindigkeiten.

Technologie hinter der Ultraschallmessung

Ultraschall-Durchflussmesser bestehen aus einem Sender und einem Empfänger. Die Schallwellen, die durch den Flüssigkeitsstrom gesendet werden, werden beim Rücklauf durch den sogenannten Doppler-Effekt beeinflusst. Je schneller die Flüssigkeit strömt, desto größer ist die Frequenzverschiebung – diese wird zur präzisen Berechnung der Fließgeschwindigkeit genutzt.

Vorteile von Ultraschall-Durchflussmessern

  • Berührungsfreie Messung: Kein direkter Kontakt zur Flüssigkeit – hygienisch und sicher.
  • Hohe Genauigkeit: Präzise Echtzeitmessung der Durchflussmenge.
  • Wartungsfrei: Keine beweglichen Teile – reduziert Ausfallzeiten.
  • Einfache Installation: Klemmbare Sensoren, kein Schneiden oder Schweißen erforderlich.

Typische Einsatzbereiche

  • Wasser- und Abwassertechnik
  • Lebensmittel- und Getränkeindustrie
  • Chemie- und Petrochemieanlagen
  • Kühlkreisläufe & HVAC-Systeme
  • Landwirtschaftliche Bewässerung

Warum RST Elektronik?

Unsere Ultraschall-Durchflussmesser bieten fortschrittliche Messlösungen mit hoher Zuverlässigkeit und Benutzerfreundlichkeit. Sie eignen sich für nahezu jede industrielle Anwendung und überzeugen durch langlebige Qualität.

Jetzt beraten lassen

Möchten Sie mehr über Ultraschall-Durchflussmesser erfahren oder ein individuelles Angebot erhalten? Besuchen Sie unsere Produktseiten oder nehmen Sie direkt Kontakt zu unserem Experten-Team auf.
