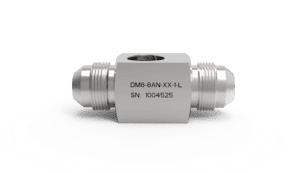

Hochleistungs Durchflussmesser DM 8-8 - Großvolumen

Spitzenleistung für industrielle Großanlagen und Prozesse

Der Trigas Hochleistungs Durchflussmesser DM 8-8 definiert neue Standards für großvolumige Durchflussmessungen mit seinem beeindruckenden Messbereich von 0,3 bis 38 l/min. Diese Hochleistungslösung kombiniert maximale Kapazität mit der bewährten Trigas-Präzision von ±0,03% und ist speziell für anspruchsvolle Industrieanwendungen mit hohen Durchflussraten konzipiert.

Warum der DM 8-8 die ultimative Hochleistungslösung ist

Maximale Durchflusskapazität ohne Präzisionsverlust

Mit seinem vergrößerten Innendurchmesser von 10,2 mm ermöglicht dieser Hochleistungs Durchflussmesser die Messung von Durchflussraten bis zu 38 l/min bei gleichbleibend hoher Genauigkeit. Der erweiterte Messbereich macht ihn zur ersten Wahl für Großanlagen, Produktionslinien und Prozesse mit hohen Volumenströmen.

Robuste Konstruktion für kontinuierlichen Betrieb

Die optimierte Edelstahlkonstruktion mit keramischen Kugellagern in Edelstahlkäfigen gewährleistet höchste Langlebigkeit auch bei Dauerbetrieb. Der reduzierte Druckverlust von nur 0,3 bar minimiert Energiekosten und Systembelastung.

Umfassende technische Spezifikationen

Messbereich und Genauigkeitsklasse

• Linearer Arbeitsbereich: 2,8 - 33 l/min (optimaler Betrieb)
• Erweiterter Messbereich: 0,3 - 38 l/min (maximale Flexibilität)
• Kalibriergenauigkeit: ≤±0,03% vom Messwert
• Wiederholgenauigkeit: ≤±0,05% vom Messwert
• Linearität ohne Korrektur: ≤±0,5%
• Linearität mit Elektronik: ≤±0,1%

Hochleistungs-Betriebsparameter

• Maximaler Betriebsdruck: 410 bar
• Systemdruckverlust: 0,3 bar bei 70% linearem Durchfluss
• Betriebstemperaturbereich: -270°C bis 400°C
• Ansprechzeit: <3 ms
• K-Faktor: 3720 Impulse/l
• Maximale Signalfrequenz: 2100 Hz

Mechanische Hochleistungsausführung

• Gehäusematerial: Hochwertiger Edelstahl
• Turbinenrotor: Präzisions-Edelstahl
• Lagersystem: Keramische Kugellager mit Edelstahlkäfig
• Systemgewicht: 150 g
• Innendurchmesser: 10,2 mm
• Gesamtlänge: 62,2 mm

Spezialisierte Großvolumen-Anwendungen

Industrielle Großanlagen und Kraftwerke

Hochleistungs Durchflussmesser sind unverzichtbar für die Überwachung von Kühlkreisläufen, Brennstoffsystemen und Hilfssystemen in Kraftwerken und Großanlagen. Die hohe Durchflusskapazität ermöglicht den Einsatz in Hauptversorgungsleitungen.

Petrochemische Industrie und Raffinerien

In Raffinerien und petrochemischen Anlagen gewährleistet der DM 8-8 die präzise Messung von Rohöl, Raffinerieprodukte und Zwischenprodukten. Die Hochtemperaturbeständigkeit macht ihn ideal für Crackanlagen und Destillationsprozesse.

Großvolumige Produktionslinien

Für Produktionslinien mit hohen Durchsatzraten bietet der Hochleistungs Durchflussmesser die erforderliche Kapazität für Batch-Produktion, kontinuierliche Prozesse und Qualitätskontrolle.

Marine und Offshore-Anwendungen

Die robuste Konstruktion und hohe Durchflusskapazität machen den DM 8-8 ideal für Schiffstechnik, Offshore-Plattformen und maritime Anwendungen mit hohen Volumenströmen.

Chemische Verfahrenstechnik

In der chemischen Großindustrie ermöglicht die Kombination aus hoher Kapazität und Präzision die exakte Prozesssteuerung bei Polymerisationen, Synthesereaktionen und Aufarbeitungsprozessen.

Professionelle Installation und Betrieb

Optimierte Einbauparameter

• Beruhigungsstrecke Einlauf: 102 mm gerader Rohrverlauf
• Beruhigungsstrecke Auslauf: 51 mm gerader Rohrverlauf
• Filtration: 10μ Partikelfilter zwingend erforderlich
• Anschlussgewinde: 1/2" Standardanschluss
• Gewindespezifikation: 3/4"-16UNJF-3A

Medienkompatibilität für Großanlagen

Der Hochleistungs Durchflussmesser ist für eine Referenzviskosität von 1,3 mm²/s ausgelegt, arbeitet jedoch zuverlässig mit einer Vielzahl industrieller Medien. Die Edelstahlkonstruktion gewährleistet Beständigkeit gegen die meisten Industrieflüssigkeiten.

Technische Dokumentation zum Download

Verfügbare PDF-Dokumente

• 📄 Technische Spezifikationen PDF - Vollständige technische Daten und Spezifikationen
• 📋 Bedienungsanleitung PDF - Detaillierte Installations- und Betriebsanleitung

Qualitätssicherung für Großanlagen

Zertifizierte Kalibrierung

Jeder Hochleistungs Durchflussmesser wird in akkreditierten Kalibrierlabors individuell vermessen und zertifiziert. Die Kalibrierung erfolgt mit rückführbaren Standards über den gesamten Messbereich:

• Vollständige Kennlinienvermessung
• Temperaturkompensationsdaten
• Viskositätskorrektur
• Druckabhängigkeitsanalyse

Langzeitsicherheit und Wartung

• Wartungsintervalle für Dauerbetrieb optimiert
• Ersatzteilverfügbarkeit über 15 Jahre garantiert
• Rekalibrierung vor Ort möglich
• Predictive Maintenance Programme verfügbar

Systemintegration und Automatisierung

Kompatibilität mit Leitsystemen

Der Hochleistungs Durchflussmesser lässt sich nahtlos in alle gängigen Prozessleitsysteme integrieren. Die hohe Signalfrequenz von bis zu 2100 Hz ermöglicht präzise Regelung auch bei schnellen Prozessänderungen.

Datenanalyse und Monitoring

• Trendanalyse für Prozessoptimierung
• Alarmfunktionen bei Grenzwertüberschreitung
• Historische Datenaufzeichnung
• Fernüberwachung und Diagnostik

Warum RST Elektronik für Ihre Großanlagen-Messtechnik

Als spezialisierter Partner für industrielle Großanlagen verfügen wir über die Expertise für komplexe Messtechnik-Projekte. Unser Ingenieursteam unterstützt Sie von der Anlagenplanung bis zur Inbetriebnahme.

Projektbezogene Services

• Anlagenplanung und Systemdesign
• Vor-Ort-Installation und Konfiguration
• Schulung Ihres Bedienungspersonals
• Langzeit-Servicevertrag und Wartung

Technische Expertise

• 20+ Jahre Erfahrung in Großanlagen
• Zertifizierte Kalibrierung und Wartung
• 24/7 technischer Support
• Ersatzteile und Reparaturservice

Support für kritische Anwendungen

Für Anwendungen mit höchsten Verfügbarkeitsanforderungen bieten wir spezielle Support-Pakete mit garantierten Reaktionszeiten und Ersatzgeräteverfügbarkeit. Unser deutschsprachiger Support steht Ihnen rund um die Uhr zur Verfügung.

Maximieren Sie Ihre Anlagenleistung noch heute!

Sprechen Sie mit unseren Großanlagen-Spezialisten und erfahren Sie, wie der Trigas Hochleistungs Durchflussmesser DM 8-8 Ihre Produktionskapazität steigern kann.

📞 Sofortige Expertenberatung - Unsere Ingenieure analysieren Ihre Großanlage und entwickeln die optimale Messtechnik-Lösung.

⚡ Express-Lieferung verfügbar - Für kritische Anwendungen bieten wir beschleunigte Lieferzeiten und Notfall-Support.

Ihre Großanlage verdient Großleistung - Starten Sie noch heute mit dem DM 8-8!
