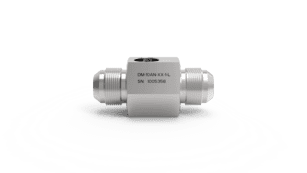

Trigas DM 10 Turbinen Durchflussmesser - Industriestandard für Höchstleistung

Trigas DM 10 Turbinen Durchflussmesser | Industrielle Präzision

Professionelle Durchflussmesstechnik für erweiterte Messbereiche

Der Trigas DM 10 Turbinen Durchflussmesser definiert industrielle Präzision neu. Mit einem erweiterten Messbereich von 0,6 bis 70 Litern pro Minute bietet diese Lösung optimale Performance für mittlere bis große Volumenströme in kritischen Industrieanwendungen.

Überlegene Leistungsmerkmale des DM 10 Turbinen Durchflussmessers

Erweiterte Messkapazität

Der lineare Arbeitsbereich von 4,5 bis 60 l/min (1,2 bis 16 GPM) garantiert höchste Messgenauigkeit, während der erweiterte Bereich bis 70 l/min (18,5 GPM) maximale Flexibilität in dynamischen Prozessen bietet.

Messtechnische Exzellenz

  • Kalibriergenauigkeit: ±0,03% vom Messwert für laborgleiche Präzision
  • Wiederholbarkeit: ±0,05% für konstante Langzeitergebnisse
  • Linearität: ±0,5% im Arbeitsbereich, ±0,1% mit Linearisierungselektronik
  • Ansprechzeit: Unter 3 ms für hochdynamische Regelungen

Robuste Industriekonstruktion

Die Volledelstahl-Ausführung mit Keramiklagern gewährleist zuverlässigen Betrieb unter extremsten Bedingungen von -270°C bis +400°C bei Drücken bis 410 bar.

Technische Spezifikationen DM 10

Messbereich und Performance

  • Linearer Messbereich: 4,5 - 60 l/min (1,2 - 16 GPM)
  • Erweiterter Messbereich: 0,6 - 70 l/min (0,16 - 18,5 GPM)
  • Betriebsdruck: Bis 410 bar für Hochdruckanwendungen
  • Druckverlust: 0,61 bar bei 70% Nenndurchfluss
  • Temperaturbereich: -270°C bis +400°C (-454°F bis 752°F)

Messtechnische Kennwerte

  • K-Faktor: 1.710 Impulse/Liter
  • Maximale Frequenz: 2.000 Hz
  • Kalibriergenauigkeit: ≤±0,03% vom Messwert
  • Reproduzierbarkeit: ≤±0,05% vom Messwert

Konstruktionsdetails

  • Innendurchmesser: 12,8 mm für optimierte Strömung
  • Gesamtlänge: 69,1 mm kompakte Bauform
  • Gewicht: 282 Gramm robuste Ausführung
  • Gehäuse: Volledelstahl für Korrosionsbeständigkeit
  • Lagerung: Keramikkugellager mit Stahlkäfig

Anschlusstechnik

  • Anschlussgröße: 5/8 Zoll Standardanschluss
  • Anschlussgewinde: 7/8"-14UNJF-3A Präzisionsgewinde
  • Empfohlene Vorfiltration: 10 μm Partikelschutz
  • Einlaufstrecke: 128 mm für laminare Anströmung
  • Auslaufstrecke: 64 mm Beruhigungsstrecke

Industrielle Anwendungsgebiete

Prozessindustrie

Kontinuierliche Überwachung von Prozessmedien in chemischen und petrochemischen Anlagen mit höchsten Sicherheitsanforderungen.

Energie- und Versorgungstechnik

Präzise Mengenerfassung in Kraftwerken, Fernwärmenetzen und industriellen Energiemanagementsystemen.

Maschinenbau und Prüftechnik

Zuverlässige Durchflussmessung an Motorenprüfständen, Hydraulikprüfungen und Komponentenvalidierung.

Lebensmitteltechnologie

Hygienische Durchflussmessung in der Getränkeproduktion, Milchverarbeitung und pharmazeutischen Herstellung.

Forschung und Qualitätssicherung

Hochpräzise Messungen für Materialprüfungen, Entwicklungsprojekte und Kalibrierstandards.

Technologische Vorteile des DM 10

Erweiterte Messreichweite

Der große Messbereich von 1:117 (0,6 - 70 l/min) reduziert die Anzahl benötigter Messgeräte und vereinfacht die Systemauslegung.

Schnelle Systemintegration

Standardisierte Anschlüsse und bewährte Signalaufbereitung ermöglichen problemlose Integration in bestehende Mess- und Leitsysteme.

Minimaler Wartungsaufwand

Die verschleißarme Keramiklagerung und korrosionsbeständige Edelstahlkonstruktion gewährleisten wartungsfreien Langzeitbetrieb.

Universelle Medienkompatibilität

Geeignet für aggressive Medien, extreme Temperaturen und hohe Drücke - ideal für anspruchsvolle Industrieumgebungen.

Qualitätssicherung und Dokumentation

Umfassende technische Unterlagen

  • Technisches Datenblatt mit vollständigen Spezifikationen
  • Bedienungsanleitung für Installation und Betrieb
  • Kalibrierzertifikate nach DIN/ISO Standards
  • Materialzertifikate für kritische Anwendungen

Messtechnische Rückverfolgbarkeit

Alle Kalibrierungen erfolgen mit rückführbaren Normalen und dokumentierter Messunsicherheit gemäß internationaler Standards.

Ihre Investition in Messpräzision

Fordern Sie jetzt Ihr maßgeschneidertes Angebot an!

Profitieren Sie von zwei Jahrzehnten Expertise in der industriellen Durchflussmesstechnik. Unsere Applikationsingenieure unterstützen Sie bei der optimalen Gerätekonfiguration für Ihre spezifischen Anforderungen.

Unser Service für Sie:

  • Kostenlose Anwendungsberatung durch Messtechnik-Experten
  • Individuelle Kalibrierung nach Kundenspezifikation
  • Express-Lieferung aus deutschem Lager verfügbar
  • Lebenslanger technischer Support und Wartungsservice
