Trigas DM 16 Industrieller Durchflussmesser - Hochleistung für Großanlagen

Trigas DM 16 Industrieller Durchflussmesser | Hochvolumen

Hochvolumen-Durchflussmesstechnik für industrielle Großanwendungen

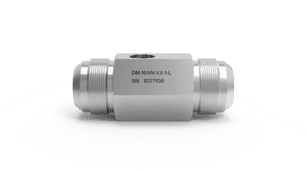

Der Trigas DM 16 industrieller Durchflussmesser wurde speziell für anspruchsvolle Großanlagen entwickelt. Mit einem beeindruckenden Messbereich von 2,2 bis 240 Litern pro Minute setzt er neue Maßstäbe in der Hochvolumen-Durchflussmessung für kritische Industrieprozesse.

Überlegene Performance für Industrielle Großanlagen

Außergewöhnliche Messkapazität

Der lineare Arbeitsbereich von 19 bis 220 l/min garantiert höchste Messpräzision, während der erweiterte Bereich bis 240 l/min maximale Flexibilität für variable Prozessbedingungen bietet. Das entspricht einem Messbereich-Verhältnis von 1:109 für optimale Anlagenauslegung.

Industrietaugliche Präzision

  • Kalibriergenauigkeit: ±0,03% vom Messwert für produktionsrelevante Genauigkeit
  • Langzeitstabilität: ±0,05% Wiederholbarkeit über Jahre hinweg
  • Linearität: ±0,5% im Arbeitsbereich, ±0,1% mit Elektronik-Linearisierung
  • Dynamische Ansprechzeit: Unter 3 ms für schnelle Prozessregelung

Robuste Großanlagen-Konstruktion

Die verstärkte Edelstahl-Ausführung mit 1-Zoll-Anschluss und 21,9 mm Innendurchmesser ist für kontinuierlichen Industriebetrieb bei Drücken bis 350 bar ausgelegt.

Technische Spezifikationen DM 16

Messleistung und Kapazität

  • Linearer Messbereich: 19 - 220 l/min für Standardanwendungen
  • Erweiterter Messbereich: 2,2 - 240 l/min für variable Prozesse
  • Betriebsdruck: Bis 350 bar für Hochdruck-Industrieanlagen
  • Druckverlust: Nur 0,39 bar bei 70% Nenndurchfluss
  • Temperaturbereich: -270°C bis +400°C für extreme Bedingungen

Messtechnische Leistungsdaten

  • K-Faktor: 550 Impulse/Liter für optimale Auflösung
  • Maximale Frequenz: 2.200 Hz für hohe Durchflussraten
  • Kalibriergenauigkeit: ≤±0,03% vom Messwert
  • Reproduzierbarkeit: ≤±0,05% vom Messwert langzeitstabil

Mechanische Ausführung

  • Innendurchmesser: 21,9 mm für große Volumenströme
  • Gesamtlänge: 90,4 mm kompakte Industriebauform
  • Gewicht: 550 Gramm robuste Schwerausführung
  • Gehäusematerial: Volledelstahl korrosionsbeständig
  • Lagerung: Hochleistungs-Keramikkugellager

Industrielle Anschlusstechnik

  • Anschlussgröße: 1 Zoll Standard-Industrieanschluss
  • Anschlussgewinde: 1-5/16"-12UNJ-3A Hochdruckgewinde
  • Empfohlene Vorfiltration: 20 μm Industriefilter
  • Einlaufstrecke: 219 mm für laminare Strömung
  • Auslaufstrecke: 110 mm Beruhigungszone

Industrielle Großanlagen-Anwendungen

Chemische Prozessindustrie

Kontinuierliche Überwachung von Reaktanden, Lösungsmitteln und Produktströmen in großtechnischen Chemieanlagen mit höchsten Sicherheits- und Qualitätsanforderungen.

Kraftwerks- und Energietechnik

Präzise Mengenerfassung von Kühlwasser, Speisewasser und Brennstoffen in thermischen Kraftwerken, Kernkraftwerken und industriellen Dampfanlagen.

Petrochemische Industrie

Zuverlässige Durchflussmessung von Rohöl, Raffinerieprodukten und petrochemischen Zwischenprodukten in Raffinerien und Großanlagen.

Automotive-Prüftechnik

Hochpräzise Kraftstoff- und Kühlmittelmessungen an Großmotoren-Prüfständen, Getriebe-Testanlagen und Fahrzeug-Klimaprüfungen.

Lebensmittel-Großproduktion

Hygienische Durchflussmessung in Molkereien, Brauereien, Getränkeabfüllanlagen und pharmazeutischen Produktionsstätten.

Technologische Vorteile für Großanlagen

Erweiterte Hochvolumen-Reichweite

Der große Messbereich von 1:109 reduziert die Gerätevielfalt und vereinfacht die Anlagenplanung bei variablen Betriebsbedingungen.

Industrielle Systemintegration

Standardisierte 1-Zoll-Anschlüsse und bewährte Signalschnittstellen ermöglichen problemlose Integration in bestehende Prozessleitsysteme und SCADA-Systeme.

Wartungsoptimierte Auslegung

Die verstärkte Keramiklagerung und korrosionsbeständige Edelstahlkonstruktion gewährleisten wartungsfreien Dauerbetrieb auch bei aggressiven Industriemedien.

Hochdruck-Kompatibilität

Ausgelegt für Betriebsdrücke bis 350 bar - ideal für Hochdruck-Prozesse in der chemischen Industrie und Energietechnik.

Qualitätssicherung und Industriestandards

Vollständige technische Dokumentation

  • Technisches Datenblatt mit allen Industriespezifikationen
  • Installations- und Betriebsanleitung für Anlagentechniker
  • Werkskalibrierzertifikate nach internationalen Standards
  • Materialzeugnisse für kritische Prozessanwendungen

Industrielle Rückverfolgbarkeit

Alle Kalibrierungen erfolgen mit nationalen Normalen und vollständiger Dokumentation der Messunsicherheit gemäß DIN EN ISO/IEC 17025.

Compliance und Zertifizierungen

Entwickelt und gefertigt nach internationalen Industriestandards für den Einsatz in regulierten Industriezweigen.

Investition in Großanlagen-Messtechnik

Fordern Sie jetzt Ihr Industrieanlagen-Angebot an!

Als autorisierter Trigas-Distributor für Deutschland unterstützen wir Sie bei Großprojekten mit umfassendem Service und technischer Beratung. Profitieren Sie von unserem Lagerprogramm und spezialisierten Industrieservice.

Unser Distributor-Service für Großanlagen:

  • Projektberatung durch erfahrene Anwendungstechniker
  • Lagerware für kritische Ersatzteilversorgung
  • Technische Unterstützung bei Integration und Inbetriebnahme
  • Großmengen-Konditionen für Anlagenbauer und Systemintegratoren
