LZS Kunststoffrohr Durchflussmesser für zuverlässige Wasser- und Luftmessung

LZS Kunststoffrohr Durchflussmesser für industrielle Anwendungen

LZS Kunststoffrohr Durchflussmesser - Präzise und wirtschaftlich

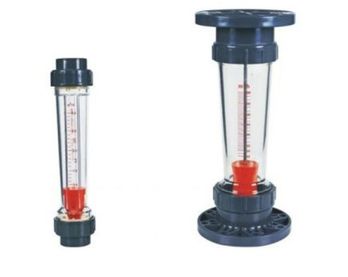

Der LZS Kunststoffrohr Durchflussmesser ist ein mechanisches Messgerät, das zur zuverlässigen Messung von Wasserdurchflüssen entwickelt wurde. Diese Art von Schwebekörper-Durchflussmesser (Rotameter) ist auch in speziellen Ausführungen für die Luftdurchflussmessung erhältlich und bietet eine kostengünstige Lösung für verschiedenste Anwendungen.

Vorteile des Kunststoffrohr Designs

Im Gegensatz zu Glasrohr-Varianten bieten unsere Kunststoffrohr Durchflussmesser erhöhte Bruchsicherheit bei gleichzeitig gutem Preis-Leistungs-Verhältnis. Die robuste ABS-Konstruktion gewährleistet eine lange Lebensdauer auch in anspruchsvollen industriellen Umgebungen.

Technische Eigenschaften

Anschluss und Durchflusskapazität
  • Anschlussmöglichkeiten: ½" bis 2 ½" oder Flanschausführungen
  • Durchflussbereich: 10..100 L/h bis 12...60 m³/h und bis zu 120 m³/h
  • Einbaulänge: 280 mm bis 430 mm
Materialien und Komponenten
  • Medienberührte Teile: AS
  • O-Ring: Viton
  • Schwebekörper: ABS
  • Anschlussmaterial: ABS
Betriebsparameter
  • Betriebstemperatur: 0°C...60°C
  • Maximaler Betriebsdruck: 6 Bar
  • Messgenauigkeit: 4% vom Skalenendwert
  • Einbaulage: Vertikal

Anwendungsvielfalt der LZS Kunststoffrohr Durchflussmesser

Unsere LZS Serie eignet sich hervorragend für kostenbewusste Anwendungen, bei denen eine zuverlässige Durchflussmessung ohne elektrische Versorgung benötigt wird. Das transparente Kunststoffrohr ermöglicht die direkte visuelle Ablesung des aktuellen Durchflusses, während die robuste Konstruktion auch unter widrigen Bedingungen zuverlässig funktioniert.

Ideale Einsatzbereiche
  • Wasseraufbereitungsanlagen
  • Kühlanwendungen in der Industrie
  • Bewässerungssysteme
  • Prozesswasserkreisläufe
  • Dosiersysteme
  • Luftversorgungssysteme

Maßgeschneiderte Durchflusslösungen für Ihre Anforderungen

Benötigen Sie Unterstützung bei der Auswahl des richtigen Durchflussmessers? Unser Expertenteam steht Ihnen zur Verfügung, um das optimale Modell für Ihre spezifischen Anforderungen zu finden.

Die Technologie hinter Schwebekörper Durchflussmessern

Schwebekörper Durchflussmesser, auch bekannt als Rotameter, sind spezielle Messgeräte, die zur Messung von Flüssigkeitsströmen entwickelt wurden. Diese präzisen Instrumente basieren auf einem einfachen aber effektiven mechanischen Prinzip, das seit Jahrzehnten zuverlässig in verschiedensten industriellen Anwendungen eingesetzt wird.

Funktionsweise und Aufbau

Das Herzstück dieser Durchflussmesser ist ein konisches Messrohr mit einem integrierten Schwebekörper, der sich frei im Inneren bewegen kann. Wenn Flüssigkeit durch das Rohr strömt, hebt sich der Schwebekörper proportional zur Durchflussmenge. Diese vertikale Bewegung wird über einen Anzeigemechanismus abgelesen, wodurch die aktuelle Durchflussrate bestimmt werden kann.

Die Position des Schwebekörpers im kalibrierten Messrohr zeigt direkt den momentanen Durchfluss an - je höher der Schwebekörper schwebt, desto größer ist die Durchflussmenge. Diese unmittelbare visuelle Indikation macht Schwebekörper Durchflussmesser besonders benutzerfreundlich in der täglichen Anwendung.

Haupteinsatzgebiete

Schwebekörper Durchflussmesser finden breite Anwendung in verschiedenen Bereichen:

  • Wasseraufbereitungsanlagen: Zur Überwachung von Durchflussraten bei Filtrations- und Reinigungsprozessen
  • Industrielle Prozesse: Für die präzise Steuerung von Produktionsabläufen in der chemischen und verarbeitenden Industrie
  • Wasserverteilungssysteme: Zur Kontrolle und Optimierung von Wassernetzwerken

Vorteile und Einschränkungen

Diese Messgeräte werden aufgrund mehrerer Vorteile geschätzt:

  • Einfacher Aufbau: Robuste Konstruktion mit minimalen beweglichen Teilen
  • Wirtschaftlichkeit: Günstiger in der Anschaffung als elektronische Alternativen
  • Keine Energieversorgung erforderlich: Rein mechanische Funktionsweise ohne Strombedarf
  • Direkte Ablesung: Durchflussrate ist unmittelbar sichtbar ohne zusätzliche Instrumente

Es gibt jedoch auch einige Einschränkungen zu beachten:

  • Die Messgenauigkeit kann im Vergleich zu fortschrittlicheren elektronischen Durchflussmessern etwas niedriger sein
  • Bei hochviskosen Flüssigkeiten kann die Leistungsfähigkeit eingeschränkt sein
  • Für hochpräzise Anwendungen können kalibrierte Modelle erforderlich sein

Die richtige Wahl für Ihre Anwendung

Schwebekörper Durchflussmesser stellen eine bewährte und zuverlässige Lösung für zahlreiche Durchflussmessaufgaben dar. Ihre Kombination aus Einfachheit, Zuverlässigkeit und Wirtschaftlichkeit macht sie zu einer ausgezeichneten Wahl für viele industrielle und prozessorientierte Anwendungen.
