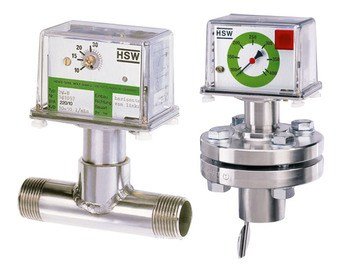

Henke DW-U Analog-Durchflussmesser mit LED-Schaltanzeige

Der DW-U ist ein mechanischer Durchflussmesser mit analoger Anzeige und verstellbarem Schaltpunkt zur einfachen Überwachung von Flüssigkeits- oder Gasströmen. Sein Schwebekörper mit Pendelmechanismus bewegt sich in Flussrichtung und aktiviert bei definiertem Durchfluss einen Mikroschalter zur Signalausgabe.

Funktionsweise und Vorteile

Ein interner Metallbälg schützt das Messsystem vollständig vom Medium und überträgt zuverlässig die Pendelbewegung. Sobald der Soll-Durchfluss erreicht wird, schaltet ein 3-poliger Mikroschalter – der aktuelle Status ist über eine LED-Anzeige sichtbar.

Merkmale im Überblick:

• Visuelle Durchflussanzeige in Echtzeit

• Einfach einstellbarer Schaltpunkt bei kleinen Skalierungen

• Unempfindlich gegenüber Verschmutzung & Magnetfeldern

• Individuell anpassbare Anzeige & Schaltpunktkonfiguration

• Wartungsarm & hohe Betriebssicherheit

• Hochtemperaturversion bis 300 °C verfügbar

• Frei montierbar in allen Einbaulagen und Durchflussrichtungen

• Leitungsgrößen von 3/8“ bis 24“

• Auch als Ex-geschützte Variante erhältlich (ATEX)

• Verfügbar mit einfacher oder doppelter Schaltfunktion

Typische Einsatzbereiche

• Kühlkreisläufe in der Schwerindustrie (z. B. Wasser, Öl)

• Kühlsysteme in der Automobilproduktion

• Ofenkühlung in der Verfahrenstechnik

Technische Spezifikationen

• Herkunft: Deutschland

• Typ: DW-U

• Genauigkeit: ±3 %

• Messbereich: 1 bis 75.000 l/min

• Temperaturbereich: 100 °C (300 °C optional)

• Druckbereich: max. 16 bar

• Prozessanschlüsse:

  • 1/2" bis 2" (T-Gehäuse)

  • 2" bis 24" (Eintauchversion)

• Schutzklasse: IP65

• Zertifizierung: ATEX EX IIGD, EEx c IIB T4, EX 3D, IP65 T125°C

Technische Dokumentation

• PDF – Technische Daten DW-U

Fragen Sie jetzt Ihr DW-U Modell mit gewünschter Schaltkonfiguration an – unser Team berät Sie gern!
