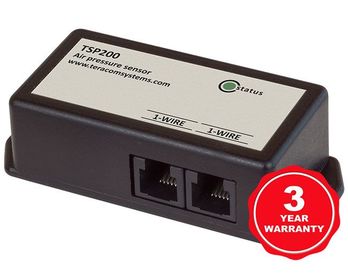

Barometrischer Drucksensor TSP200 mit 1-Wire-Technologie

Barometrischer Drucksensor TSP200 1-Wire | Präzise Messung

Präzise Luftdruckmessung für professionelle Anwendungen

Der TSP200 ist ein hochentwickelter barometrischer Drucksensor, der auf bewährter 1-Wire-Bus-Technologie basiert. Dieser kompakte Sensor nutzt modernste Silizium-MEMS-Technologie mit piezoresistiven Drucksensorelementen für außergewöhnliche Messgenauigkeit und Langzeitstabilität.

Innovative MEMS-Technologie für höchste Präzision

Bewährte Piezoresistive Sensortechnologie

Unser barometrischer Drucksensor basiert auf einem robusten Silizium-MEMS-Element, das nach dem piezoresistiven Messprinzip arbeitet. Diese etablierte Technologie gewährleistet hervorragende EMV-Festigkeit und außergewöhnliche Linearität über den gesamten Messbereich.

Integrierte Signalverarbeitung

Der TSP200 verfügt über eine spezialisierte Mixed-Signal-ASIC (Application-Specific Integrated Circuit), die präzise A/D-Wandlungen durchführt und optimierte Messergebnisse liefert. Die interne Temperatursensorik ermöglicht automatische Kompensation für verschiedene Umgebungsbedingungen.

Energieeffiziente 1-Wire-Kommunikation

Vereinfachte Systemintegration

Die 1-Wire-Bus-Technologie ermöglicht die Datenübertragung und Stromversorgung über eine einzige Leitung. Jeder Sensor verfügt über eine eindeutige 64-Bit-Seriennummer, die problemlose Identifikation und Konfiguration in Netzwerken mit mehreren Sensoren ermöglicht.

Daisy-Chain-Verkabelung

Zwei RJ11-Anschlüsse ermöglichen eine einfache Reihenschaltung (Daisy-Chain) mehrerer Sensoren ohne komplexe Verkabelung. Diese Topologie reduziert Installationsaufwand und Systemkosten erheblich.

Robuste Konstruktion für anspruchsvolle Umgebungen

Niedrigstromverbrauch

Der barometrische Drucksensor arbeitet im Nano-Watt-Bereich und ist speziell für energieeffiziente Überwachungsanwendungen optimiert. Mit einem maximalen Stromverbrauch von nur 2 mA eignet er sich ideal für batteriebetriebene Systeme.

Erweiterte Betriebsparameter

Betriebstemperatur: -20°C bis +70°C
Luftfeuchtigkeit: 0-85% RH (nicht kondensierend)
Versorgungsspannung: 4,0-5,5 V (1-Wire-Bus)
Kompakte Abmessungen: 85 x 35,1 x 23,5 mm

Hochpräzise Messspezifikationen

Außergewöhnliche Genauigkeit

Messbereich: 300-1100 hPa
Relative Genauigkeit: ±0,12 hPa (bei 950-1050 hPa, 25°C)
Absolute Genauigkeit: ±1 hPa (bei 950-1050 hPa, 25°C)
Auflösung: 0,1 hPa

Herausragende Leistungsmerkmale

Relative Empfindlichkeit: Bis zu 0,12 hPa
Hohe EMV-Immunität für störungsfreien Betrieb
Ausgezeichnete Langzeitstabilität durch digitale Signalverarbeitung
Einfache Installation durch standardisierte Anschlüsse

Vielseitige Industrieanwendungen

Gewächshäuser und Agrartechnik

Kontinuierliche Überwachung atmosphärischer Bedingungen in Gewächshäusern und landwirtschaftlichen Anlagen für optimale Pflanzenwachstumsbedingungen.

Laboratorien und Prozesskontrolle

Präzise Druckmessung in Laboren und bei der Überwachung industrieller Produktionsprozesse, wo höchste Genauigkeit erforderlich ist.

Höhenkammern und Prüfstände

Zuverlässige Druckmessung in Höhenkammern und Prüfständen für Luft- und Raumfahrtanwendungen sowie Automobilindustrie.

Tunnelbelüftungssysteme

Überwachung von Druckdifferenzen in Tunnelbelüftungssystemen für optimale Luftströmung und Sicherheit.

Systemkompatibilität und Erweiterungen

Kompatible Netzwerkmodule

Ethernet-IO-Modul TCW241 für vernetzte Installationen
Ethernet-Datenlogger TCW220 für kontinuierliche Datenerfassung
Drittanbieter-Systeme mit 1-Wire-Unterstützung

Erweiterte Systemintegration

Die eindeutige 64-Bit-Seriennummer ermöglicht:

Automatische Sensererkennung in komplexen Netzwerken
Parallelbetrieb mehrerer Sensoren am selben Bus
Zentrale Konfiguration und Überwachung

Technische Spezifikationen im Detail

Druckmessung

Betriebsdruckbereich: 300-1100 hPa
Messprinzip: Piezoresistiv (Silizium-MEMS)
Messtyp: Absolutdruck
Kalibrierung: Werkskalibrierung

Elektrische Eigenschaften

Kommunikationsprotokoll: 1-Wire-Bus
Stromversorgung: 4,0-5,5 V
Stromverbrauch: Maximal 2 mA
Anschlüsse: 2x RJ11-Stecker

Umgebungsbedingungen

Betriebstemperatur: -20°C bis +70°C
Lagertemperatur: -40°C bis +85°C
Luftfeuchtigkeit: 0-85% RH (nicht kondensierend)
Schutzart: Entsprechend Gehäusespezifikation

Garantie und technischer Support

Herstellergarantie

Umfassende Garantie auf alle Komponenten mit professionellem technischen Support durch unser Expertenteam.

Verfügbare Dokumentation

Detaillierte Bedienungsanleitung (PDF-Download)
Technische Spezifikationen mit Installationsrichtlinien
Anwendungsbeispiele für verschiedene Industriebereiche
1-Wire-Implementierungsguide für Systemintegratoren
