Zuverlässige Netzspannungsüberwachung mit galvanischer Trennung

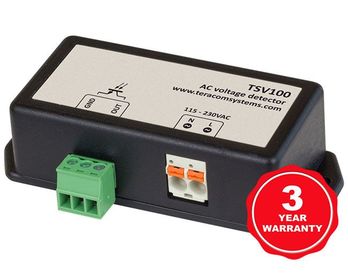

Die TSV100 AC Spannungsüberwachung ist ein hochpräzises Überwachungsgerät für industrielle Anwendungen mit optoisoliertem Open-Collector-Ausgang. Das Gerät erkennt zuverlässig Wechselspannungen in zwei konfigurierbaren Bereichen: 85-250 VAC (Standard) und 170-250 VAC. Die Bereichsauswahl erfolgt einfach über einen integrierten Jumper.

Innovative Volleletronik-Technologie

Maximale Zuverlässigkeit durch elektronische Bauweise

Die TSV100 AC Spannungsüberwachung verzichtet vollständig auf mechanische und elektromechanische Komponenten. Diese rein elektronische Konstruktion gewährleistet eine außergewöhnlich hohe Lebensdauer und Betriebssicherheit in anspruchsvollen Industrieumgebungen.

Galvanische Isolation für höchste Sicherheit

Durch den integrierten Optoisolator wird eine vollständige galvanische Trennung zwischen Eingangsspannung und Ausgangssignal erreicht. Das Überwachungsgerät benötigt ausschließlich die zu überwachende Spannung als Energieversorgung - keine zusätzliche Hilfsspannung erforderlich.

Vielseitige Anwendungsbereiche

Unterbrechungsfreie Stromversorgung (USV)

Die TSV100 AC Spannungsüberwachung eignet sich ideal für USV-Systeme zur kontinuierlichen Überwachung der Netzspannung. Bei Spannungsausfall oder -schwankungen wird sofort ein Alarmsignal ausgelöst.

Industrielle Automatisierungstechnik

In automatisierten Produktionsanlagen ermöglicht die TSV100 eine zuverlässige Spannungsüberwachung für:

Netzspannungsausfall-Alarmierung
Automatisierungsprozesse in der Industrie
Intelligente Verbrauchssteuerung bei Batteriebetrieb

Kompatible Überwachungssysteme

Die TSV100 AC Spannungsüberwachung ist vollständig kompatibel mit folgenden Systemen:

Ethernet IO-Modul TCW241
Ethernet Datenlogger TCW220
Remote IO-Modul TCW122B-CM
GSM-GPRS Fernüberwachungscontroller TCG120-4
Ethernet Digital IO-Modul TCW181B-CM

Technische Spezifikationen

Elektrische Eigenschaften

Betriebsspannungsbereich: 0 bis 250 VAC
Erkennungsschwelle (offener Jumper): 85 VAC
Erkennungsschwelle (geschlossener Jumper): 170 VAC (Werkseinstellung)
Schalthysterese: ±8 VAC
Galvanische Isolation: Vollständig optoisoliert

Umgebungsbedingungen

Betriebstemperatur: 0 bis +40°C
Relative Luftfeuchtigkeit: 5 bis 85% (nicht kondensierend)
Schutzart: IP30

Mechanische Daten

Abmessungen: 85 × 35,1 × 23,5 mm
Montage: DIN-Schienen-Montage
Gehäuse: Robustes Kunststoffgehäuse

Technische Dokumentation

Verfügbare Unterlagen:

Ihre Vorteile auf einen Blick

Sicherheit und Zuverlässigkeit

Vollständige galvanische Trennung zwischen Ein- und Ausgang
Wartungsfreie Vollelelektronik-Konstruktion
Hohe Störfestigkeit in industriellen Umgebungen
Geringer Temperaturdrift

Flexibilität und Kompatibilität

Zwei per Jumper wählbare Erkennungsschwellen
Geeignet für 115V und 230V Netze
Breite Kompatibilität mit Überwachungssystemen
Einfache Integration in bestehende Anlagen

Wirtschaftlichkeit

Keine externe Hilfsspannung erforderlich
Geringe Anschaffungskosten
Langlebige Konstruktion
Einfache Installation und Inbetriebnahme

Jetzt AC Spannungsüberwachung TSV100 anfragen

Benötigen Sie zuverlässige AC Spannungsüberwachung für Ihre industrielle Anwendung? Kontaktieren Sie unsere Experten für eine individuelle Beratung und erhalten Sie Ihr unverbindliches Angebot.
