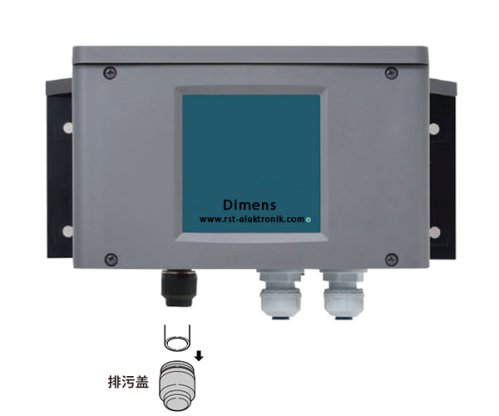

Dimens 850T Hochpräzisions-Trübungsanalysator

Stationäre Trübungsüberwachung mit Laborgenauigkeit

Der Dimens 850T Trübungsanalysator kombiniert höchste Messpräzision mit robuster Industrietechnik für kontinuierliche Wasserqualitätskontrolle. Als wandmontiertes Komplettsystem bietet er Laborgenauigkeit im 24/7-Dauerbetrieb.

Überlegene Analysentechnik für kritische Prozesse

90°-Nephelometrie nach ISO 7027

Das bewährte Streulichtverfahren mit LED-Technologie gewährleistet stabile, reproduzierbare Messergebnisse unabhängig von Medienfarbe oder organischen Trübstoffen. Die temperaturkompensierte Messung eliminiert saisonale Schwankungen.

Ultrapräziser Messbereich

• Messbereich: 0,0001 bis 100 NTU ohne Bereichsumschaltung
• Auflösung: 0,0001 NTU für Spurenanalytik / 0,01 NTU Routinebetrieb
• Genauigkeit: ±2% vom Messwert oder ±0,02 NTU (höherer Wert maßgebend)
• LED-Lichtquelle: > 50.000 Stunden wartungsfreie Betriebsdauer

Intelligente Bedieneinheit mit Vollausstattung

Bedienerfreundliches Interface

Das großflächige LCD-Display mit Hintergrundbeleuchtung zeigt simultan Trübungswert, Medientemperatur und Systemstatus an. Die mehrsprachige Menüführung (Englisch/Chinesisch) ermöglicht weltweiten Einsatz ohne Sprachbarrieren.

Universelle Energieversorgung

• AC-Betrieb: 90-260V AC, 50/60Hz für internationale Kompatibilität
• DC-Option: 24V DC für ATEX-Bereiche und USV-Anbindung
• Energieeffizienz: Optimierter Stromverbrauch für Dauerbetrieb

Prozessintegration und Datenmanagement

Analoge Signalübertragung

Galvanisch getrennte 4-20mA Stromschleife überträgt Trübungswerte störungsfrei über große Entfernungen. Maximale Belastung 600Ω für direkte Anbindung an Schreiber, SPS oder Datenlogger.

Digitale Konnektivität

RS485 Modbus RTU ermöglicht vollständige Integration in moderne Prozessleitsysteme. Alle Prozessdaten, Alarme und Konfigurationsparameter sind remote abrufbar und parametrierbar.

Intelligente Alarmfunktionen

Zwei unabhängige Grenzwertüberwachungen (High/Low) mit programmierbarer Hysterese verhindern Fehlalarme bei prozessüblichen Schwankungen. Potentialfreie Relaiskontakte für direkte Aktoransteuerung.

Robuste Konstruktion für Industrieeinsatz

Kompakte Wandmontage-Bauweise

• Gehäuseabmessungen: 160 × 260 × 150 mm für platzsparende Installation
• Schutzart: IP65 für feuchte Industrieumgebung
• Gewicht: Auswerteeinheit 1 kg, Sensorkopf 2 kg
• Montage: Wandbefestigung mit Schwenkarm für Wartungszugang

Optimierte Probenzuführung

• Durchflussrate: 100-200 ml/min für repräsentative Messung
• Probenvorbereitung: Integrierte Entlüftung und Temperierung
• Spülsystem: Automatische Sensorreinigung programmierbar

Anwendungsschwerpunkte in der Industrie

Trinkwasseraufbereitung

Kontinuierliche Endkontrolle in Wasserwerken zur Einhaltung der Trinkwasserverordnung. Dokumentation aller Messwerte für Behördennachweise und Qualitätsmanagementsysteme.

Industrielle Prozesswasserbehandlung

Überwachung kritischer Kontrollpunkte in Umkehrosmose-Anlagen, Ionenaustauschern und Membranfiltration. Optimierung von Rückspülzyklen und Chemikaliendosierung.

Abwasserbehandlung

Effizienzüberwachung in Kläranlagen, Flotationsanlagen und Sedimentationsbecken. Steuerung von Flockungshilfsmitteln und Überwachung der Ablaufqualität.

Pharma- und Lebensmittelindustrie

Validierbare Trübungsmessung für cGMP-konforme Produktion. Inline-Qualitätskontrolle bei Getränkeproduktion, Molkereiprodukten und pharmazeutischen Lösungen.

Betriebsparameter und Spezifikationen

Umgebungsbedingungen

• Betriebstemperatur: 0°C bis 50°C für standard Industrieumgebung
• Lagertemperatur: -20°C bis +70°C
• Relative Luftfeuchte: < 85% nicht kondensierend
• Schutzart: IP65 für Spritzwasser und Staubbelastung

Kalibration und Wartung

Werkseitige Primärkalibrierung mit rückführbaren Formazin-Standards nach ISO 7027. Benutzerfreundliche Vor-Ort-Kalibrierung mit Standardlösungen. Automatische Driftkorrektur verlängert Kalibrierintervalle.

Compliance und Qualitätssicherung

Internationale Normenkonformität

• ISO 7027-1: Wasserbeschaffenheit - Bestimmung der Trübung
• DIN EN ISO 7027: Deutsche Fassung der internationalen Norm
• US EPA Method 180.1: US-amerikanische Referenzmethode
• CE-Konformität: Europäische Maschinensicherheit und EMV

Dokumentation und Zertifizierung

Vollständige Prüfprotokolle und Kalibrierzertifikate im Lieferumfang. DAkkS-Kalibrierung für akkreditierte Laboratorien optional verfügbar. Validierungsunterstützung für GMP-Bereiche.

Technische Spezifikation im Detail

Parameter	Wert	Einheit	Bemerkung
Messverfahren	90° Nephelometrie	-	Nach ISO 7027
Messbereich	0,0001 - 100	NTU	Ohne Umschaltung
Auflösung	0,0001 / 0,01	NTU	Bereichsabhängig
Genauigkeit	±2% oder ±0,02	NTU	Höherer Wert gilt
Wiederholbarkeit	±1%	-	Standardabweichung
Lichtquelle	LED 860 nm	-	> 50.000h Lebensdauer
Detektor	Silizium-Photodiode	-	Temperaturkompensiert
Display	LCD hinterleuchtet	-	Mehrparameter-Anzeige
Versorgung	90-260V AC / 24V DC	-	Universal
Leistungsaufnahme	< 20	W	Energieeffizient
Analog-Ausgang	4-20mA isoliert	-	Max. 600Ω Last
Digital-Interface	RS485 Modbus RTU	-	Prozessintegration
Alarme	2 × programmierbar	-	High/Low mit Hysterese
Gehäuseschutz	IP65	-	Industrietauglich
Betriebstemperatur	0 - 50	°C	Standard
Durchfluss	100 - 200	ml/min	Probenzuführung
Abmessungen	160×260×150	mm	Wandmontage
Gewicht	1 + 2	kg	Controller + Sensor

---

Ihre Vorteile im Überblick

Technische Exzellenz

✓ Laborgenauigkeit im Industriebetrieb
✓ Wartungsarm durch LED-Technologie
✓ Langzeitstabil mit automatischer Driftkorrektur
✓ Mehrsprachig für internationale Projekte
✓ Kompaktbauweise für beengte Platzverhältnisse
✓ Universalversorgung 90-260V AC weltweit einsetzbar

Wirtschaftliche Effizienz

• Reduzierte Betriebskosten durch präzise Dosiersteuerung
• Verlängerte Filterstandzeiten durch Trendüberwachung
• Minimierter Wartungsaufwand durch Selbstdiagnose
• Compliance-Sicherheit für Behördenauflagen
• Fernüberwachung via Modbus reduziert Personalaufwand

Fordern Sie Ihr maßgeschneidertes Angebot an

Zwei Jahrzehnte Expertise in der Prozessanalytik sprechen für sich. Unsere Verfahrensingenieure entwickeln gemeinsam mit Ihnen die optimale Lösung für Ihre spezifische Anwendung.
