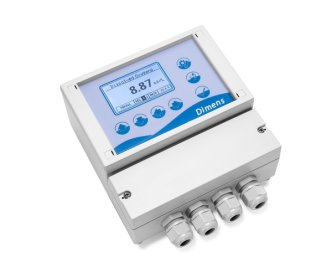

Dimens 6800D Sauerstoffanalysator mit Fluoreszenz-Technologie

Revolutionäre optische Sauerstoffmessung für industrielle Anwendungen

Der Dimens 6800D Sauerstoffanalysator nutzt innovative Fluoreszenz-Löschungstechnologie für präzise Messungen des gelösten Sauerstoffs. Dieses wartungsfreie System eignet sich optimal für Abwasserbehandlung, Oberflächenwasserkontrolle und Aquakultur-Anwendungen.

Funktionsprinzip der Fluoreszenz-Technologie

Optisches Messprinzip

Der Sauerstoffanalysator arbeitet nach dem Fluoreszenz-Löschungsprinzip: Blaues Licht regt fluoreszierendes Material zur Emission von rotem Licht an. Sauerstoffmoleküle absorbieren Energie und reduzieren dabei Dauer und Intensität des roten Lichts. Durch Messung der Phasendifferenz wird die Sauerstoffkonzentration präzise bestimmt.

Wartungsfreie Technologie

Im Gegensatz zu herkömmlichen Systemen benötigt dieser optische Sauerstoffanalysator keine Membranen oder Elektrolyte. Das eliminiert regelmäßige Wartungsarbeiten und reduziert Betriebskosten erheblich.

Technische Spezifikationen des Sauerstoffanalysators

Messbereich und Genauigkeit

• Messbereich gelöster Sauerstoff: 0 bis 20,00 ppm
• Temperaturbereich: 0 bis 60°C
• Auflösung: 0,01 ppm (Sauerstoff), 0,1°C (Temperatur)
• Genauigkeit: ±0,1 ppm oder ±1% vom Messwert
• Sensor: innoSens 450 optischer DO-Sensor

Ausgänge und Kommunikation

• Analogausgang 1: Isolierter 4-20 mA für Sauerstoff (Last: max. 600Ω)
• Analogausgang 2: Isolierter 4-20 mA für Temperatur (Last: max. 600Ω)
• Digitale Schnittstelle: RS485 Modbus RTU, 9600 bps
• Relais-Ausgänge: 3 programmierbare Relais (5A/250VAC; 5A/30VDC)

Konstruktion und Umgebungsbedingungen

• Gehäuse: IP65 Schutzklasse
• Stromversorgung: 90-260V AC, 50/60Hz oder 24V DC (optional)
• Betriebstemperatur: 0 bis 60°C
• Abmessungen: 160×166×73 mm
• Montage: Wandmontage

Spezialisierte Anwendungsbereiche

Abwasserbehandlung

Dieser Sauerstoffanalysator findet optimalen Einsatz in:

• Belebungsbecken: Kontinuierliche DO-Überwachung für optimale Belüftung
• Nachklärbecken: Qualitätskontrolle des gereinigten Abwassers
• Nitrifikationsprozesse: Präzise Sauerstoffsteuerung für Stickstoffabbau
• Prozessoptimierung: Energieeinsparung durch bedarfsgerechte Belüftung

Oberflächenwasser-Monitoring

• Flüsse und Seen: Umweltüberwachung der Wasserqualität
• Trinkwasseraufbereitung: Qualitätssicherung im Aufbereitungsprozess
• Industrielle Einleitungen: Compliance-Überwachung von Abwassereinleitungen

Aquakultur und Fischzucht

• Fischteiche: Optimale Sauerstoffversorgung für Fischgesundheit
• Aquakulturanlagen: Automatische Belüftungssteuerung
• Garnelenzucht: Präzise Wasserkonditionierung für maximale Erträge

Technische Vorteile der Fluoreszenz-Technologie

Wartungsfreiheit

Ohne Membranen oder Elektrolyte entfallen regelmäßige Wartungsintervalle. Das reduziert Betriebskosten und eliminiert Ausfallzeiten.

Signalstabilität

ARM-Systemtechnologie gewährleistet stabile Messwerte ohne Signaldrift. Seltene Kalibrierungen reduzieren den Wartungsaufwand zusätzlich.

Robuste Konstruktion

• 316L Edelstahl-Sensor: Korrosionsbeständig und langlebig
• IP68 Sensorschutz: Vollständig wasserdicht für Tauchbetrieb
• Maximaler Druck: 4 bar Betriebsdruck

Benutzerfreundlichkeit

• Mehrsprachige Bedienung: Chinesisch/Englisch über LCD-Display
• Einfache Parametrierung: Passwort-geschützte Einstellungen
• Flexible Installation: 10m Sensorkabel für optimale Positionierung

Installation und Systemintegration

Sensormontage

Der optische Sensor (Ø 33,5 mm, 197 mm Länge) wird über 3/4" BSP-Gewinde montiert. Das 10m Kabel ermöglicht flexible Installationen.

Automatisierungsintegration

• Modbus RTU: Standardschnittstelle für SCADA-Systeme
• 4-20 mA Ausgänge: Direkte Anbindung an Prozessleitsysteme
• Alarmrelais: Konfigurierbare Grenzwertüberwachung

Optionale Ausstattung

• Reinigungssystem: Automatische Sensorreinigung für kontinuierlichen Betrieb
• 24V DC Versorgung: Für explosionsgefährdete Bereiche

Prozessoptimierung und Energieeinsparung

Intelligente Belüftungssteuerung

Präzise Sauerstoffmessung ermöglicht bedarfsgerechte Belüftung und reduziert Energiekosten um bis zu 30%.

Prozessüberwachung

Kontinuierliche DO-Überwachung optimiert biologische Abbauprozesse und verbessert die Reinigungsleistung.

Compliance-Unterstützung

Automatische Datenaufzeichnung und Alarmfunktionen unterstützen behördliche Auflagen und Umweltschutzbestimmungen.

Kalibrierung und Wartung

Vereinfachte Kalibrierung

Optisches Messprinzip reduziert Kalibrierungsaufwand erheblich. Werkskalibrierung bleibt lange stabil.

Langzeitstabilität

Fluoreszenz-Technologie gewährleistet stabile Messwerte über Jahre ohne Sensordrift.
