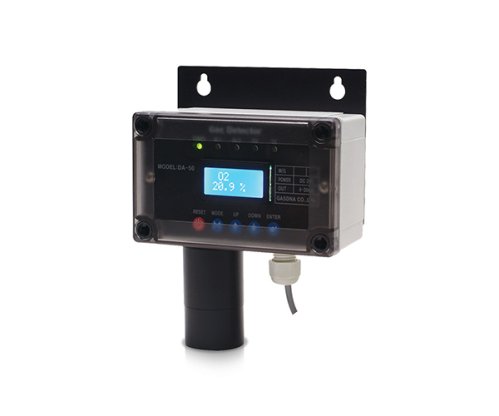

NDIR Gasdetektor DA-50

Intelligente Gasüberwachung für maximale Anlagensicherheit

Der DA-50 NDIR Gasdetektor revolutioniert die industrielle Gasüberwachung durch innovative Infrarot-Technologie und intelligente Prozesssteuerung. Als erstklassiges Warnsystem für brennbare und toxische Gase bietet er präventiven Schutz vor Industrieunfällen und gewährleistet höchste Sicherheitsstandards in kritischen Produktionsumgebungen.

Modernste NDIR-Technologie für präzise Gasdetektion

Infrarot-Präzision ohne Verschleiß

Die nicht-dispersive Infrarot-Technologie (NDIR) des DA-50 ermöglicht hochpräzise Gaskonzentrationsmessungen ohne bewegliche Teile oder Verbrauchskomponenten. Diese bewährte Messtechnik gewährleistet langzeitstabile Ergebnisse bei minimalen Wartungsanforderungen.

Intelligente Mikroprozessor-Steuerung

Der integrierte Mikroprozessor mit KI-Funktionen optimiert kontinuierlich die Gasdetektionsqualität. Adaptive Algorithmen kompensieren automatisch Umgebungseinflüsse und gewährleisten zuverlässige Messwerte unter allen Betriebsbedingungen.

Umfassende Produktspezifikationen

Detektionsleistung

• Messprinzip: NDIR (Non-Dispersive Infrared)
• Probenahmeverfahren: Natürliche Diffusion
• Detektierbare Gase: Brennbare und toxische Gase (siehe Gasliste)
• Messbereiche: %LEL, PPM, %Volumen (anwendungsabhängig)
• Ansprechzeit: T90 unter 30 Sekunden
• Messgenauigkeit: ≤±2% vom Vollausschlag

Kalibrierung und Drift

• Kalibrierverfahren: Tastenkalibrierung vor Ort
• Nullpunkt-Drift: ≤±1%LEL pro 6 Monate
• Messbereich-Drift: ≤±1%LEL pro 6 Monate
• Programmierbare Parameter: Kalibrierkonzentration, Detektionsbereich

Elektrische Eigenschaften

• Versorgungsspannung: 20-30V DC (24V DC nominal)
• Stromaufnahme: Maximal 100mA
• Analogausgang: 4-20mA Stromschleife (2,5km Übertragung)
• Digitale Kommunikation: RS-485 (1,2km Reichweite)

Umgebungsbedingungen

• Betriebstemperatur: -20°C bis +50°C
• Luftfeuchtigkeit: 5-90% relative Feuchte (nicht kondensierend)
• Gehäusematerial: Korrosionsbeständiges Polycarbonat
• Schutzart: Wasserdicht und korrosionsresistent

Installationsoptionen

• Montage: Wand- oder Rohrmontage
• Verkabelung: Geschirmte Leitung CVVS/CVVSB 1,5mm² x 3-adrig
• Alarmrücksetzung: Manuell oder automatisch wählbar

Erweiterte Funktionsmerkmale

Intelligente Selbstdiagnose

Das integrierte Selbstdiagnosesystem überwacht kontinuierlich alle kritischen Sensorfunktionen. Bei Komponentenausfällen oder Kalibrierungsabweichungen sendet das System automatisch Fehlersignale zur präventiven Wartungsplanung.

Benutzerfreundliche Visualisierung

Das hintergrundbeleuchtete LCD-Display zeigt Gaskonzentrationen auch bei schwierigen Lichtverhältnissen klar und deutlich an. Die intuitive Menüführung ermöglicht einfache Konfiguration und Statusüberwachung.

Flexible Systemintegration

Programmierbare Menüs erlauben kundenspezifische Anpassungen der Kalibrierparameter und Detektionsbereiche. Multiple Ausgangssignale unterstützen die Integration in verschiedenste Automatisierungssysteme.

Industrielle Anwendungsbereiche

Petrochemische Anlagen

Kontinuierliche Überwachung von Raffinerieprozessen, Crackanlagen und Petrochemie-Komplexen. Erkennt Lecks von Kohlenwasserstoffen und verhindert Explosionsrisiken.

Gasversorgung und -verteilung

Sicherheitsüberwachung in Gaswerken, Verdichterstationen und Verteilnetzen. Schützt Personal und Anlagen vor gefährlichen Gasleckagen.

Chemische Produktionsstätten

Überwachung von Reaktoren, Destillationsanlagen und Lagerbereichen. Detektiert sowohl brennbare als auch toxische Gasemissionen.

Abfallbehandlung und Biogas

Prozessüberwachung in Biogasanlagen und Abfallbehandlungsanlagen. Kontrolliert Methanemissionen und andere Prozessgase.

Wirtschaftliche Vorteile

Minimale Lebenszykluskosten

NDIR-Technologie ohne Verbrauchskomponenten reduziert Wartungskosten um bis zu 60%. Langzeitstabile Kalibrierung verlängert Serviceintervalle erheblich.

Maximale Übertragungsreichweite

4-20mA Signalübertragung bis 2,5km und RS-485 Kommunikation bis 1,2km ermöglichen kostengünstige Fernüberwachung ohne Signalverstärker.

Präventive Risikominimierung

Frühzeitige Gasdetektion verhindert kostspielige Produktionsausfälle, Umweltschäden und Personenschäden. ROI bereits nach 6-12 Monaten.

Compliance-Unterstützung

Erfüllt alle relevanten Sicherheitsvorschriften und unterstützt die Einhaltung von ATEX, OSHA und anderen Industriestandards.

Alarm- und Sicherheitsfunktionen

Zweistufiges Alarmsystem

• Alarm-Stufe 1 (AL1): Vorwarnung bei niedrigen Gaskonzentrationen
• Alarm-Stufe 2 (AL2): Hauptalarm bei kritischen Konzentrationen
• Relais-Kontakte: SPST-Kontakte für direkte Ansteuerung von Warnsystemen

Kommunikationsintegration

RS-485 Schnittstelle ermöglicht die Einbindung in SCADA-Systeme und Gebäudeleittechnik. Fernabfrage aller Messwerte und Gerätestatus in Echtzeit.

Praxisbeispiel: Chemiepark-Modernisierung

Ein deutscher Chemiepark ersetzte 120 veraltete Gasdetektoren durch DA-50 NDIR-Systeme. Ergebnis:

• 75% Reduzierung der Wartungskosten
• 95% weniger Fehlalarme
• 40% schnellere Reaktionszeit bei Gasleckagen
• Jährliche Kosteneinsparung: 280.000 Euro

Service und Support

Komplettlösung aus einer Hand

Von der Bedarfsanalyse über die Installation bis zur Wartung bieten wir Ihnen Komplettlösungen für Ihre Gasüberwachungsanforderungen. Unser Expertenteam unterstützt Sie bei der optimalen Sensorpositionierung und Systemkonfiguration.

Zertifizierte Kalibrierung

Werksseitige Kalibrierung mit rückführbaren Prüfgasen nach DIN EN 45001. Vor-Ort-Kalibrierservice durch zertifizierte Techniker verfügbar.

Erweiterte Garantieleistungen

24 Monate Standardgarantie plus optionale Serviceverträge mit präventiver Wartung und Notfall-Support.

Standards und Zertifizierungen

Der DA-50 erfüllt internationale Sicherheits- und Qualitätsstandards:

• CE-Kennzeichnung nach EU-Richtlinien
• Korrosionsbeständigkeit nach IP65
• EMV-Konformität nach EN 50270
• Funktionale Sicherheit nach IEC 61508

Sichern Sie Ihre Anlage mit bewährter NDIR-Technologie

Investieren Sie in zuverlässige Gasüberwachung und profitieren Sie von deutschen Ingenieursstandards. Unser Expertenteam entwickelt maßgeschneiderte Sicherheitskonzepte für Ihre spezifischen Anforderungen.
