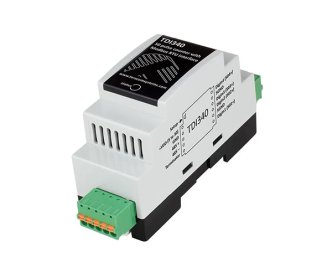

S0 Impulszähler TDI340 mit MODBUS RTU - Professionelle Energiemessung

S0 Impulszähler TDI340 | MODBUS RTU 4-Kanal Energiemessung

Intelligente Zählerstandserfassung für industrielle Energiemanagementsysteme

Der S0 Impulszähler TDI340 ist die perfekte Lösung für die digitale Erfassung von Energie-, Wasser- und Gasverbräuchen in industriellen Anlagen. Mit seinem robusten MODBUS RTU Interface und vier galvanisch isolierten Eingängen ermöglicht er die nahtlose Integration bestehender Zähler in moderne Überwachungs- und Steuerungssysteme.

Warum der TDI340 S0 Impulszähler die richtige Wahl ist

Moderne Energiemanagementsysteme erfordern präzise Verbrauchserfassung für Kostentransparenz und Effizienzoptimierung. Der TDI340 wandelt S0-Impulse gemäß DIN EN 62053-31 in digitale MODBUS-Datenpakete um und schafft so die Basis für intelligente Energieüberwachung.

Technische Spezifikationen des TDI340 S0 Impulszählers

Digitale Eingänge und Zählerfunktionen

  • 4 isolierte Digitaleingänge für S0-kompatible Zähler
  • Galvanische Isolation: 1kV DC für störungsfreie Signalübertragung
  • Maximaler Zählwert: 2³² - 1 (über 4 Milliarden Impulse)
  • Maximale Impulsfrequenz: 100 Hz im Kantenmodus
  • Abtastzeit: 10 ms für präzise Impulserkennung

MODBUS RTU Kommunikation

  • RS-485 Schnittstelle für industrielle Netzwerke
  • Bis zu 63 Teilnehmer pro Datenbus
  • Integrierter 120Ω Abschlusswiderstand
  • Antwortzeit: ≤ 50 ms für schnelle Datenübertragung
  • Firmware-Updates über Interface möglich

Robuste Industrieausführung

  • Betriebsspannung: 5-30V DC (breiter Spannungsbereich)
  • Stromverbrauch: Nur 50mA bei 5V
  • Betriebstemperatur: -20°C bis +60°C
  • DIN-Schienen-Montage: 35mm Standard-Hutschiene
  • Schutzart: IP40 (Anschlüsse IP20)

Anwendungsbereiche für S0 Impulszähler in der Industrie

Energiemanagement und Verbrauchsmonitoring

Elektrische Energiemessung

Erfassen Sie den Stromverbrauch einzelner Maschinen oder Anlagenteile:

  • Lastgangmessungen für Energiekostenoptimierung
  • Spitzenlastüberwachung zur Vermeidung von Leistungspreisstrafen
  • Energieeffizienz-Monitoring für kontinuierliche Verbesserung

Wasser- und Abwasserüberwachung

Überwachen Sie Wasserverbräuche in Produktionsanlagen:

  • Prozesswasserverbrauch für Kostenzuordnung
  • Leckage-Früherkennung durch kontinuierliche Überwachung
  • Qualitätsmanagement durch Verbrauchsdokumentation

Gasverbrauchsmessung

Erfassen Sie Gasverbräuche für Heizung und Produktion:

  • Brennstoffverbrauch für Kalkulationsgenauigkeit
  • Druckluftverbrauch für Effizienzanalysen
  • Prozessgase für Produktionsoptimierung

Industrielle Prozessüberwachung

Automatisierungstechnik

Der TDI340 integriert sich nahtlos in bestehende Steuerungssysteme:

  • SPS-Anbindung über MODBUS RTU
  • SCADA-Systeme für zentrale Überwachung
  • Energiemanagementsoftware für Reporting und Analyse

Fernüberwachung und Datenerfassung

Sammeln Sie Verbrauchsdaten von verteilten Standorten:

  • Gebäudemanagement für Facility Management
  • Maschinenüberwachung für Wartungsplanung
  • Compliance-Reporting für Energieauditierungen

Erweiterte Funktionen für professionelle Anwendungen

Intelligente Impulserkennung

  • Polling-Modus: Kontinuierliche Zustandsabfrage
  • Kantenmodus: Erkennung von steigenden, fallenden oder beiden Flanken
  • Digitale Filterung: Konfigurierbare Verzögerungen (0-656 Sekunden)
  • Entprellungslogik: Zuverlässige Impulserkennung auch bei gestörten Signalen

Datenspeicherung und -sicherheit

  • Permanenter Speicher: Zählerstände bleiben bei Stromausfall erhalten
  • Rohdatenaufzeichnung: Direkte Impulserfassung
  • Berechnete Werte: Automatische Umrechnung in physikalische Einheiten
  • Parametersicherung: Konfiguration wird dauerhaft gespeichert

Flexible Konfiguration

  • Vielfältige Kommunikationseinstellungen für verschiedene Netzwerke
  • Anpassbare Abtastzeiten für optimale Performance
  • Skalierungsparameter für direkte Einheitenumrechnung
  • Benutzerfreundliche Parametrierung über MODBUS-Register

Systemintegration und Kompatibilität

Nahtlose Integration in RST-Systeme

Der TDI340 arbeitet optimal mit unseren Energiemonitoring-Lösungen:

  • TCW260 Energiemonitor: Umfassende Stromverbrauchsanalyse
  • MODBUS RTU Master-Systeme: Direkte Anbindung an Leitsysteme
  • Datenlogger-Integration: Langzeitaufzeichnung der Verbrauchsdaten

Drittanbieter-Kompatibilität

  • Standard MODBUS RTU Protokoll für universelle Kompatibilität
  • S0-Standard EN 62053-31 für alle handelsüblichen Zähler
  • Industrielle Automatisierungssysteme verschiedener Hersteller

Installation und Inbetriebnahme

Mechanische Installation

  • Kompakte Abmessungen: 35 x 86 x 59 mm (2 Moduleinheiten)
  • Gewicht: Nur 60g für einfache Montage
  • DIN-Schienen-Befestigung: Standard 35mm Hutschiene
  • Schraublose Anschlussklemmen: 3,81mm Rastermaß für 0,08-1,31mm² Kabel

Elektrische Anschlüsse

  • RS-485 Datenbus: Verdrillte, geschirmte Leitung 2×0,5mm²
  • Stromversorgung: 5-30V DC mit weitem Toleranzbereich
  • S0-Eingänge: Trockenkontakt oder offener Kollektor
  • Maximale Eingangsspannung: 5,5V DC

Parametrierung und Konfiguration

  • MODBUS-Register-Zugriff für alle Parameter
  • Werkseitige Grundkonfiguration für schnelle Inbetriebnahme
  • Flexible Anpassung an spezifische Anforderungen
  • Diagnose-Funktionen für einfache Fehlersuche

Qualität und Zuverlässigkeit Made in Germany

Industriestandard-Qualität

  • 3 Jahre Garantie für langfristige Investitionssicherheit
  • Robuste Bauweise für industrielle Umgebungen
  • Temperaturfestigkeit: -20°C bis +60°C Betriebsbereich
  • EMV-Konformität für störungsfreien Betrieb

Umfassender Service

Warum RST-Elektronik für Ihre Energiemesstechnik?

Komplettlösungen für industrielle Automation

  • Über 20 Jahre Erfahrung in Messtechnik und Datenerfassung
  • Modulares Systemkonzept für skalierbare Lösungen
  • Deutscher Support für schnelle Problemlösung
  • Zertifizierte Qualität nach internationalen Standards

Branchen-Know-how

Unsere Lösungen bewähren sich in verschiedenen Industrien:

  • Produktionsbetriebe für Energiekostenmanagement
  • Versorgungsunternehmen für Netzüberwachung
  • Gebäudetechnik für Facility Management
  • Prozessindustrie für Verbrauchsoptimierung

Bestellen Sie jetzt Ihren TDI340 S0 Impulszähler

Optimieren Sie Ihr Energiemanagement mit dem zuverlässigen TDI340 S0 Impulszähler. Unsere Automatisierungsexperten unterstützen Sie bei der Planung und Integration Ihrer Energiemonitoring-Lösung.
