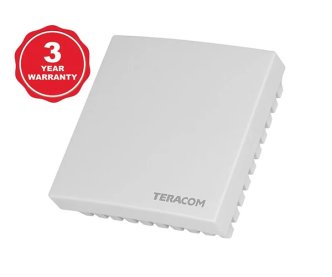

Multi Parameter Sensor TSM400-4-CPTH für Raumluftqualität

Multi Parameter Sensor TSM400-4-CPTH | CO2 Feuchte Temperatur

Vierfach-Sensortechnologie für umfassende Luftqualitätsmessung

Der TSM400-4-CPTH ist ein hochentwickelter Multi Parameter Sensor, der gleichzeitig CO2-Konzentration, Luftfeuchtigkeit, Temperatur und barometrischen Druck erfasst. Diese All-in-One-Lösung bietet eine vollständige Überwachung der Innenraumluftqualität (IAQ) für moderne Gebäudeautomationssysteme.

Innovative NDIR-Technologie für präzise CO2-Messung

Bewährte Infrarot-Sensortechnologie

Unser Multi Parameter Sensor nutzt die fortschrittliche NDIR-Technologie (Non-Dispersive Infrared) für CO2-Messungen. Diese etablierte Methode basiert auf der selektiven Absorption spezifischer Infrarot-Wellenlängen durch Kohlendioxid-Moleküle und gilt als Goldstandard für industrielle CO2-Überwachung.

Temperaturkompensierte Messung

Der CO2-Sensor verfügt über eine integrierte Temperaturkompensation, die höchste Messgenauigkeit über den gesamten Betriebsbereich gewährleistet. Dies ist besonders wichtig für präzise Luftqualitätsbewertungen in klimatisierten Umgebungen.

Professionelle MODBUS RTU-Kommunikation

Nahtlose Systemintegration

Die RS-485-Schnittstelle mit MODBUS RTU-Protokoll ermöglicht eine problemlose Integration in bestehende Gebäudeautomationssysteme. Der Multi Parameter Sensor kommuniziert zuverlässig mit SPS-Systemen, HMI-Panels und Gebäudeleittechnik.

Intelligente Kalibrierungsfunktionen

  • Automatische CO2-Kalibrierung in sauberer Außenluft (400 ppm)
  • Manuelle Kalibrierung für spezifische Anwendungsanforderungen
  • Werkskalibrierung für Feuchte-, Temperatur- und Druckmessungen

Robuste Konstruktion für anspruchsvolle Umgebungen

Kompaktes Unterputz-Design

Das schlanke Kunststoffgehäuse (81 x 81 x 30 mm) eignet sich perfekt für Unterputz-Installation in Standard-Schalterdosen mit bis zu 61 mm Einbautiefe. Die IP20-Schutzklasse gewährleistet zuverlässigen Betrieb in gewerblichen und industriellen Umgebungen.

Erweiterte Betriebsparameter

  • Betriebstemperatur: -20°C bis +60°C
  • Luftfeuchtigkeit: 10-90% RH (nicht kondensierend)
  • Empfohlener Bereich: 20-80% RH bei -10°C bis +60°C
  • Versorgungsspannung: 4,5-26 VDC
  • Stromverbrauch: 25 mA bei 5 VDC

Präzise Mehrparameter-Messung

CO2-Konzentrationsmessung

  • Messbereich: 400-5000 ppm
  • Genauigkeit: ±(40 ppm + 5%)
  • Auflösung: 1 ppm
  • Kalibrierung: Automatisch/Manuell

Luftfeuchtigkeitsmessung

  • Genauigkeit (optimal): ±3,0% RH (20-80% RH-Bereich)
  • Genauigkeit (erweitert): ±5,0% RH (10-90% RH-Bereich)
  • Auflösung: 0,1% RH
  • Langzeitstabilität: ±0,25% RH/Jahr

Temperaturmessung

  • Genauigkeit (optimal): ±0,4°C (-10°C bis +60°C)
  • Genauigkeit (erweitert): ±0,6°C (-20°C bis +60°C)
  • Auflösung: 0,1°C
  • Langzeitstabilität: ±0,05°C/Jahr

Barometrische Druckmessung

  • Messbereich: 10-1200 hPa
  • Genauigkeit (min): ±1,5 hPa (bei 25°C, 750 hPa)
  • Genauigkeit (max): ±2,5 hPa (-20°C bis +85°C)
  • Auflösung: 1 hPa

Vielseitige Anwendungsbereiche

Innenraumluftqualität (IAQ)

Kontinuierliche Überwachung der Luftqualität in Bürogebäuden, Schulen, Krankenhäusern und Wohngebäuden für optimale Gesundheit und Produktivität.

Intelligente Gebäudeautomation

Integration in bedarfsgesteuerte Lüftungssysteme für energieeffiziente Klimatisierung und automatische Luftqualitätsregelung.

Industrielle Überwachungsanwendungen

  • Leckage-Überwachung in CO2-Lagern und -Produktionsanlagen
  • Prozessüberwachung in der Lebensmittel- und Getränkeindustrie
  • Arbeitsplatzüberwachung in kritischen Produktionsbereichen

Spezialisierte Anwendungen

  • Gewächshäuser für optimale Pflanzenwachstumsbedingungen
  • Lagerhallen für Produktschutz und Mitarbeiterwohlbefinden
  • Serverräume für Klimaüberwachung und Geräteschutz

Systemkompatibilität und Erweiterungen

Kompatible Systemkomponenten

  • 4G LTE Universal-IO-Modul für fernüberwachte Installationen
  • TCG140-4 Energiemonitoring-Modul für ganzheitliche Gebäudeautomation
  • TCW260 GSM-GPRS Fern-IO-Modul für dezentrale Überwachung
  • Drittanbieter-Controller für maßgeschneiderte Automatisierungslösungen

Erweiterte Funktionalitäten

  • LED-Statusanzeige für Kommunikations- und Betriebsstatus
  • Digitale Signalverarbeitung für Langzeitstabilität
  • Konfigurierbare Parameter über MODBUS-Interface
  • Firmware-Updates für kontinuierliche Verbesserungen
  • Permanenter Speicher für alle Einstellungen

Technische Spezifikationen im Detail

Physikalische Eigenschaften

  • Abmessungen: 81 x 81 x 30 mm
  • Gewicht: 66 g
  • Gehäusematerial: Hochwertiger Kunststoff
  • Schutzart: IP20
  • Montage: Unterputz, Standard-Schalterdose

Elektrische Eigenschaften

  • Betriebsspannung: 4,5-26 VDC (IEC 62368-1)
  • Stromverbrauch: 25 mA bei 5 VDC
  • Spitzenstrom: 150 mA bei 5 VDC
  • Antwortzeit: ≤ 50 ms
  • Kommunikation: MODBUS RTU über RS-485

Umgebungsbedingungen

  • Betriebstemperatur: -20°C bis +60°C
  • Lagertemperatur: -20°C bis +60°C
  • Betriebsfeuchte: 10-90% RH (nicht kondensierend)
  • Lagerfeuchte: 10-90% RH (nicht kondensierend)

Garantie und technischer Support

Umfassende Herstellergarantie

3 Jahre Garantie auf alle Komponenten mit professionellem technischen Support durch unser Expertenteam für Gebäudeautomation.

Verfügbare Dokumentation

Optimieren Sie Ihre Luftqualitätsmessung noch heute!

Kontaktieren Sie unsere IAQ-Spezialisten für eine maßgeschneiderte Lösung Ihrer Raumluftüberwachung. Profitieren Sie von jahrzehntelanger Erfahrung in der Gebäudeautomation und Luftqualitätsmessung.
