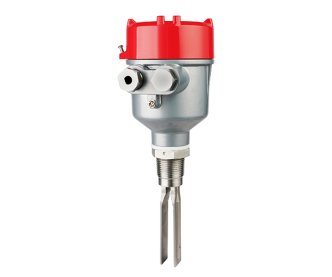

Vibrationsgabel Flüssigkeitsschalter DMS VP - Piezoelektrisch

Innovative Piezoelektrische Technologie für Zuverlässige Flüssigkeitserfassung

Der Vibrationsgabel Flüssigkeitsschalter DMS VP Serie nutzt fortschrittliche piezoelektrische Resonanztechnologie für präzise Füllstandserfassung in Flüssigkeitsanwendungen. Diese hochentwickelte Lösung gewährleistet zuverlässige Detektion selbst unter anspruchsvollsten Prozessbedingungen.

Funktionsprinzip der Vibrationsgabel-Technologie

Unser Vibrationsgabel Flüssigkeitsschalter arbeitet mit einem mechanischen Resonanzsystem:

• Piezoelektrischer Kristall erzeugt präzise Schwingungen
• Elektronische Schaltung hält das System in Resonanz
• Automatische Dämpfungserkennung bei Flüssigkeitskontakt
• Sofortige Signalübertragung über Relaisausgang und LED-Anzeige

Herausragende Produkteigenschaften

Piezoelektrische Präzisionstechnologie

• Mechanisches Resonanzsystem für höchste Genauigkeit
• Piezoelektrischer Antrieb bei 355-365 Hz Frequenz
• Elektronische Dämpfungserkennung für zuverlässige Schaltpunkte
• Sofortige Reaktionszeit unter 1,0 Sekunde

Robuste Industriekonstruktion

• Aluminiumgehäuse mit IP65 Schutzart
• Edelstahlsonde SUS 304 für Korrosionsbeständigkeit
• Prozessanschluss 1" BSPT/G für Standardinstallation
• Elektroanschluss M20×1,5 für sichere Verkabelung

Technische Spezifikationen - PDF

Elektrische Eigenschaften

• Betriebsspannung: 24V AC, 24V DC, 220V AC, 110V AC
• Stromverbrauch: 10 mA
• Ausgangssignal: DPDT Relais, 220V AC/5A; 30V DC/3A
• Schaltfrequenz: 355-365 Hz
• Schaltverz?gerung: <1,0 Sekunde
• Statusanzeige: Grüne Power-LED, Rote Schalt-LED

Prozess- und Umgebungsbedingungen

• Umgebungstemperatur: -30°C bis +60°C
• Prozesstemperatur: -30°C bis +80°C (optional bis +150°C)
• Prozessdruck: Maximum 2,0 MPa
• Mediendichte: Minimum 0,7 g/dm³
• Viskositätsbereich: 1,0 bis 10.000 cSt
• Eintauchtiefe: Maximum 2000 mm

Umfassende Anwendungsbereiche

Energiewirtschaft

Vibrationsgabel Flüssigkeitsschalter in Kraftwerken:

• Aschesilos und Aschebunker - Zuverlässige Füllstandsüberwachung
• Brennstofftanks - Sichere Vorratskontrolle
• Abgasreinigungstanks - Chemikalienbeständige Ausführung
• Kühlwasserreservoire - Temperaturbeständige Konstruktion

Öl- und Gasindustrie

Bewährte Lösungen für:

• Rohöl-Lagertanks - Korrosionsbeständige Materialien
• Raffinerie-Produkttanks - Präzise Bestandskontrolle
• Dreiphasen-Separatoren - Zuverlässige Grenzflächenerkennung
• Sedimentationstanks - Verschleißfeste Konstruktion

Chemische Industrie

Spezialisierte Vibrationsgabel Flüssigkeitsschalter für:

• Destillationskolonnen - Hochtemperaturausführung
• Ammoniakwasser-Tanks - Chemikalienresistente Materialien
• Gefahrstoff-Behälter - Sicherheitszertifizierte Ausführungen
• Lösungsmitteltanks - Explosionsgeschützte Varianten

Zement- und Baustoffindustrie

• Schlamm-Lagertanks - Abrasionsbeständige Sonden
• Zementsilos mit Flüssigzusätzen
• Schlacke-Lagerbehälter - Hochtemperaturbeständig
• Betonzusatzmittel-Tanks - Lebensmittelkonforme Materialien

Weitere Industriezweige

• Wasseraufbereitung - Trinkwasser- und Abwassertechnik
• Lebensmittelindustrie - FDA-konforme Ausführungen
• Pharmaindustrie - Reinraumtaugliche Konstruktion
• Umwelttechnik - Langzeitstabile Materialien
• Papierindustrie - Chemikalienbeständige Varianten

Auswahlkriterien für Vibrationsgabel Flüssigkeitsschalter

Medienkompatibilität

• Dichte-Anforderungen: Minimum 0,7 g/dm³ für zuverlässige Erkennung
• Viskositätsbereich: 1 bis 10.000 cSt abgedeckt
• Chemische Beständigkeit: SUS 304 für Standardanwendungen
• Temperaturstabilität: Bis 150°C Prozesstemperatur möglich

Installationsparameter

• Eintauchtiefe: Flexibel bis 2000 mm Sondenlänge
• Druckfestigkeit: Bis 2,0 MPa Betriebsdruck
• Anschlussmöglichkeiten: Standard 1" BSPT/G Gewinde
• Spannungsversorgung: Multiple Optionen verfügbar

Vorteile der DMS VP Technologie

Zuverlässigkeit und Präzision

• Piezoelektrische Sensorik für höchste Messgenauigkeit
• Selbstüberwachung durch kontinuierliche Resonanzkontrolle
• Wartungsfreie Konstruktion reduziert Betriebskosten
• Lange Lebensdauer durch robuste Edelstahlkonstruktion

Einfache Integration

• Standardspannungen für problemlose Installation
• DPDT Relaisausgang für flexible Signalnutzung
• LED-Statusanzeige für einfache Diagnose
• Kompakte Bauweise spart Installationsplatz

Optimieren Sie Ihre Flüssigkeits-Füllstandsüberwachung!

Entdecken Sie die Präzision unserer bewährten DMS VP Vibrationsgabel Flüssigkeitsschalter!

Unsere Anwendungsingenieure beraten Sie gerne bei der Auswahl der optimalen Lösung für Ihre spezifischen Flüssigkeitsanwendungen. Profitieren Sie von:

✅ Piezoelektrische Präzision für höchste Messgenauigkeit ✅ Viskositätsbereich bis 10.000 cSt für dickflüssige Medien ✅ IP65 Schutzart für industrielle Umgebungen ✅ Temperaturbereich bis 150°C für Heißanwendungen

📞 Fordern Sie noch heute Ihre kostenlose Anwendungsberatung an!
