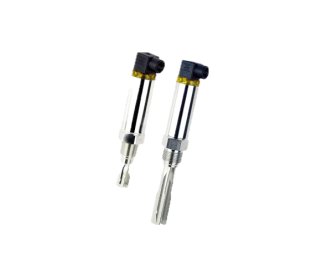

Vibrations-Pegelsensor für Flüssigkeiten DMS VSTJ Mini

Vielseitige Einsatzgebiete für Industrieanwendungen

Der kompakte DMS VSTJ-40/100 Vibrations-Pegelsensor revolutioniert die Füllstandsüberwachung in Lagertanks, Rührbehältern und Rohrleitungssystemen. Diese innovative Einpunkt-Füllstandstechnik bietet eine zuverlässige Alternative zu herkömmlichen Schwimmerschaltern und bewährt sich besonders in anspruchsvollen Umgebungen mit Ablagerungen, Turbulenzen, Flüssigkeitsströmungen und Gasblasenbildung.

Herausragende Produkteigenschaften

Kompakte Bauweise mit maximaler Effizienz

Die durchdachte Konstruktion ermöglicht eine problemlose Installation auch bei begrenzten Platzverhältnissen und schwer zugänglichen Anschlussstellen.

Robuste Edelstahlkonstruktion

• Gehäuse aus hochwertigem SUS 304 Edelstahl
• Messsonde aus korrosionsbeständigem SUS 316L
• Langlebigkeit auch unter extremen Betriebsbedingungen

Intelligente Überwachungsfunktionen

• Externe Testmöglichkeit für vereinfachte Wartung
• Visuelle Statusanzeige für sofortige Betriebskontrolle
• Flexible Prozessanschlüsse für verschiedene Anwendungen

Erweiterte Betriebsparameter

Der Vibrations-Pegelsensor arbeitet zuverlässig in einem Temperaturbereich von -30°C bis +150°C und deckt damit ein breites Spektrum industrieller Anwendungen ab.

Detaillierte Technische Spezifikationen

📋 PDF Datenblatt herunterladen - Komplette technische Spezifikationen

Mechanische Eigenschaften

• Gehäusematerial: Edelstahl SUS 304 für optimale Korrosionsbeständigkeit
• Schutzart: IP65 mit DIN-Steckverbinder / IP67 mit M12x1.4pin-Anschluss
• Sonden- und Gewindeteile: Premium SUS 316L Edelstahl

Prozessanschlüsse und Abmessungen

• VSTJ-45 Variante: Wahlweise 1/2", 3/4" oder 1" BSPT/G-Gewinde
• VSTJ-100 Variante: 1" BSPT/G-Anschluss oder Tri-Clamp-Flanschverbindung
• Eintauchtiefe: VSTJ-40 mit 48mm / VSTJ-100 mit 106mm

Elektrische Parameter

• Betriebsspannung: 12-55 VDC für flexible Systemintegration
• Stromaufnahme: Energieeffiziente 10mA
• Ausgangstyp: Wahlweise PNP/NPN-Konfiguration (max. 400mA Schaltleistung)

Schwingungscharakteristik

• Resonanzfrequenz: 1200 Hz (VSTJ-40) / 304 Hz (VSTJ-100)
• Schaltverzögerung: Reaktionsschnelle <1,0 Sekunden
• Anschlusstyp: Standardisierter DIN M12x4pin-Steckverbinder

Statusanzeige und Überwachung

• Betriebsanzeige: Grüne LED für Spannungsversorgung
• Schaltzustand: Rote LED für aktiven Schaltvorgang

Medienkompatibilität

• Mindestdichte: Geeignet für Medien ab 0,6 g/dm³
• Viskositätsbereich: Breites Spektrum von 1,0 bis 10.000 cSt

Optimale Anwendungsbereiche

Chemische Industrie

Zuverlässige Füllstandsüberwachung in korrosiven Umgebungen dank hochwertiger Edelstahlkonstruktion.

Lebensmittelindustrie

Hygienische Lösung mit glatten Oberflächen und einfacher Reinigung für Food-Grade-Anwendungen.

Pharmazeutische Produktion

Präzise Kontrolle kritischer Prozesse mit validierter Messtechnik.

Wasserwirtschaft

Robuste Technik für kommunale und industrielle Wasseraufbereitungsanlagen.

Jetzt Vibrations-Pegelsensor konfigurieren!

Benötigen Sie eine maßgeschneiderte Lösung für Ihre Füllstandsüberwachung?

Unsere Experten beraten Sie gerne bei der Auswahl der optimalen VSTJ-Konfiguration für Ihre spezifische Anwendung. Profitieren Sie von über 20 Jahren Erfahrung in der industriellen Messtechnik.
