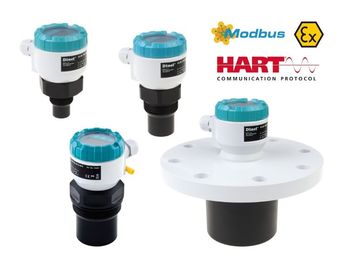

Der Dinel ULM 70 Ultraschall Füllstandstransmitter

Der ULM 70 ist ein hochentwickelter Ultraschall Füllstandstransmitter für professionelle Füllstandsmessung. Die gemessenen Werte werden auf dem integrierten Display in Echtzeit angezeigt, wodurch eine sofortige Prozessüberwachung ermöglicht wird.

Einfache Konfiguration ohne Medium

Der ULM 70 Ultraschall Füllstandstransmitter kann problemlos kalibriert werden, auch wenn sich kein zu messendes Medium im Tank befindet - ein erheblicher Vorteil bei der Inbetriebnahme.

ATEX-zertifiziert für Ex-Bereiche

Mit ATEX-Zertifizierung und Ex-Proof-Eigenschaften ist der Transmitter sicher in explosions- und brandgefährdeten Umgebungen einsetzbar.

Intelligente Funktionen für höchste Präzision

Erweiterte Signalverarbeitung

  • Eliminierung von Falschechos
  • Lokale Temperaturkompensation
  • Intelligente Signalverarbeitung
  • False Signal Mapping zur Fehlervermeidung

Kommunikation und Konnektivität

  • 4-20mA HART®-Protokoll für erweiterte Kommunikation
  • RS-485 MODBUS für Systemintegration
  • Display-Modul zum Kopieren von Konfigurationen zwischen Geräten

Robuste Technologie für anspruchsvolle Anwendungen

Hochkontrastiges OLED-Display

Das integrierte OLED-Display bietet hervorragende Ablesbarkeit auch unter schwierigen Lichtbedingungen und zeigt alle relevanten Messwerte übersichtlich an.

Optimiert für schwierige Medien

Mit Horn-Antenne eignet sich der Ultraschall Füllstandstransmitter besonders für die Messung von Medien mit Schaum, großen Festpartikeln und anderen herausfordernden Eigenschaften.

Bevorzugte Einsatzgebiete

  • Wasseraufbereitungsanlagen
  • Chemische Messprozesse
  • Petrochemische Anlagen
  • Lebensmittelindustrie

Technische Dokumentation

Technische Spezifikationen im Detail

Verfügbare Messbereiche

  • ULM-70-02: 0,15 - 2 m
  • ULM-70-06: 0,25 - 6 m
  • ULM-70-10: 0,4 - 10 m
  • ULM-70-20: 0,5 - 20 m

Stromversorgung und Kommunikation

  • Versorgungsspannung: 18-36V DC (18-30V für ULM-70xi)
  • Kommunikation: RS485 MODBUS RTU (optional)
  • Analogausgang: 4-20mA HART®

Umgebungsbedingungen

  • Betriebstemperatur ULM-70-02/06: -30°C bis +70°C
  • Betriebstemperatur ULM-70-10/20: -30°C bis +60°C
  • Sensormaterial: PVDF, Gehäuse PP+HDPE
  • Schutzart: IP67

Präzision und Performance

  • Auflösung ULM-70-02/10: < 1mm
  • Auflösung ULM-70-06: < 2mm
  • Auflösung ULM-70-10: < 2,5mm
  • Genauigkeit: 0,15%

Arbeitsfrequenzen

  • ULM-70-02: 120 kHz
  • ULM-70-06: 75 kHz
  • ULM-70-10: 50 kHz
  • ULM-70-20: 50 kHz

Zeitparameter

  • Dämpfungszeit: 0-99s einstellbar
  • Messzykluszeit: 1-4s
  • Max. Systemdruck: 0,1 MPa

Mechanische Anschlüsse

  • ULM-70-02: G 1"
  • ULM-70-06: G 1½"
  • ULM-70-10: G 2¼"
  • ULM-70-20: Flanschanschluss

Schallkegelwinkel (-3dB)

  • ULM-70-02/10: 10°
  • ULM-70-06: 14°
  • ULM-70-20: 12°

Zertifizierungen und Standards

  • ATEX-Zertifizierung für explosionsgefährdete Bereiche
  • CE-Kennzeichnung
  • Automatische Temperaturkompensation

Professioneller Support für Ihre Projekte

Komplettlösungen aus einer Hand

Unsere Ingenieure entwickeln maßgeschneiderte Lösungen mit dem ULM 70 Ultraschall Füllstandstransmitter für Ihre spezifischen Anforderungen.

Setzen Sie auf bewährte Technologie!

Optimieren Sie Ihre Prozesse mit dem intelligenten ULM 70 Ultraschall Füllstandstransmitter. Profitieren Sie von HART-Kommunikation, OLED-Display und ATEX-Sicherheit!
