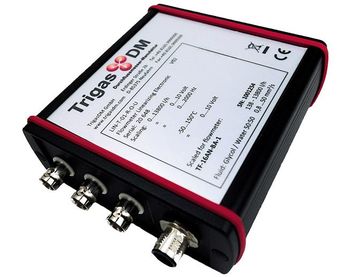

Trigas TriLIN Durchfluss-Linearisierer

Präzise Signallinearisierung mit intelligenter Kompensation

Der Trigas TriLIN Durchfluss-Linearisierer optimiert Sensorsignale durch hochpräzise Linearisierung und kompensiert in Echtzeit Viskositäts- und Temperatureinflüsse. Das modulare System bietet drei spezialisierte Varianten für unterschiedlichste Messanforderungen in der industriellen Durchflussmessung.

Trigas TriLIN Durchfluss-Linearisierer

Präzise Signallinearisierung mit intelligenter Kompensation

Der Trigas TriLIN Durchfluss-Linearisierer optimiert Sensorsignale durch hochpräzise Linearisierung und kompensiert in Echtzeit Viskositäts- und Temperatureinflüsse. Das modulare System bietet drei spezialisierte Varianten für unterschiedlichste Messanforderungen in der industriellen Durchflussmessung.

Drei Leistungsklassen für optimale Anpassung

TriLIN - Grundausstattung für Standardanwendungen

Präzise Linearisierung ohne Temperaturkompensation Ideal für Anwendungen mit konstanten Betriebsbedingungen, wo höchste Linearität der Sensorsignale gefordert ist.

TriLIN + T - Mit intelligenter Temperaturkompensation

Linearisierung plus automatische Temperaturkorrektur Das System kompensiert kontinuierlich Medientemperatur und resultierende Viskositätsänderungen. Über einen integrierten Temperatursensor gleicht der TriLIN + T automatisch temperaturbedingte Messabweichungen aus. Die Korrektur erfolgt über gespeicherte Kennlinien, die das Verhältnis zwischen Temperatur und Viskosität präzise abbilden.

TriLIN + T Display - Komplettlösung mit Anzeige

Linearisierung + Temperaturkompensation + 4-stelliges Display Die Premium-Variante bietet alle Funktionen plus übersichtliche 4-stellige Digitalanzeige für direkte Messwertablesung vor Ort.

Umfassende Technische Dokumentation

• PDF-Download: Detaillierte Technische Spezifikationen
• PDF-Download: Vollständige Bedienungsanleitung

Innovative Vorteile der TriLIN-Technologie

Professionelle PC-Programmierung

RS232-Schnittstelle: Vollständige Konfiguration über PC-Software möglich. Anwender können eigenständig ihre spezifischen Anwendungen skalieren und programmieren - ohne externe Servicetechniker.

Vielseitige Sensor-Integration

PT100-Eingang (TriLIN + T): Direkter Anschluss von Präzisions-Temperatursensoren für exakte Temperaturerfassung und -kompensation.

Erweiterte Gas-Anwendungen

Druckeingang für Gasanwendungen: Spezielle Eingänge ermöglichen präzise Messungen auch bei Gasen mit variierenden Druckbedingungen.

Hochauflösende Signalverarbeitung

16-Bit-Auflösung: Maximale Messgenauigkeit durch hochauflösende Digitalisierung aller Messsignale.

Universelle Volumen-Korrektur

UVC-Korrektur: Universal Volume Correction für normierte Volumenangaben und Standardbedingungen.

Intelligente Ausgabeoptionen

Masse- und Standardvolumenstrom: Lineare Ausgabe von Temperatur und Druck mit automatischer Berechnung von Masse- und Standardvolumenstrom, speziell optimiert für Gasanwendungen.

Technische Highlights im Detail

Präzise Linearisierungstechnologie

Sensorsignal-Optimierung: Eliminiert systematische Nichtlinearitäten von Turbinen-Durchflussmessern und anderen Sensoren für maximale Messgenauigkeit über den gesamten Messbereich.

Echtzeit-Kompensation

Kontinuierliche Korrektur: Automatische Anpassung an:

• Temperaturänderungen des Messmediums
• Viskositätsschwankungen durch Temperatur
• Druckeinflüsse bei Gasanwendungen
• Dichtevariationen

Modulare Systemarchitektur

Skalierbare Lösungen: Von der Basis-Linearisierung bis zur vollausgestatteten Mess-Station mit Display - für jeden Anwendungsfall die optimale Konfiguration.

Industrielle Anwendungsbereiche

Optimale Einsatzgebiete:

Chemische Industrie: Präzise Durchflussmessung bei temperaturkritischen Prozessen

Energietechnik: Genaue Erfassung von Kraftstoffen und Betriebsmedien mit Temperaturkompensation

Gasversorgung: Normvolumen-Berechnung mit Druck- und Temperaturkorrektur

Prozessindustrie: Kontinuierliche Überwachung bei schwankenden Betriebsbedingungen

Lebensmittelindustrie: Hygienische Messungen mit präziser Temperaturkompensation

Automotive: Hochgenaue Messungen in Motorprüfständen und Kalibriersystemen

Technische Spezifikationen

Systemvarianten

• TriLIN: Grundlinearisierung ohne Temperaturkompensation
• TriLIN + T: Mit PT100-Eingang und Temperaturkompensation
• TriLIN + T Display: Zusätzlich mit 4-stelliger Digitalanzeige

Leistungsmerkmale

• Auflösung: 16 Bit für höchste Präzision
• Schnittstelle: RS232 für PC-Programmierung
• Temperatureingang: PT100 (nur TriLIN + T Varianten)
• Druckeingang: Für Gasanwendungen verfügbar
• UVC-Funktion: Universal Volume Correction

Ausgangssignale

• Linearisierte Durchflusswerte: Analog und digital
• Temperaturausgang: Separates Signal verfügbar
• Massenstrom: Berechnet für Gasanwendungen
• Standardvolumenstrom: Normiert auf Standardbedingungen

TriLIN Durchfluss-Linearisierer jetzt konfigurieren!

Optimieren Sie Ihre Durchflussmessung mit intelligenter Linearisierung!

Der Trigas TriLIN bietet Ihnen:

• Höchste Linearität durch präzise Signalkonditionierung
• Automatische Temperatur- und Viskositätskompensation
• Flexible PC-Programmierung über RS232
• 16-Bit-Auflösung für maximale Genauigkeit
