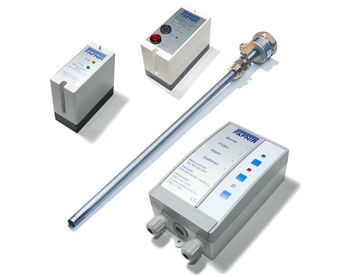

Füllstandsschalter Fafnir 76A/NB220 für zuverlässige Füllstandsüberwachung

Füllstandsschalter Fafnir 76A/NB220 für industrielle Anwendungen

Produktbeschreibung

Die Fafnir Füllstandsschalter sind industrielle Geräte zur Erkennung und Kontrolle von Flüssigkeitsständen. Diese Schalter werden verwendet, um den Füllstand in Tanks, Behältern oder anderen Flüssigkeitsspeichern zu überwachen und bestimmte Prozesse zu starten oder zu stoppen, wenn bestimmte Füllstände erreicht werden. Sie sind besonders wichtig für die Kontrolle und Sicherheit von Flüssigkeitsständen in industriellen Prozessen.

Die Fafnir Füllstandsschalter sind typischerweise mit einem Schwimmer oder anderen Sensoren ausgestattet. Wenn der Flüssigkeitsstand von den Sensoren erfasst wird und ein bestimmter Pegel erreicht ist, wird ein elektrisches Signal erzeugt. Dieses Signal kann verwendet werden, um bestimmte Operationen wie das Starten einer Pumpe oder das Öffnen oder Schließen eines Ventils zu steuern. Diese Schalter werden häufig in der Automatisierung industrieller Prozesse, Füllstandsüberwachung, Transportsystemen und ähnlichen Anwendungen eingesetzt.

Die Fafnir Füllstandsschalter bieten eine zuverlässige und effiziente Lösung für viele industrielle Anwendungen, bei denen Flüssigkeitsstände überwacht und kontrolliert werden müssen.

Technische Spezifikationen

Grunddaten

  • Marke/Herkunft: Fafnir / 76A/NB220 (Deutschland)
  • Gerätetyp: Überfüllschutz Thermische Füllstandselektrode
  • Sondenlänge: 100 mm bis 3 Meter
  • Anschluss: Gewinde- oder Flanschanschluss
  • Sondenmaterial: Standard Edelstahl 316 Ti, optional 316L, Hastelloy, Titan, Tantal

Elektrische Eigenschaften

  • Versorgungsspannung: 24 VDC, 230 V AC, 115 V AC
  • Temperaturbeständigkeit: -25°C bis +80°C
  • Ausgangssignal: Relaisausgang
  • Maximaler Druck: 2 Bar

Anwendungsbereiche

Industrielle Prozesse

Chemische Industrie

  • Füllstandsüberwachung in Reaktoren
  • Sicherheitsabschaltungen bei kritischen Prozessen
  • Dosierungssteuerung in Produktionslinien

Petrochemische Anwendungen

  • Tankfarm-Überwachung
  • Kraftstofflager-Management
  • Pipeline-Sicherheitssysteme

Energiewirtschaft

  • Kraftwerke und Energiesysteme
  • Kühlmittelbehälter-Überwachung
  • Hydraulische Anlagen

Spezialanwendungen

Marine und Offshore

  • Schiffbau-Anwendungen
  • Offshore-Plattformen
  • Ballastwasser-Systeme

Wasseraufbereitung

  • Prozesswasser-Anlagen
  • Trinkwasseraufbereitung
  • Abwasserbehandlung

Pharma und Labor

  • Sterile Produktionsumgebungen
  • Laborautomation
  • Reinigungsvalidierung

Funktionsprinzip

Thermische Füllstandsmessung

Der Fafnir 76A/NB220 Füllstandsschalter arbeitet mit dem Prinzip der thermischen Füllstandserkennung. Eine beheizte Sonde wird in das zu überwachende Medium eingetaucht. Wenn Flüssigkeit die Sonde umgibt, ändert sich die Wärmeableitung, was zu einer messbaren Temperaturänderung führt.

Signalverarbeitung

Das thermische Signal wird elektronisch ausgewertet und in ein Schaltsignal umgewandelt. Bei Erreichen des eingestellten Füllstands wird das Relais aktiviert und kann nachgelagerte Prozesse steuern.

Vorteile

Zuverlässigkeit

  • Bewährte deutsche Ingenieurskunst
  • Robuste Konstruktion für industrielle Umgebungen
  • Minimale Wartungsanforderungen

Vielseitigkeit

  • Verschiedene Sondenlängen von 100 mm bis 3 Meter
  • Multiple Spannungsoptionen für flexible Integration
  • Verschiedene Anschlussmöglichkeiten

Chemische Beständigkeit

  • Hochwertige Edelstahlausführung
  • Optionale Sondermaterialien für aggressive Medien
  • Langlebigkeit auch in korrosiven Umgebungen

Technische Dokumentation

Für detaillierte technische Informationen stehen folgende Dokumente zur Verfügung:

  • PDF | Technische Spezifikationen
  • PDF | Bedienungsanleitung
  • PDF | Anschlussschema

Materialoptionen

Standard-Ausführung

  • Sonde: Edelstahl 316 Ti für universelle Anwendbarkeit
  • Anschluss: Gewinde- oder Flanschausführung je nach Anforderung

Spezial-Ausführungen

  • 316L Edelstahl: Für besonders korrosive Medien
  • Hastelloy: Für aggressive chemische Prozesse
  • Titan: Für extreme Korrosionsbeständigkeit
  • Tantal: Für höchste chemische Resistenz

Installation und Montage

Montageoptionen

  • Gewindeanschluss für einfache Installation
  • Flanschanschluss für sichere Verbindung bei höheren Drücken
  • Flexible Sondenlängen für verschiedene Tankgrößen

Elektrischer Anschluss

  • Standardisierte Spannungsversorgung
  • Relaisausgang für direkte Steuerung
  • Einfache Integration in bestehende Steuerungssysteme

Optimieren Sie Ihre Füllstandsüberwachung mit deutscher Präzision!

Verbessern Sie die Sicherheit und Effizienz Ihrer industriellen Prozesse mit dem zuverlässigen Fafnir Füllstandsschalter 76A/NB220. Kontaktieren Sie unsere Experten für eine individuelle Beratung zur optimalen Konfiguration für Ihre spezifischen Anforderungen in Chemie, Petrochemie oder Energietechnik.
