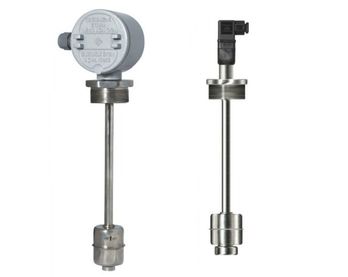

Magnetischer Füllstandssensor RST-LB/LS - Präzise Niveaumessung

Magnetischer Füllstandssensor mit Schwimmer | Industrielle Präzision

Funktionsprinzip des magnetischen Füllstandssensors

Der magnetische Füllstandssensor nutzt einen im Schwimmer eingebauten Magneten, der ein konstantes magnetisches Feld erzeugt. Bei steigendem oder fallendem Flüssigkeitsstand bewegt sich der Schwimmer entsprechend nach oben oder unten.

Durch diese Bewegung wird über eine Widerstandskette und Reed-Kontakte ein analoges Signal erzeugt. Dieses Ausgangssignal kann als 4-20mA, 0-10 Volt oder als Widerstandswert (Ohm) verfügbar sein. Die erzeugten Signale ermöglichen eine präzise digitale Überwachung des Flüssigkeitsstandes in Echtzeit.

Vorteile unserer magnetischen Füllstandssensoren

Die zuverlässige Funktionsweise und einfache Installation machen diese Sensoren zu einer der bevorzugten Methoden zur kontinuierlichen Niveaumessung in industriellen Anwendungen.

Typische Einsatzgebiete

Industrielle Anwendungen

  • Wasseraufbereitung und Abwassertechnik
  • Maschinen- und Kesselbau
  • Lebensmittelindustrie
  • Chemische Prozesse
  • Heizungs- und Kühlanlagen
  • Marine- und Schiffsbau
  • Flüssigkeitsmessung in Fabrikanlagen

H2: Technische Dokumentation

  • PDF | Technische Daten
  • PDF | Bedienungsanleitung
  • PDF | Anschlussschema

Technische Spezifikationen

Allgemeine Daten

  • Anwendungsbereich: Flüssigkeiten
  • Prozessanschluss: 1 1/4", 2" oder Flanschanschluss
  • Versorgungsspannung: 8-38 Volt DC

Ausgang und Performance

  • Analogausgang: 4-20mA, 0-10 Volt, 0-5 Volt, Ohm
  • Temperaturbeständigkeit: -20°C bis +150°C
  • Gehäusematerial: 304 SS oder 316 SS Edelstahl
  • Druckfestigkeit: bis zu 30 Bar

Konstruktion

  • Einbaulage: Vertikal
  • Schwimmerdurchmesser: 43mm, 52mm oder 73mm
  • Elektrischer Anschluss: DIN 43650 Stecker oder Anschlusskasten
  • Schutzart: IP 65

Maßgeschneiderte Lösungen für Ihre Anforderungen

Kontaktieren Sie unsere Experten

Unsere Ingenieure stehen Ihnen zur Verfügung, um die optimale Lösung für Ihre spezifischen Anforderungen zu finden.

Handeln Sie jetzt!

Verbessern Sie die Präzision Ihrer Füllstandsmessung mit unserem magnetischen Füllstandssensor RST-LB/LS. Kontaktieren Sie uns noch heute für ein individuelles Angebot oder technische Beratung!
